Connexion d'un boîtier de contrôle
Suivez les instructions de cette section lorsque vous connectez un boîtier de contrôle
au cluster Sun StorEdge 5310.
1. Connectez le port HBA 2 de la première carte HBA du serveur cluster Sun
StorEdge 5310 H1 au port d'hôte 1 du contrôleur A.
2. Connectez le port HBA 2 de la deuxième carte HBA du serveur cluster Sun
StorEdge 5310 H1 au port d'hôte 1 du contrôleur B.
3. Connectez le port HBA 1 de la première carte HBA du serveur cluster Sun
StorEdge 5310 H2 au port d'hôte 2 du contrôleur A.
4. Connectez le port HBA 1 de la deuxième carte HBA du serveur cluster Sun
StorEdge 5310 H2 au port d'hôte 2 du contrôleur B.

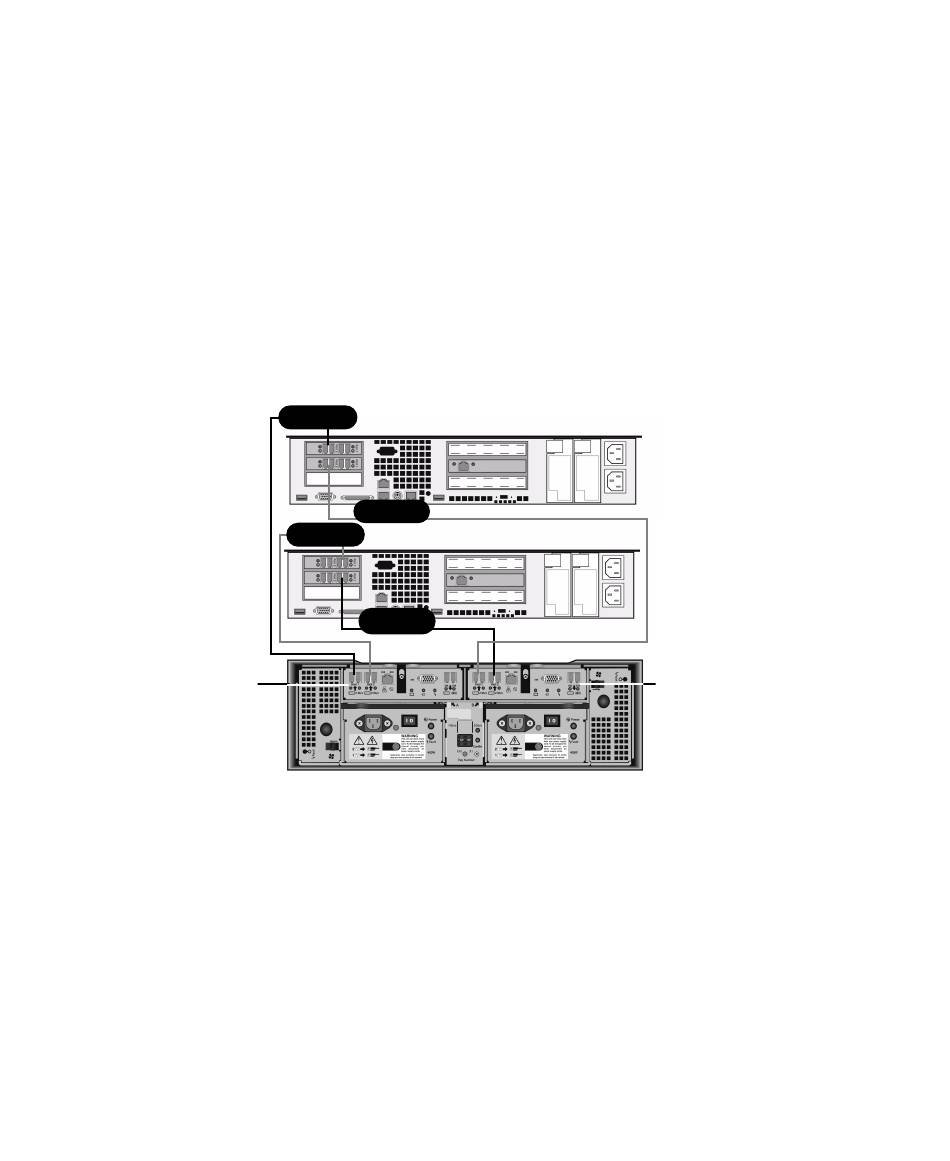

Contrôleur A

FIGURE 4-2

62
Guide de démarrage de Sun StorEdge 5310 NAS Appliance et Gateway System • février 2006
Étape 1
Étape 2
Étape 3
Étape 4
Boîtier de contrôle 5300 RAID EU
Connexion de paires de cartes HBA
Serveur cluster Sun
StorEdge 5310 H1
Serveur cluster Sun
StorEdge 5310 H2
Contrôleur B
à un boîtier de contrôle
