152 Section B
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
•
Ouvrez le châssis.
•
Retirez les modules dans le boîtier inférieur.
•
Retirez le puits du module.

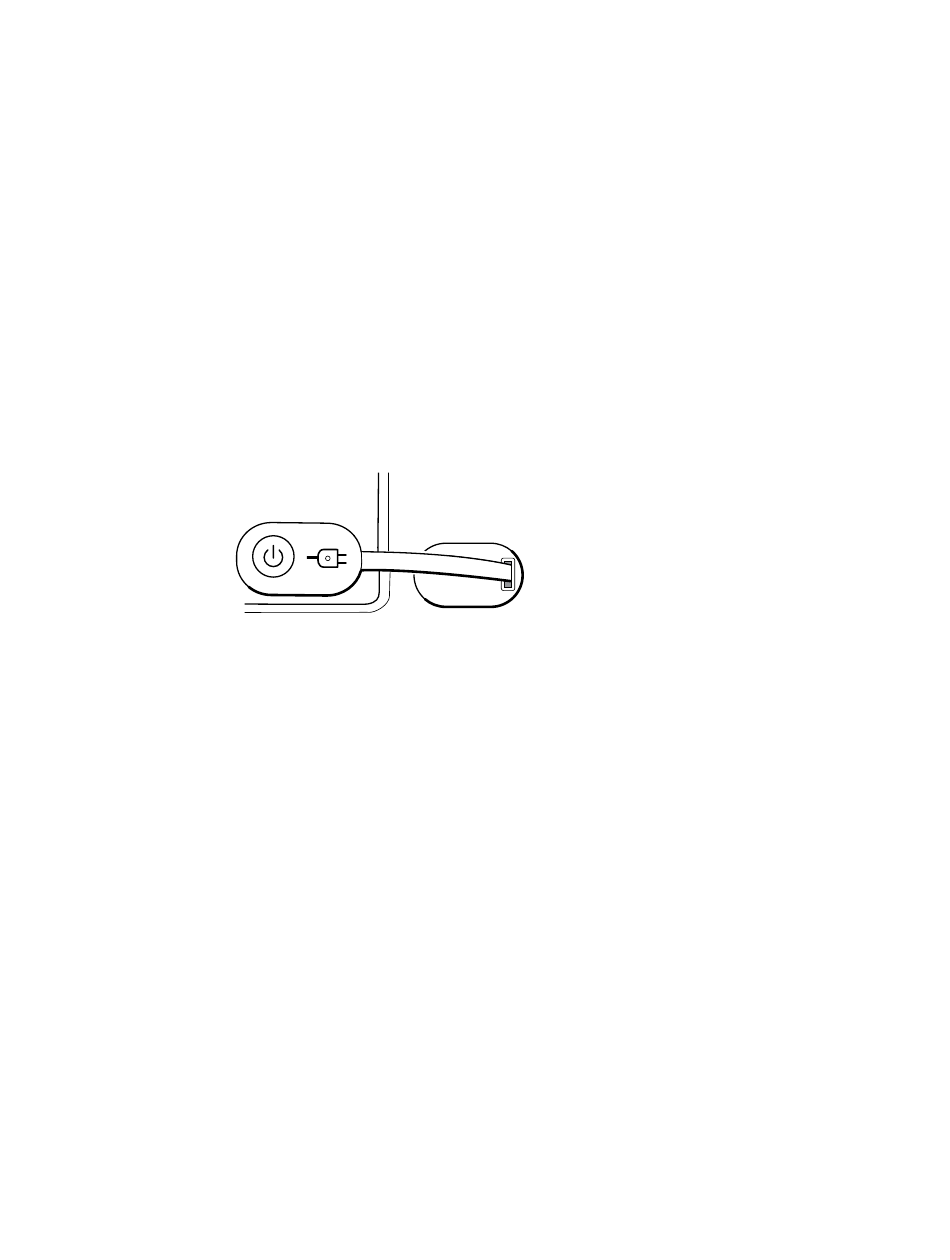

1. Déconnectez le câble flexible du bouton d'alimentation de la carte mère au J6.
2. Décollez le bouton d'alimentation du boîtier frontal et jetez-le.
3. Nettoyez soigneusement la surface du boîtier avec de l'alcool isopropylique avant de
placer le nouveau bouton d'alimentation.
4. Retirez complètement l'adhésif à l'arrière du nouveau bouton d'alimentation.
5. Faites passer le câble flexible du bouton d'alimentation à travers la fente à l'avant du
système et appuyez fermement sur le bouton d'alimentation dans le puits encastré
du boîtier frontal.
6. Connectez le câble flexible du bouton d'alimentation au J6 sur la carte mère.
Replacer le boîtier frontal
Effectuez les étapes préliminaires suivantes :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez des modules dans le boîtier principal.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
•
Ouvrez le châssis.
•
Retirez la barre des voyants.
•
Retirez le panneau d'alimentation.
•
Retirez le faisceau de câbles d'alimentation et le faisceau de câbles principal.
•
Retirez les modules dans le boîtier inférieur.
•
Retirez le puits du module.
1. Débranchez toutes les connexions USB de la carte mère.
2. Retirez les câbles USB en faisceau du boîtier en retirant les deux grandes vis Phillips.
®
Welch Allyn Connex
Integrated Wall System
