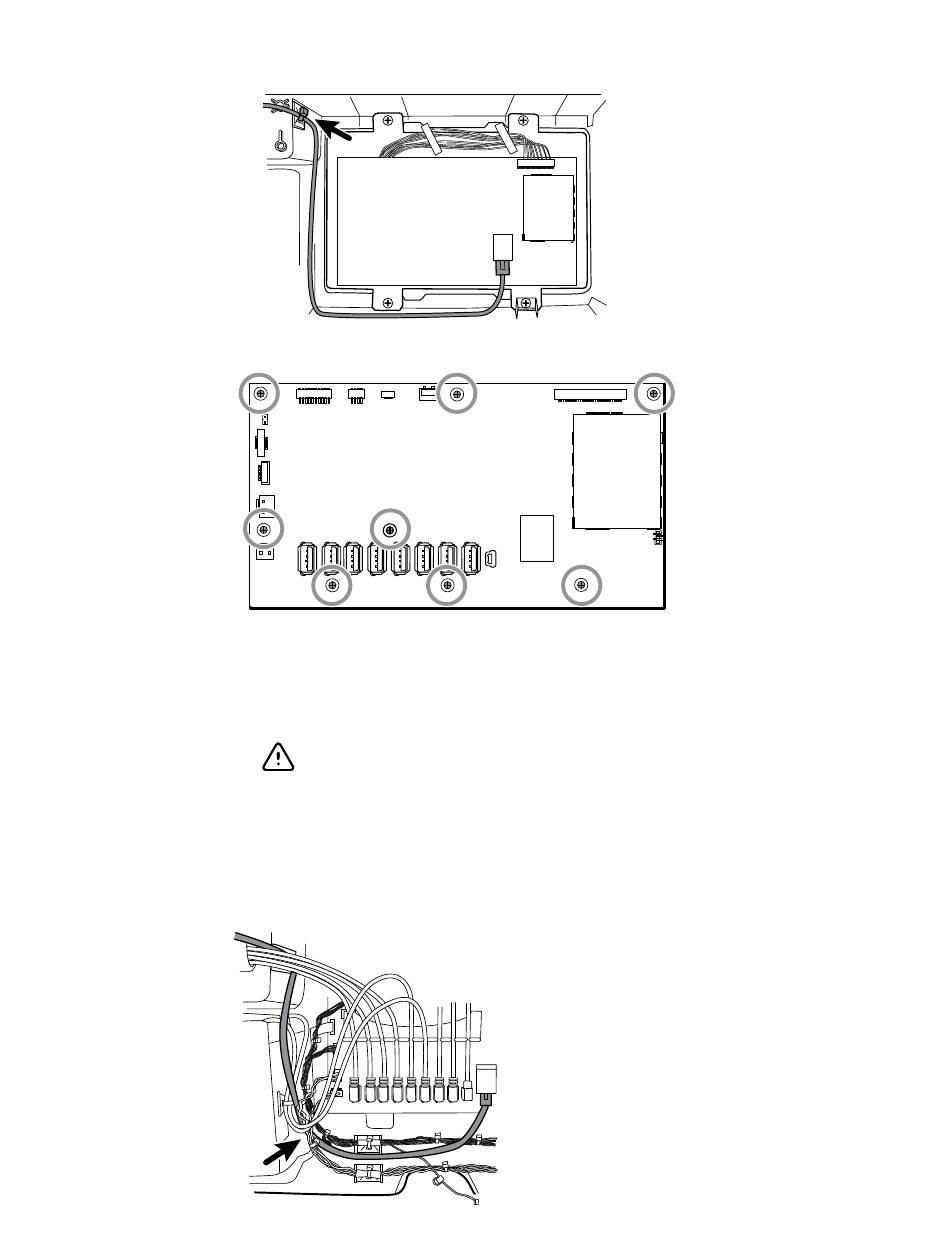

3. Retirez les sept petites vis Phillips qui fixent la carte mère au châssis LCD.
4. Retirez la carte mère.
Notes concernant le remontage
•
Veillez à ce que le câble flexible LCD ne se trouve pas sous la carte mère.
•
Connectez le câble Ethernet à la carte mère.
•
Acheminez le câble Ethernet sous le faisceau d'alimentation et sur le faisceau
principal.
•
Le câble USB passe par dessus le câble Ethernet, comme illustré ci-dessous.
MISE EN GARDE Le joint de soudure du connecteur LCD
(J48) est fragile. Lorsque vous insérez ou retirez le câble
flexible, n'exercez aucune pression sur le joint de soudure.
Section B 143
