Vue Éclatée, Intérieur Arrière - Welch Allyn Connex Manuel D'entretien

80 Section A

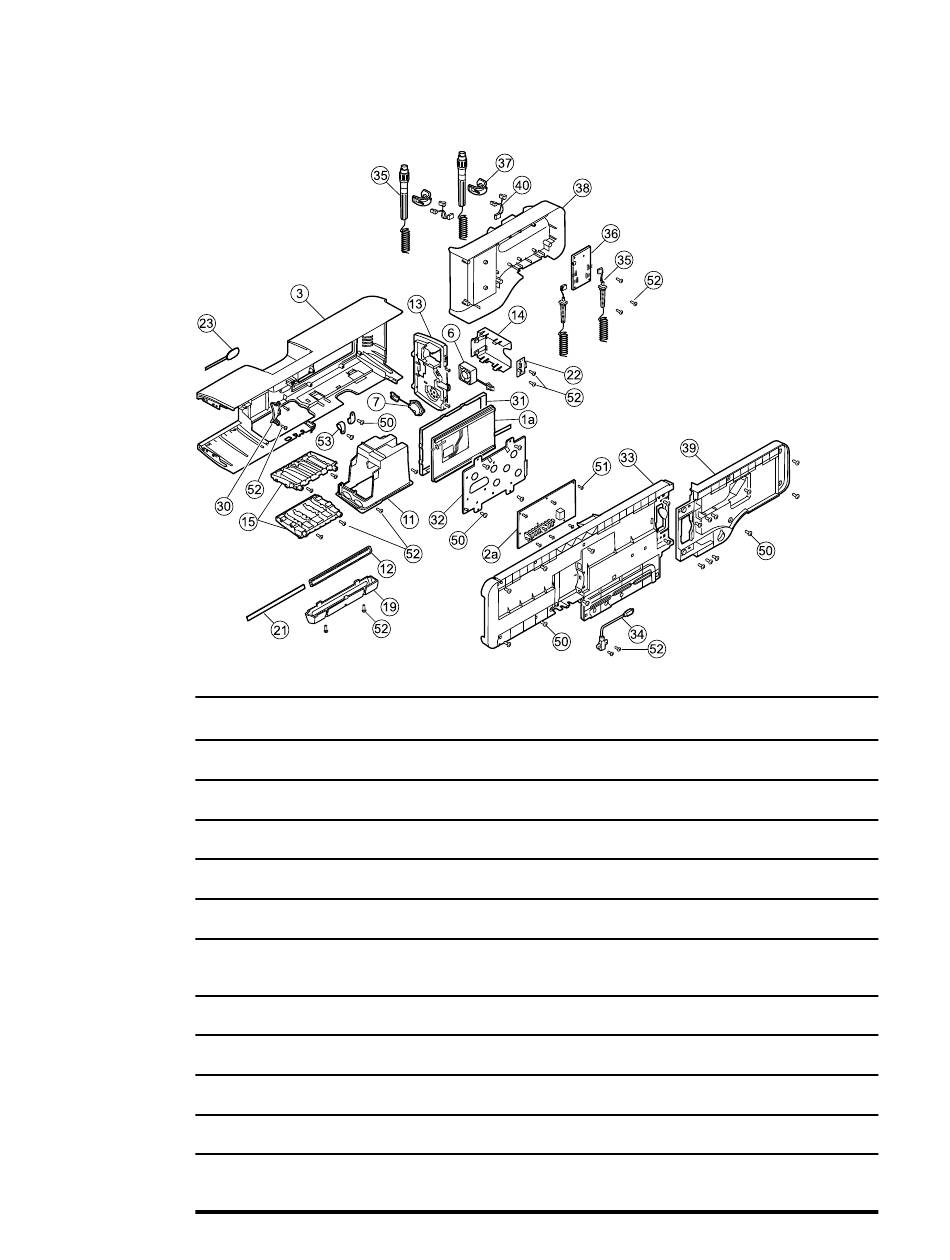

Vue éclatée, intérieur arrière
N° Élément
1 a LCD avec écran tactile
2 a Carte mère
3 Boîtier principal
6 Ventilateur plate-forme
7 Haut-parleur plate-forme
11 Puits du module
12 Barre des voyants DEL
13 Panneau d'alimentation
14 Boîtier de la batterie
15 Rail du module
19 Couvercle de la barre des voyants
Welch Allyn Connex
N° Élément
31 Monture LCD
32 Châssis LCD
33 Châssis
34 Câble, client USB
35 Ensemble poignée
36 Carte PCBA : contrôleur 767 de la plate-forme,
modèle E
37 Poignée, support et système optique, bleu clair
38 Boîtier, poignée avant
39 Boîtier, poignée arrière
40 Connecteur et câbles IR
50 Vis, M4 x 10, tête cylindrique avec NYLOC (grande
vis Phillips)
®
Integrated Wall System
