130 Section B

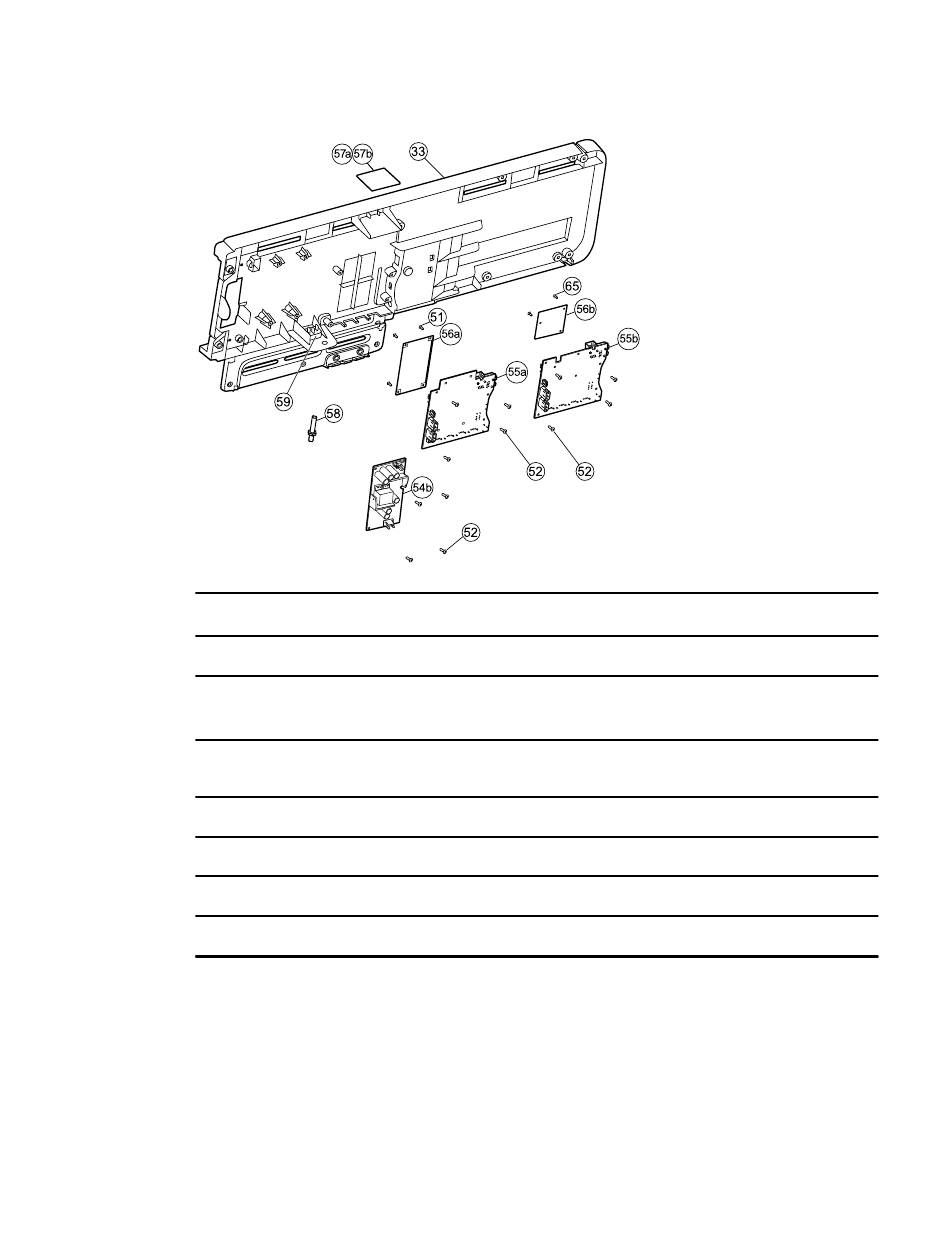

Vue éclatée, châssis
N°
Élément
33
Châssis
51
Vis, M3 x 0,5 x 8, tête cylindrique Phillips (Vis
Phillips petit format)
52
Vis, plastite #4-20 x 0,500 ; tête cylindrique (vis
Torx)
54b
Bloc d'alimentation, 60 W
55 a
Carte de communication (Lamarr)
55b
Carte de communication (Newmar)
56 a
Carte radio (Lamarr)
Retrait du bloc d'alimentation
Effectuez les étapes préliminaires suivantes :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
•
Ouvrez le châssis.
1. Débranchez le câble de terre vert et le faisceau d'alimentation C.A. du bloc
d'alimentation.
Welch Allyn Connex
N°
Élément
56b
Carte radio (Newmar)
57 a
Carte de l'antenne (Lamarr)
57b
Carte de l'antenne (Newmar)
58
Borne de mise à la terre
59
Connecteur CEI
65
Vis, M2 x 6, tête cylindrique
®
