Installation avec un support de mélangeu
Installez le support du mélangeur conformément aux instructions du constructeur.
1.
Fixez une pince double (tige) à la tige verticale du support du mélangeur et serrez la vis de
2.
la pince.
Faites glisser la tige du support de fixation à inclinaison réglable dans la pince et immobilisez
3.
l'ensemble avec la vis de serrage.
Placez les pieds du support autour de la cuve. L'angle d'inclinaison est réglable de 0 à 30
4.
degrés.
Réglez la hauteur du moteur du mélangeur en élevant ou en abaissant la pince sur le support.
5.
Une fois installée, l'hélice peut également être ajustée à la hauteur souhaitée.
Support de pivot

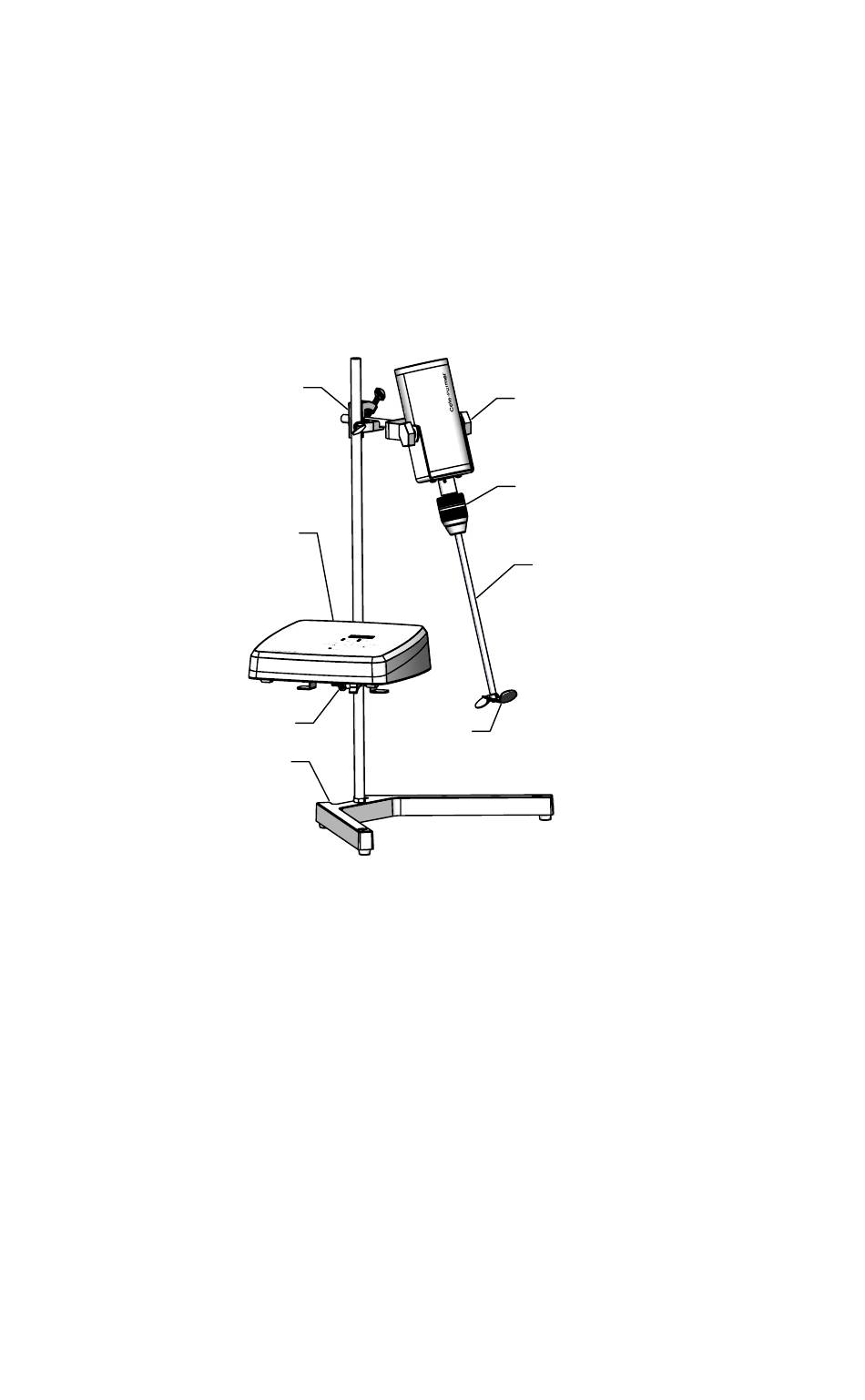

Figure 7 : Installation caractéristique du mélangeur avec un support et un pivot.
Remarque : La commande peut être placée sur n'importe quelle surface plane à moins de 183 cm
(6 pi) du moteur du mélangeur ou être installée sur pivot (non fourni). Reportez-vous à la section
ACCESSOIRES pour connaître les références des pièces.
Pour fixer le pivot, passez à la section suivante. Si la commande est placée ailleurs, procédez
comme suit :
6. Branchez le câble de 183 cm (6 pi) entre le moteur du mélangeur et le panneau arrière de la
commande.
7. Vérifiez que la commande n'est pas sous tension.
d'alimentation du panneau arrière se trouve en position ARRÊT.
8. Connectez le cordon de 183 cm (6 pi) de la commande à une prise trois fils avec terre adaptée.

Installation du pivot

Retirez les deux vis cruciformes Phillips et les rondelles de blocage situées au fond de la
1.
commande.
Pince
Commande
Support
Moteur du mélangeur
Mandrin autoserrant
Arbre
Hélice
Vérifiez que l'interrupteur principal
