Installation
Installation standard
Symboles des composants
Pose d'un écoulement pour les liquides de
fuite
20
PRECAUTION !
Attention aux reflux
Un module de dosage, une crépine d'aspiration, une vanne
de maintien de la pression, une soupape de décharge ou
une canne d'injection à ressort ne sont pas des composants
totalement hermétiques.
–
Utiliser une vanne d'arrêt, une électrovanne ou une pro‐
tection contre le reflux du fluide.
2

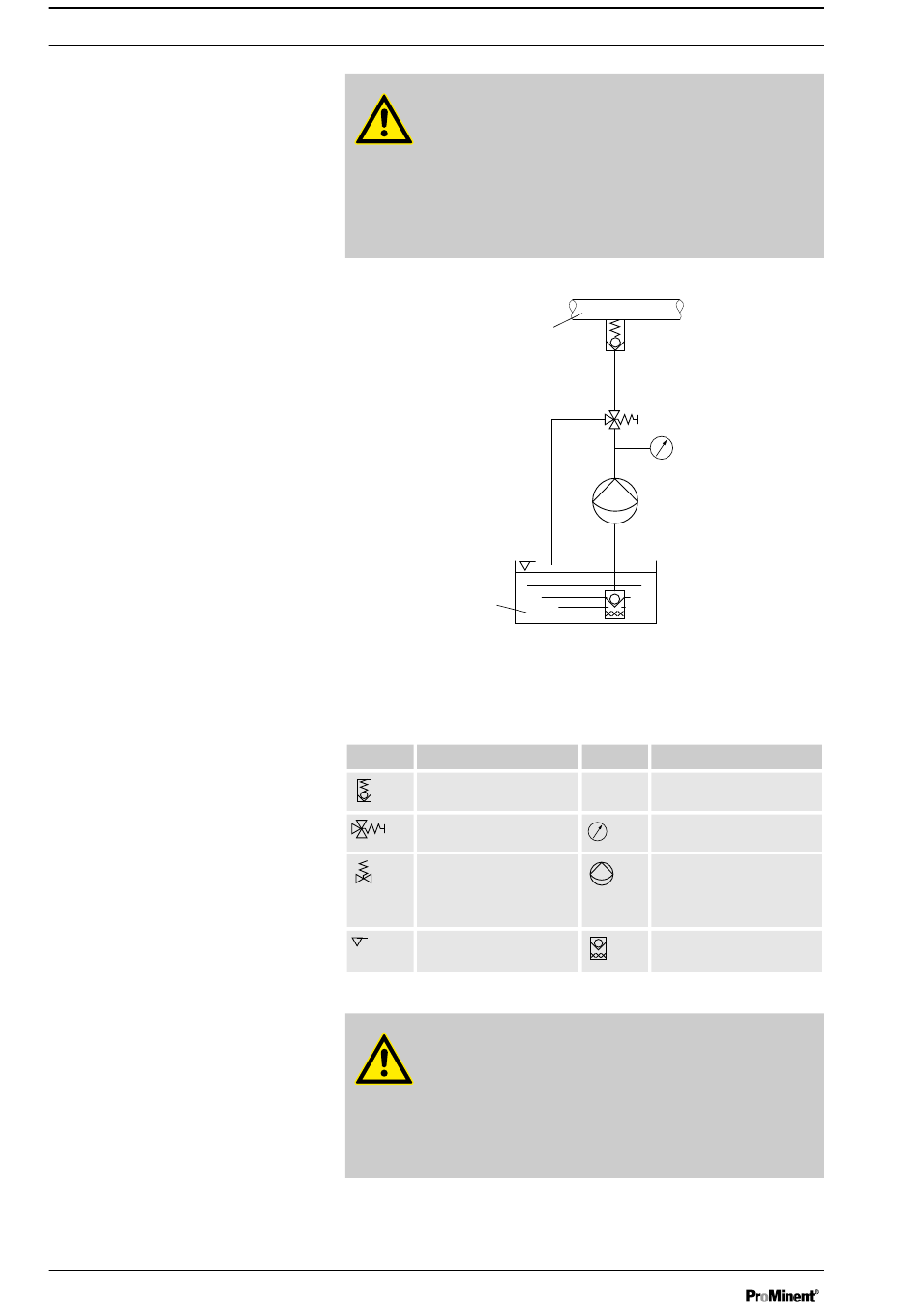

Fig. 12: Installation standard
1
Conduite principale
2
Réservoir
Symbole Explication
Canne d'injection
Vanne multifonction
Soupape de décharge
(peut être utilisée ici à
la place d'une vanne
multifonction)
Commutateur de
niveau
PRECAUTION !
Si aucun dispositif de rinçage n'est raccordé, assurez-vous
qu'aucune poussière et aucun corps étranger ne puissent
pénétrer par la douille supérieure.
Dans le cas contraire, ceci risque d'endommager le module
de dosage. Exemple de montage d'un bouchon d'obturation
(référence 359585).
Les liquides de fuite sont évacués par l'intermédiaire de l'anneau de rin‐
çage et d'une douille, sans que d'autres éléments du module de dosage
n'entrent en contact avec le fluide.
1
P_MAZ_0001_SW
Symbole Explication
Manomètre
Pompe doseuse
Crépine d'aspiration
avec filtre-tamis
