Notice complémentaire

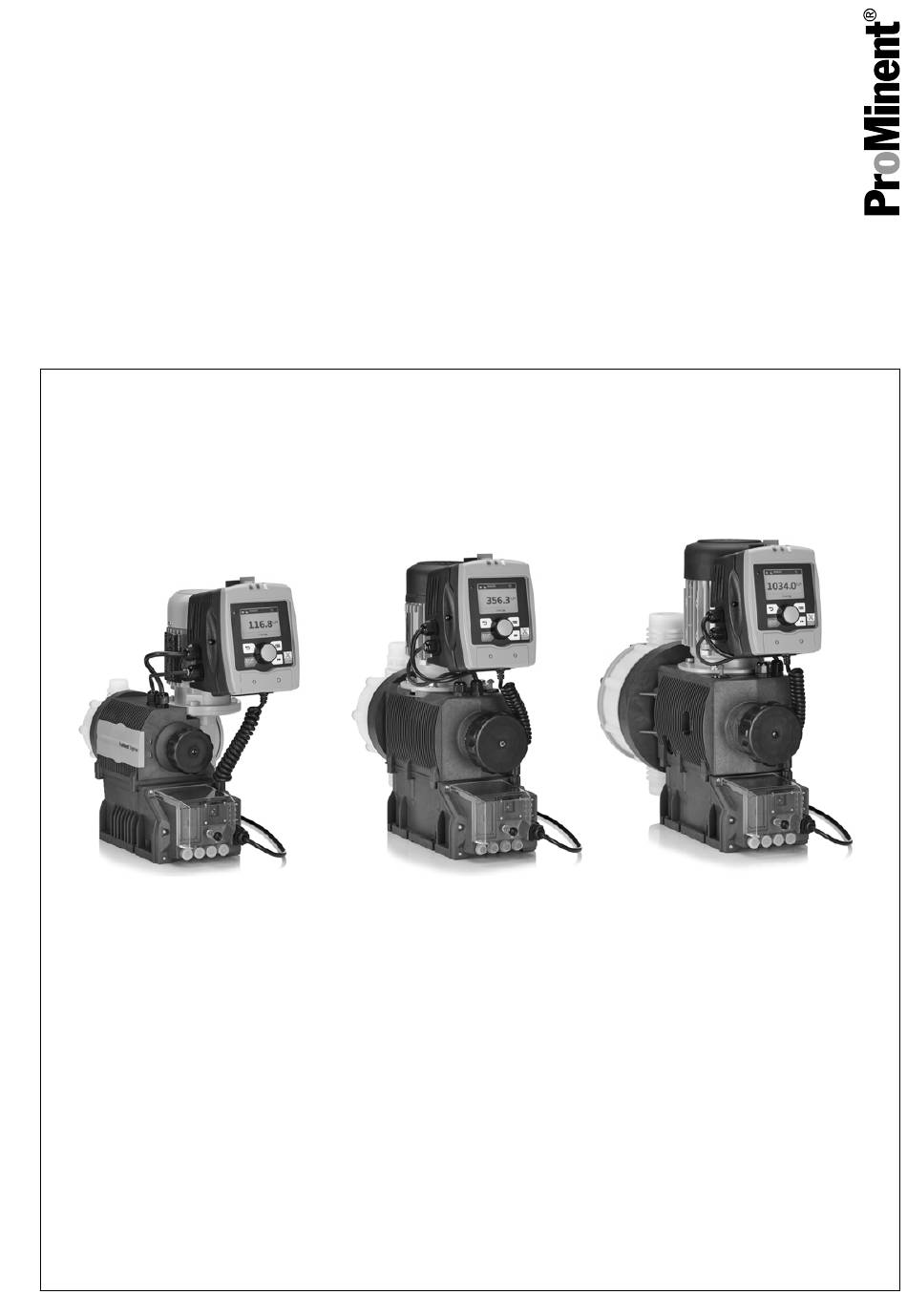

Sigma X modèle à commande
avec PROFIBUS
Ce mode d'emploi est uniquement valable en association avec le « Mode d'emploi de la pompe doseuse à moteur et à
membrane Sigma X, type de contrôle SxCb » !
La garantie ne s'applique pas aux dommages consécutifs aux erreurs d'installation ou d'utilisation !
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
N° de référence 982301
®
FR
BA SI 086 09/18 FR

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent Sigma X

Sommaire des Matières pour ProMinent Sigma X

  • Page 1 Ce mode d’emploi est uniquement valable en association avec le « Mode d’emploi de la pompe doseuse à moteur et à membrane Sigma X, type de contrôle SxCb » ! La garantie ne s’applique pas aux dommages consécutifs aux erreurs d’installation ou d’utilisation ! Veuillez commencer par lire l’intégralité...

  • Page 2: Table Des Matières

    Table des matières Table des matières Conditions préalables..............3 Réglage de la pompe..............4 2.1 Généralités................4 2.2 Réglage de l’adresse esclave..........4 2.3 Activer / Désactiver le PROFIBUS ® ........4 Particularités du mode PROFIBUS ® actif........6 3.1 Généralités................6 3.2 Affichages................

  • Page 3: Conditions Préalables

    Conditions préalables Conditions préalables La pompe peut bénéficier de l’extension de la fonctionnalité PROFIBUS ® au moyen d’un module enfichable. Pour ce faire, enfoncer le module enfi‐ chable à l’avant de la pompe (comme pour un module Relais). Le point de «...

  • Page 4: Réglage De La Pompe

    PROFIBUS ® enfiché - voir la « Notice technique de la pompe doseuse à moteur et à membrane Sigma X, type de contrôle SxCb ». La pompe envoie les informations correspondantes au maître (SPS, PC, etc.) par le PROFIBUS...
  • Page 5 Réglage de la pompe « inactif » , les paramètres du mode précé‐ Si le PROFIBUS ® est réglé sur demment sélectionné sont chargés. Si la pompe est commutée sur un autre mode de fonctionnement, elle s’arrête et ne peut être relancée qu’au moyen de la touche [Stop/Start] .

  • Page 6: Particularités Du Mode Profibus ® Actif

    Particularités du mode PROFIBUS ® actif Particularités du mode PROFIBUS actif ® 3.1 Généralités En mode PROFIBUS , la pompe ne peut pas être réglée ® ou programmée manuellement ! Pour ce faire, placer le PROFIBUS ® sur « Inactif » . Il est possible de naviguer entre les affichages permanents à...

  • Page 7: Utiliser Le Contrôle De Dosage

    Particularités du mode PROFIBUS ® actif 3.4 Utiliser le contrôle de dosage Pour utiliser le contrôle du dosage en mode PROFIBUS ® , le connecteur femelle « Contrôle du dosage » doit être actionné. La pompe émet alors « disponible » pour le bit de statut « Débit ». Le contrôle du dosage peut être activé...

  • Page 8: Installation

    Installation Installation Installation du bus Tous les appareils qui participent au bus doivent être raccordés sur une ligne. Jusqu’à 32 stations sont possibles (maître, esclaves, répéteurs). Au début et à la fin du câblage, le bus doit être terminé par une résistance de bouclage.
  • Page 9 Installation ATTENTION – Le type de protection IP65 est valable uniquement pour une combinaison fiche-prise vissées entre elles. – Si les conditions ambiantes requièrent une protec‐ tion contre les contacts et contre l’humidité de type IP 65, utiliser impérativement des câbles munis de fiches industrielles M12 scellées (exemple, voir ci- après).

  • Page 10: Fonctionnement

    Le fichier GSD peut être téléchargé sur le site web PROFIBUS ® et sur le site web de ProMinent. Le nom du fichier est attribué de manière univoque : PROM0B02.GSD 5.3 Description des objets de données Description des objets de données...
  • Page 11 Fonctionnement N° Type Description Octet 3 Famille de pompes « Sigma b » État UINT32 Fonction Système 00 – Init 03 –Test 01 – Ready 04 - First run 02 – Diag‐ 05 - Power‐ nostic down Mode 00 – halt 03 –...
  • Page 12 Fonctionnement N° Type Description Manual La pompe dose en permanence à la fréquence définie. Batch Lors du déclenchement, la pompe dose le nombre de courses défini dans la présélec‐ tion des lots. Contact La pompe dose le nombre de courses correspond au produit de «...
  • Page 13 Fonctionnement N° Type Description Contrôle du Erreur de contrôle du dosage dosage Rupture de Membrane défectueuse dans la membrane tête de dosage Surpression Surpression dans le circuit hydraulique Longueur de La longueur de course a été course modi‐ modifiée alors qu’elle était blo‐ fiée quée.

  • Page 14: Flux De Données Cyclique

    Fonctionnement N° Type Description STRING Nom de la pompe, à définir librement (32 caractères au maximum) Site de mon‐ STRING Lieu d’installation, à définir librement. (32 caractères au maximum) tage 5.4 Flux de données cyclique DP-V0 décrit le flux de données cyclique dans PROFIBUS ®...
  • Page 15 Fonctionnement N° de module Sortie longueur Entrée Longueur Nom de Identifiant de module configuration (hex) Supprimer le 1 octet Compteur de 4 octets Stroke Number C0,80,83 compteur de courses courses Supprimer le 1 octet Compteur de 4 octets Quantity C0,80,87 compteur de quantité...

  • Page 16: Configuration

    Fonctionnement Offset Valeur Type Plage Nom de N° de module module élevé UINT16 Fréquence Fréq 0..max. Frequency élevé UINT16 Fréquence Fréq 0..max. réelle élevé UINT16 Fréquence 0..12000↓ Maximum Fre‐ maximale quency élevé UINT32 Présélection 1..99999 Charging de lots ↓ élevé UINT32 Courses res‐...
  • Page 17 Fonctionnement Les identifiants des modules doivent être placés les uns à la suite des autres dans l’ordre croissant. Si les données d’un module ne doivent pas participer au flux de données cyclique, il convient de configurer un module libre à sa place.
  • Page 18 Fonctionnement Exemples de configuration Tab. 6 : Configuration de transmission de tous les modules cycliques (42 octets Input, 17 octets Output) Module 1 Module 2 Module 3 Module 4 Module 5 Module 6 Module 7 Module 8 40, 83 80, 81 C0, 80, 80 C0, 81, 83 80, 81...
  • Page 19 Fonctionnement Offset Valeur Type Plage Nom de N° de module module OCTET Démarrage 0,1↓ des lots OCTET Mémoire de lots OCTET Supprimer le 0,1↓ Stroke compteur de Number courses Tab. 9 : Données provenant de la pompe (données d’entrée réduites) Offset Valeur Type...

  • Page 20: Flux De Données Acyclique

    Fonctionnement 5.5 Flux de données acyclique (à partir de DP V1) Les données transmises de manière acyclique sont adressées par slot et indice. Toutes les données regroupées sous un slot peuvent ensuite être adressées individuellement par l’indice et transmises de manière acy‐ clique.

  • Page 21: Diagnostic Étendu

    Fonctionnement N° Con‐ Index Objet de données Type Longueur Canal Canal Lecture / necteur Écriture Slot 15 Code d’identification STRING 32 octets Lecture Numéro de série STRING 16 octets Lecture Nom de l’appareil STRING 32 octets Lecture / Écriture Site d’installation STRING 16 octets Lecture /...
  • Page 22 Fonctionnement N° de service Type d’erreur (1. octet) Type d’accès aux données (2. octet) (3. octet) 0xD3 Accès écriture 0xE5 Accès lecture...
  • Page 24 ProMinent GmbH Im Schuhmachergewann 5-11 D-69123 Heidelberg Allemagne Téléphone : +49 6221 842-0 Fax : +49 6221 842-419 Courriel : info@prominent.fr Internet : www.prominent.com 982301, 1, fr_FR © 2018...
