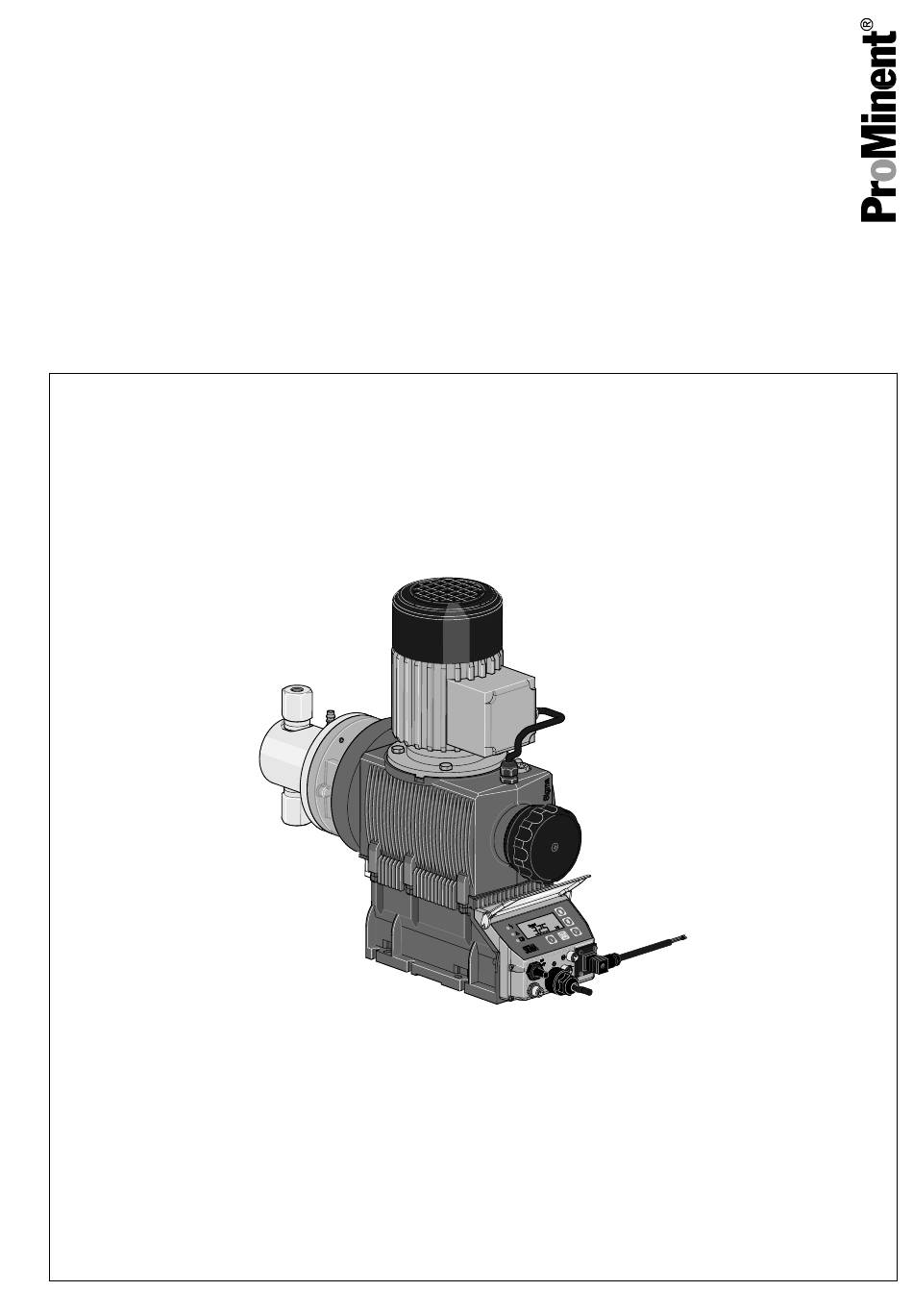

Guide d'utilisation

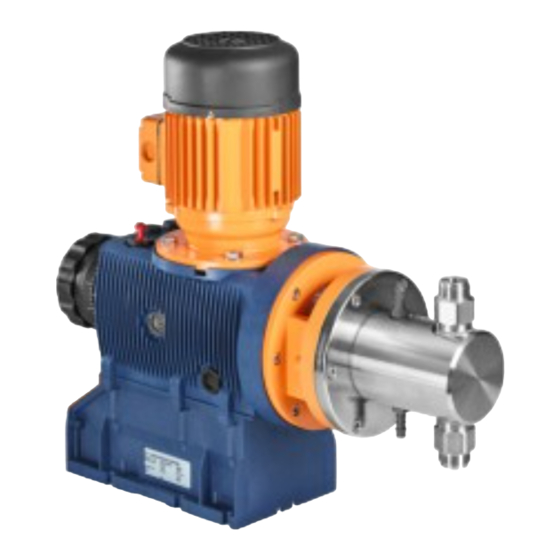

Pompe doseuse à piston
Sigma/ 2 type Control SCKa
P_SI_0136_SW
Veuillez commencer par lire l'intégralité du mode d'emploi ! · Toujours conserver ce document !
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation !
Sous réserve de modifications techniques.
Référence 984858
Notice technique originale (2006/42/CE)
BA SI 066 11/13 FR
