Présentation du détecteur à fluorescence
Informations analytiques découlant des données primaires

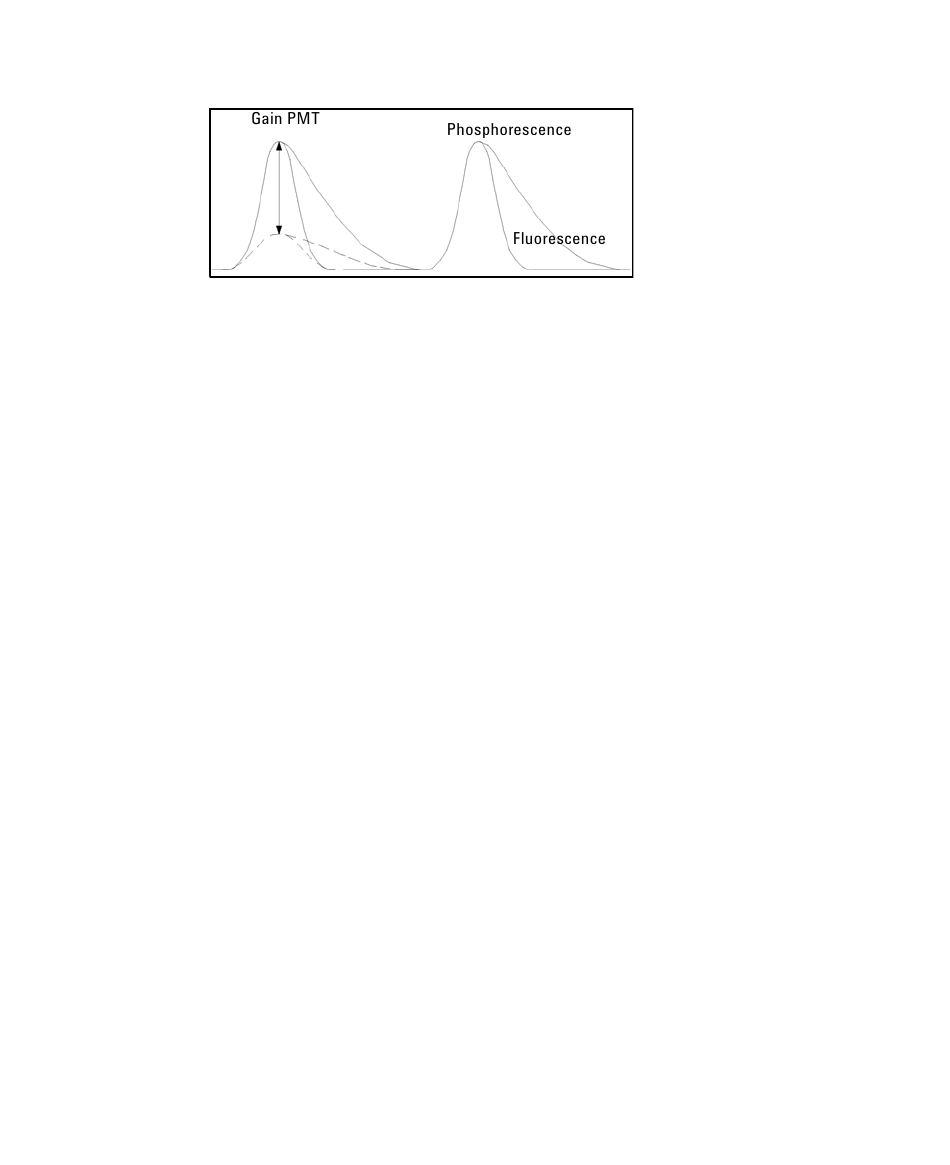

Figure 15
Gain PMT : Amplification du signal
Vérifiez le gain PMT que l'on vous propose. Si le gain proposé s'écarte de plus
de 2 du gain de la méthode, vous devez corriger la méthode.
Chaque pas de réglage du gain PMT (de 0 à 18) correspond approximativement
à un doublement du signal. Pour optimiser l'amplification pour le pic avec
l'émission la plus importante, augmentez la valeur du paramètre Gain PMT
jusqu'à obtenir le meilleur rapport signal/bruit.
Une fois les photons multipliés et convertis en un signal électronique, le signal
(analogique) est suivi et maintenu au-delà du photomultiplicateur. Ensuite, le
signal est converti par un convertisseur A/N pour donner un point de données
brut (numérique). Onze de ces points de données sont regroupés au cours de
la première étape du traitement des données. Le groupement des données
améliore le rapport signal/bruit.
Les données groupées, qui apparaissent sous forme de gros points noirs dans
la
Figure
16, page 28, sont ensuite filtrées à l'aide d'un filtre boxcar. Les don-
nées sont lissées, sans être réduites, en prenant la moyenne d'un certain nom-
bre de points. La moyenne des mêmes points moins le premier plus le suivant,
et ainsi de suite, est calculée de sorte qu'il y ait autant de points groupés et fil-
trés que de points groupés à l'origine. Vous pouvez définir la longueur de l'élé-
ment boxcar à l'aide de la fonction Temps de Réponse : plus le temps de
réponse est long et plus le nombre de points pour lequel la moyenne est calcu-
lée est grand. Une augmentation d'un facteur quatre du paramètre Temps de
réponse (par exemple, 1 s à 4 s) double le rapport signal/bruit.
