Important! Après l'amorçage la fréquence élevée à C.A. et
C.C. déconnecte automatiquement.
a) positionnement de la b) amorçage de haute
buse de gaz fréquence par contact
avec la pièce à
travailler

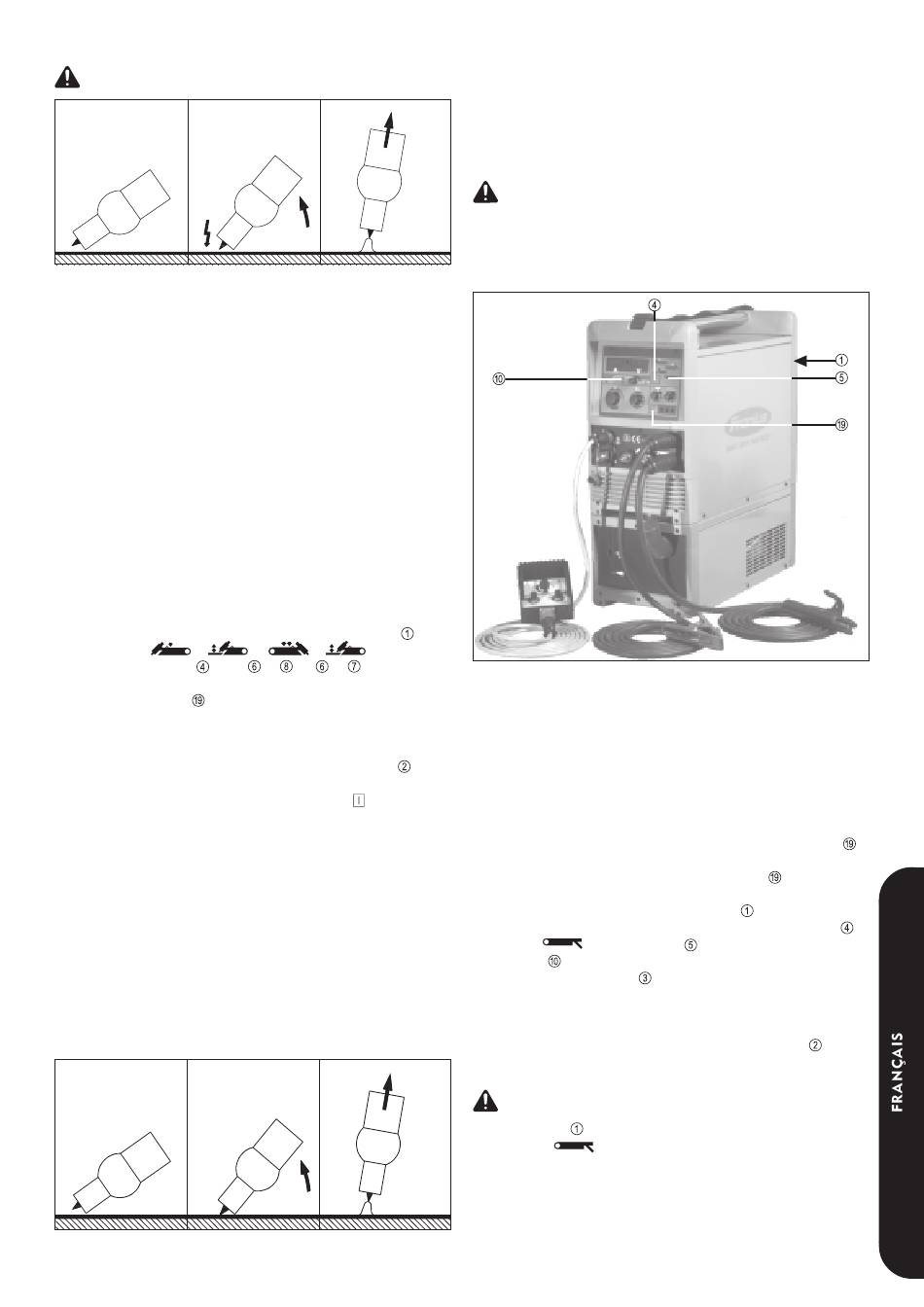

Fig.24 Amorçage avec aide à l'amorçage
SURVEILLANCE D'AMORÇAGE:
Si le soudeur n'interrompt pas la séquence de commande (2 temps
/ 4 temps) par la gâchette du pistolet après un essai d'amorçage
sans succès ou la rupture de l'arc électrique, le gaz de protection
continue à sortir et il y a une perte de gaz indésirée. En ce cas la
commande de surveillance interrompt la séquence de commande
automatiquement après environ 5 secondes. Pour un nouvel
essai d'amorçage il faut actionner de nouveau la gâchette du
pistolet.
SOUDAGE TIG À AMORÇAGE PAR CONTACT
(sans HF)
MISE EN SERVICE
- Equiper la torche d'une électrode en tungstène et d'une buse de
gaz (voir les instructions de service de la torche)
- Brancher le câble de masse dans la prise de courant et le ver-
rouiller
- Relier le tuyau flexible de gaz de l'installation avec le déten-deur
de gaz
- Brancher la fiche de secteur
- Connecter l'interrupteur principal de mise en marche
- Commuter à et
touche de sélection , DEL
- Présélectionner le type de courant avec la touche de sélection
du type de courant
(uniquement sur MW 2600 / 2600CEL / 3000)
- Si nécessaire brancher la commande à distance
- Sélectionner les paramètres de soudage (affichage des valeurs
théoriques de courant principal I
- Ouvrir la valve de la bouteille à gaz en tournant à gauche.
- Appuyer sur la touche de vérification de gaz
l'appareil et réglér la quantité de gaz voulue
AMORÇAGE DE L'ARC ÉLECTRIQUE
- Avec courant de soudage déconnecté il faut mettre l'électrode
sur le point d'amorçage, incliner la torche vers l'arrière jusqu'à
ce que le bord de la buse de gaz soit en contact avec la pièce
à travailler et la distance entre la pointe de l'électrode et la pièce
à travailler soit de 2 à 3 mm (fig.25a)
- Fermer l'écran protecteur
- Actionner la gâchette de la torche - gaz de protection passe
- Redresser la torche sur le bord de la buse jusqu'á ce que la
pointe de l'électrode touche la pièce à travailler (fig.25b)
- L'arc s'amorçe en soulevant la torche
- Tourner en position normale (fig.25c)
- Effectuer le soudage
a) positionnement de la b) amorçage par
buse de gaz contact avec la pièce
à travailler
Fig.25 Amorçage par contact
c) arc amorçé
ou et moyennant la
et ou et allumées
par l'ampèremètre )
H
sur le dos de
c) arc amorçé

SOUDAGE TIG SYNCHRONE C.A.

- Possible uniquement sur MW2600 / 2600CEL / 3000
- Activer la fonction de soudage synchrone
- Activer l'interrupteur principal d'alimentation secteur
- Passer au niveau de programme 3 (voir chapitre "Travail avec
les niveaux de programme")
Attention! A tous les deux appareils l'ordre de phase doit être
synchronisé.
SOUDAGE MANUEL À L´ÉLECTRODE
ENROBÉE
Fig. 26 MAGIC WAVE 2600 Fuzzy 2600 ou TRANSTIG 2600CEL / 3000 en tant
qu'appareil de soudage manuel comprenant: source de courant avec bloc de
commande, appareil de refroidissement, commande à distance manuelle
TPmc (option) et câbles de soudage
MISE EN SERVICE
- Brancher le câble de soudage dans la douille de courant suiv-
ant la désignation de la douille et verrouiller en tournant à droite
(section transversale du câble: 35 - 50 mm²)
- Sélectionner correctement la polarité suivant le type d'élec-
trode
- Sélectionner par la touche de sélection de type de courant
position correcte suivant le type d'électrode. La polarité est
changée en poussant la touche de sélection
C.C.-) (seulement avec MW 2600 Fuzzy / 2600CEL)
- Mettre l'interrupteur principal de secteur
- Sélectionner par la touche de mode de fonctionnement
position l'affichage DEL
soudage sont allumés.
- La voltmètre numerique
- Eventuellement brancher la commande à distance TPmc
(régler dynamique et aide à l'amorçage «hot start»)
- Présélectionner le courant de soudage (affichage de la valeur
théorique du courant principal I
- Initier le procédé de soudage
Attention! L'électrode en tungstène de la torche montée est
toujours sous tension, quand l'interrupteur principal de mise
en marche est connecté et le mode de fonctionnement est
mis sur . Il faut veiller à ce que la torche non utilisée
est démontée ou bien attachée sur l'appareil de manière si
isolée que l'électrode en tungstène ne puisse toucher des
parties électroconductrices ou mises à terre.
21
(C.A.~/C.C.+/
sur "1"
et l'affichage de courant de
indique la tension de marche à vide
par l'ampèremètre )
H
la
la
