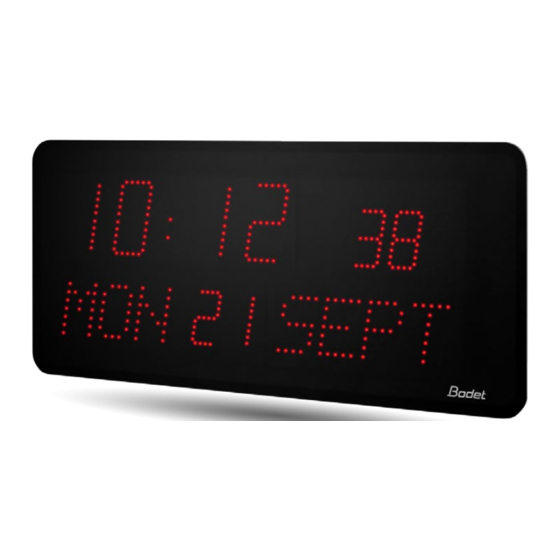

Style 5 – Style 5 Seconde – Style 7 – Style 7 Date – Style 7 Ellipse – Style 10
Style 10 Seconde - Style 10 Date - Style 10 Seconde Date
Notice d'installation et de mise en service
Installation and operation manual
www.bodet-time.com
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods, please check that the item is not broken. If the product is damaged, a claim
HORLOGES DIGITALES intérieures
DIGITAL CLOCKS indoor
should be addressed to the shipping company.
NTP
BODET SA
BP30001
49340 TREMENTINES I France
Tél. support France: 02.41.71.72.99
Tel. support (intl): +33 241 71 72 00
Fax France: 02.41.71.72.01
Fax (intl): +33 241 71 72 02
1
