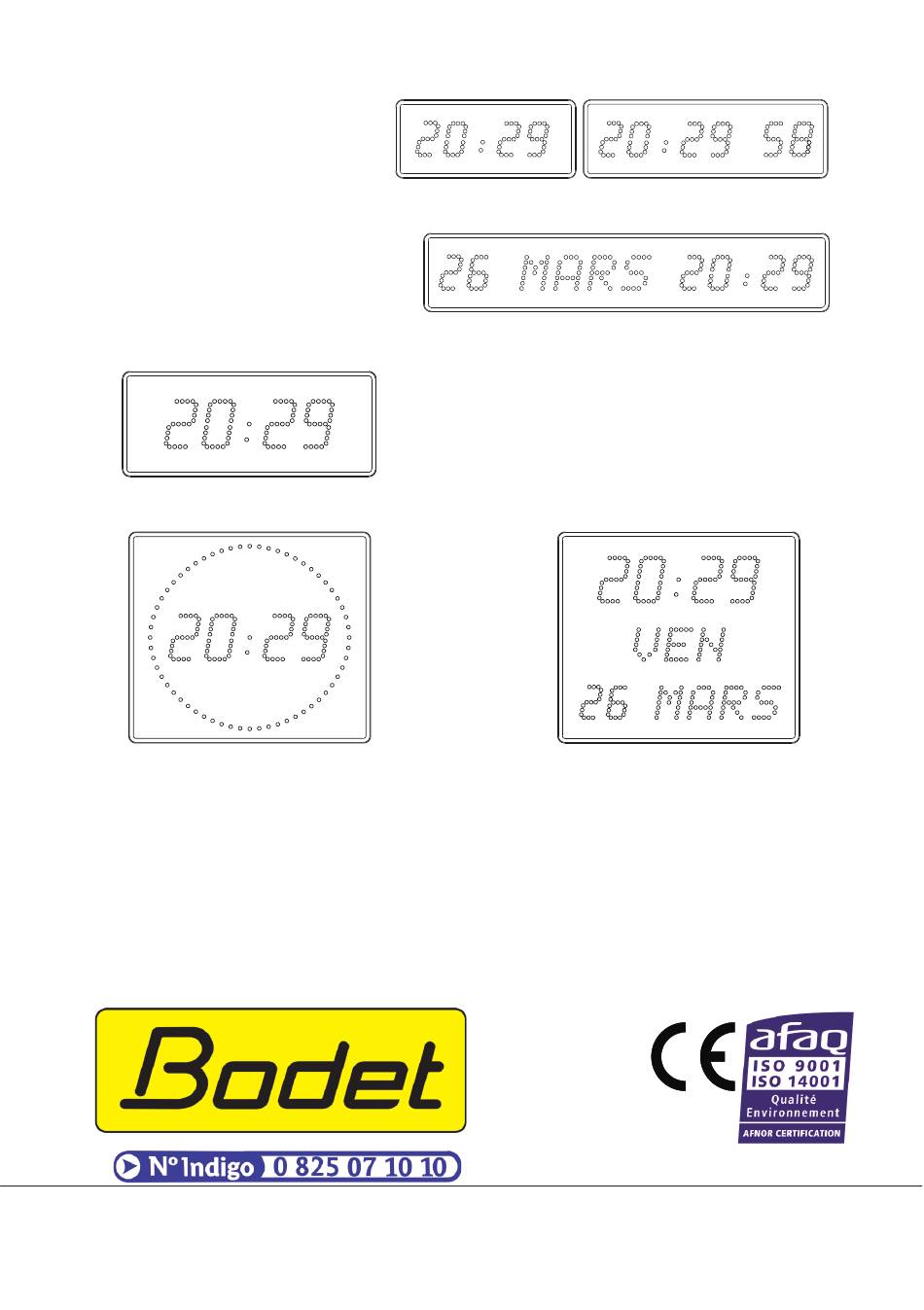

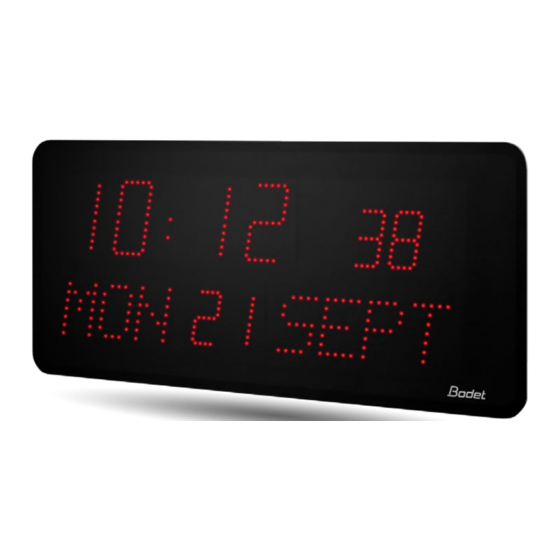

- Page 1 Style 5 Style 7 AFNOR/DHF INSTRUCTIONS D’INSTALLATION ET DE MISE EN SERVICE B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.fr Réf.: 604846 W s’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur...
-
Page 2: Table Des Matières
Table des ma tiè res 1) VÉRIFICATION INITIALE ......3 2) INSTALLATION ET ALIMENTATION ÉLECTRIQUE DES HORLOGES STYLE 3 3) EMPLACEMENT DES TOUCHES “SELECT”... -
Page 3: Vérification Initiale
L’une d’elle indique le modèle de l’horloge (Style 5, style 7, ...), la tension d’utilisation, le type d’horloge (voir détail ci-dessous) et diverses autres informations (par exemple : la couleur). Vérifier que l’horloge Style qui vous a été... - Page 4 : Start, stop, temps intermédiaire, fermeture d’un contact sec en fin de décomptage ou de comptage (arrêt sur un temps préprogrammé). Le pupitre chronomètre peut piloter jusqu’à dix horloges Style 5 S. Les horloges Style 5 S sont dotées d’un bornier “volant”...
-
Page 5: Emplacement Des Touches "Select" Et
3) EMPLACEMENT DES TOUCHES “SELECT” ET “+” - Ces deux touches sont situées au dos de l’horloge, à droite sur les Style 5, Style 5 S et Style 5 date, à gauche sur les Style 7, Style 7 ellipse et Style 7 date. -
Page 6: Configuration
- La touche “+” permet de choisir entre ces deux possibilités. Valider par un appui sur la touche “Select”. Horloges Style 5, Style 5 S, Style 7 et Style 7 ellipse A l’aide de la touche “+”, choisir l’affichage désiré entre les quatre possibilités suivantes :... - Page 7 à l’aide de la touche “+”. En sélectionnant “- -”, seule la première langue sera utilisée. Valider par un appui sur la touche “Select”. Pour une horloge Style 5 date, ce dernier appui permet de sortir du menu de configuration. Horloges Style 7 Date A l’aide de la touche “+”, sélectionner l’affichage central désiré...
-
Page 8: Horloge Radio Dhf
4.2 Horloge AFNOR Sélection du Code Code Affichage Style 5, 5 S, 7 et 7 ellipse Style 5 date et 7 date AFNOR NF S 87-500-A IRIG B Étendu DIEM Sélectionner le code à l’aide de la touche “+”, et valider par un appui sur la touche “Select”. - Page 9 A l’aide de la touche “+”, sélectionner le pays servant de référence pour les dates de changement d’heure été/hiver, puis valider par un appui sur la touche “Select”. Pays de référence Affichage Style 5, 5 s, 7 et 7 ellipse Style 5 date et 7 date Pas de changement Europe, sauf Royaume-Uni Royaume-Uni États-Unis / Canada...
-
Page 10: Mise En Oeuvre D'une Horloge Mondiale
5) MISE EN OEUVRE D’UNE HORLOGE MONDIALE NEW-YORK LONDRES PARIS TOKYO SYDNEY - Utiliser autant d’horloges Style Réceptrices AFNOR que de villes concernées. Les relier comme indiqué au chapitre 2 à un générateur temps codé AFNOR (ou IRIG B Étendu DIEM), par exemple une horloge Style 7 date Émettrice AFNOR. - Important : configurer le générateur temps codé... -
Page 11: Réglage De La Luminosité
6) RÉGLAGE DE LA LUMINOSITÉ - Le réglage de luminosité peut être effectué lorsque l’horloge Style est en mode d’utilisation normale, c’est-à-dire lorsqu’elle ne se trouve ni dans le menu de configuration, ni dans le menu de mise à l’heure. - Les appuis successifs sur la touche “+”... - Page 12 L’électronique de ces horloges est protégé par un fusible (F1). Style 5 Style 5S et Style 7 Style 5D, Style 7D et 7E 0,5 A tem po ri sé 0,8 A tem po ri sé 4 A tem po ri sé...
