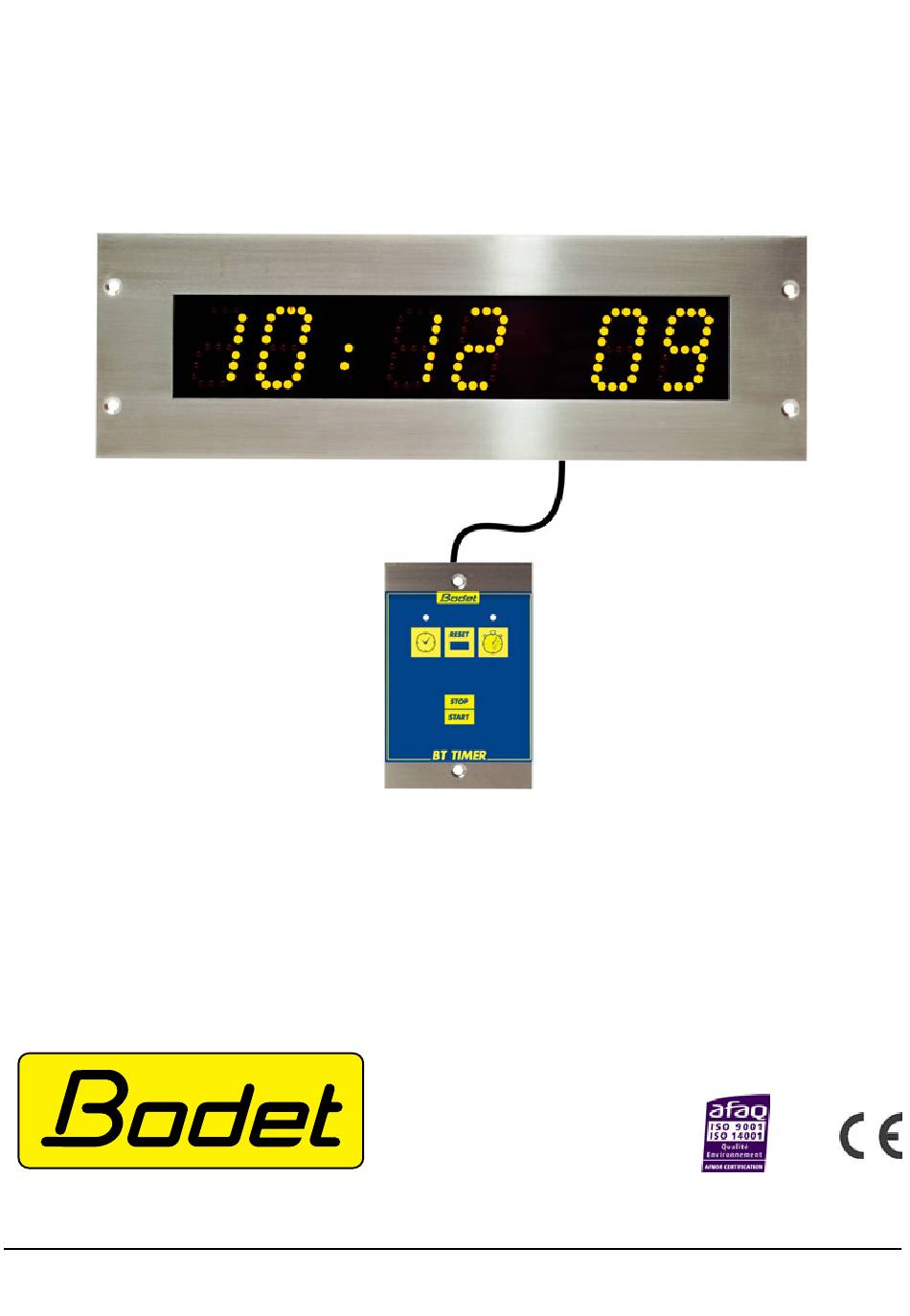

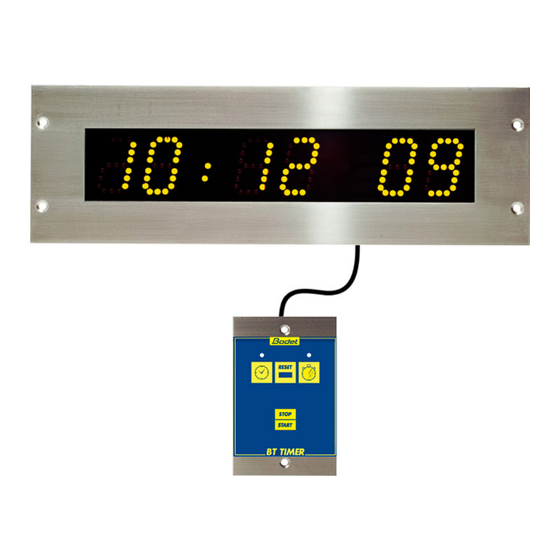

- Page 1 Horloge / Chronomètre Style 5S Notice d’installation et d’utilisation BP30001 49340 TRÉMENTINES FRANCE Tél. 02 41 71 72 00 Fax 02 41 71 72 01 www.bodet-time.fr Réf. 606224 H S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur...
-
Page 2: Table Des Matières
Lire la notice jointe «Consignes générales de sécurité et précautions d’utilisation des produits BODET» avant l’installation. - IMPORTANT : Marquage étiquette produit. Deux étiquettes signalétiques, apposées au dos de l’horloge, sont visibles. L’une d’elle indique le modèle de l’horloge (Style 5, Style 7, ...), la tension d’utilisation, le... -
Page 3: Installation Mécanique
2) INSTALLATION MÉCANIQUE Installer l’horloge et son pupitre dans leur emplacement. L’étanchéité du produit doit être réalisée au montage, par un joint silicone entre la façade et le mur. -
Page 4: Installation Électrique
3) INSTALLATION ÉLECTRIQUE Vers pupitre de Alimentation Distribution horaire commande L’électronique de cette horloge est protégée par un fusible (F1). Raccorder le pupitre à l’horloge (bornier 1 à 4). Raccorder la ligne temps codé (AFNOR : borniers 5 et 6, Minute 24V : borniers 6 et 7). -
Page 5: Réglage De La Luminosité
5) RÉGLAGE DE LA LUMINOSITÉ - Le réglage de luminosité peut être effectué lorsque l’horloge Style est en fonctionnement normal, c’est-à-dire lorsqu’elle ne se trouve ni dans le menu de configuration, ni dans le menu de mise à l’heure. - Les appuis successifs sur la touche “+” permettent de sélectionner directement, parmi quatre niveaux proposés, la luminosité... -
Page 6: Configuration
7) CONFIGURATION Pour accéder à ce menu, appuyer sur la touche “SELECT”, puis en conservant la touche “SELECT” enfoncée, appuyer pendant 3 secondes sur la touche “+”. Attention : les secondes sont remises à zéro automatiquement dès l’entrée dans le menu de configuration a - Mode de fonctionnement L’horloge affiche (en fonction du modèle) le mode de fonctionnement précédemment... - Page 7 b - Choix de l’affichage A l’aide de la touche “+”, choisir l’affichage désiré entre les trois possibilités suivantes : - L’heure actuelle clignote (par exemple 20:29). Ce choix correspond à l’utilisation la plus fréquente : affichage permanent de l’heure. - “31 12»...
-
Page 8: Mise À L'heure
d - Configuration du décalage horaire Le décalage horaire (00 par défaut) clignote. Ce menu permet d’imposer un décalage entre l’heure affichée et l’heure reçue. Il n’est donc utilisé que si le mode de fonctionnement choisi est “LOC” (horloge mondiale) - Sélectionner le décalage horaire, de -15 h à... - Page 9 b - Les minutes cessent de clignoter, et les heures clignotent. - Régler les heures à l’aide de la touche “+”, puis valider par un appui sur la touche “Select”. Remarque : à tout moment, il est possible de sortir de ce menu sans passer par toutes les fonctions.
-
Page 10: Sauvegarde Mémoire
9) SAUVEGARDE MÉMOIRE - Les horloges Style possèdent un dispositif leur permettant de mémoriser l’ensemble des paramètres de configuration, même en cas de coupure secteur prolongée. - Par contre, la date et l’heure peuvent être “perdues” à la suite d’une coupure secteur exceptionnellement longue (supérieure à...
