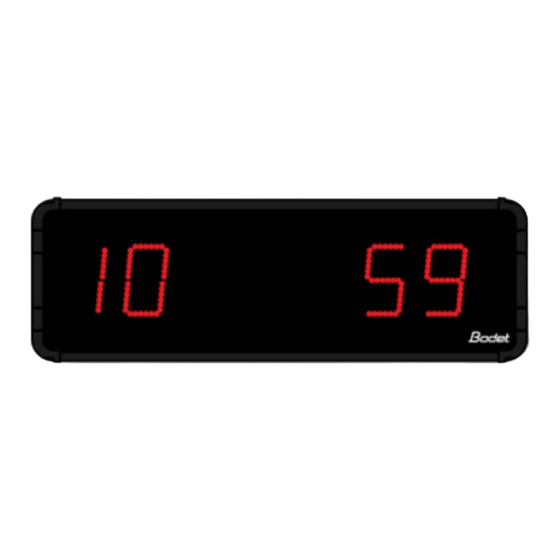

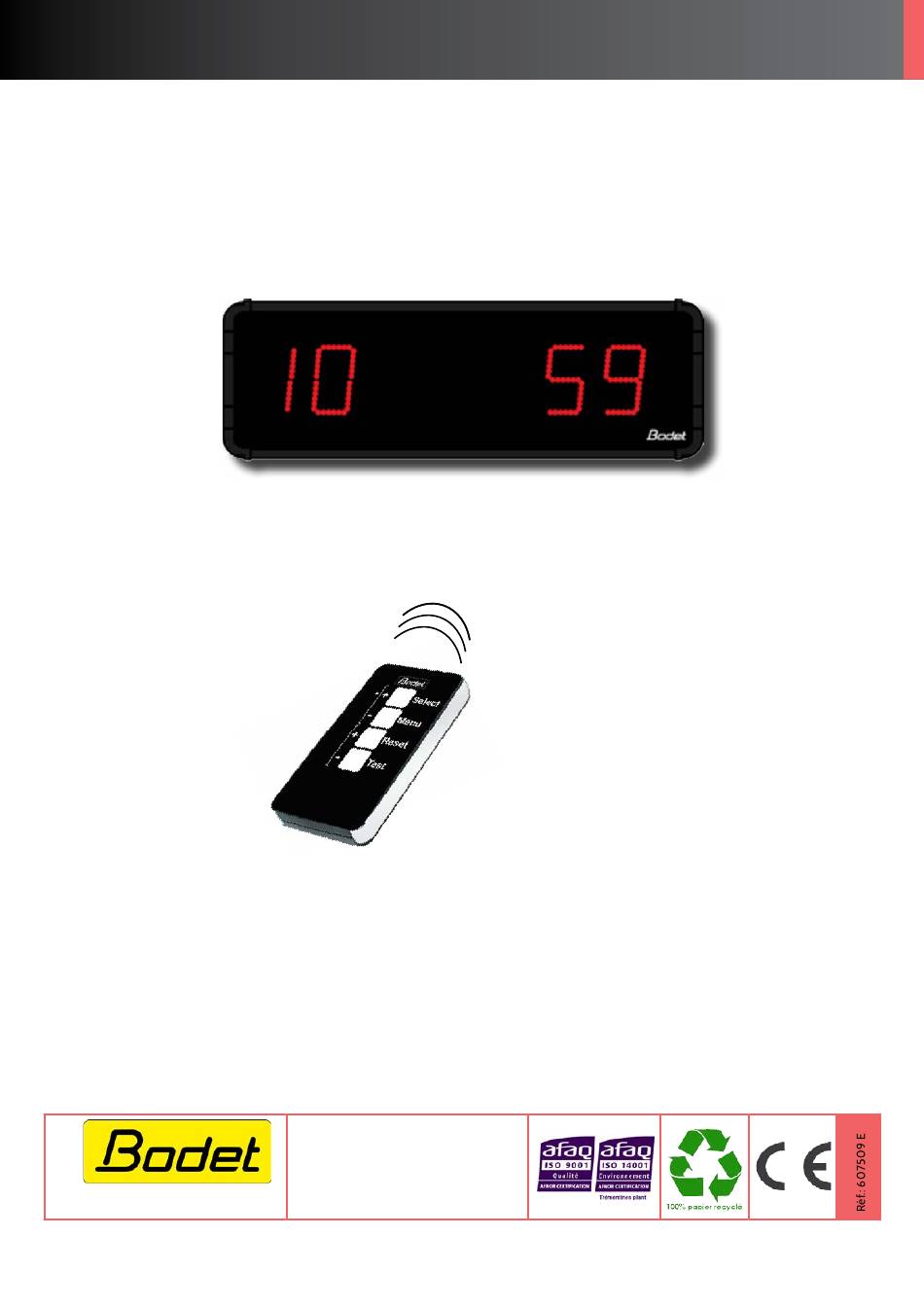

- Page 1 SCORELED Notice d’installation et d’utilisation BODET Time & Sport 1 rue du Général de Gaulle 49340 Trémentines I France Tél: 02 41 71 72 99 www.bodet-sport.com S’ a ssurer à la réception que le produit n’ a pas été endommagé durant le transport pour réserve au transporteur.
-
Page 2: Table Des Matières
Table des matières I - Vérification du matériel fourni ......................3 II - Présentation générale du produit ....................3 III - Fixation au mur du Scoreled ......................4 IV - Branchement électrique Scoreled ....................5 V - Menu paramétrage..........................6 VI - Caractéristiques techniques......................8... -
Page 3: I - Vérification Du Matériel Fourni
I - Vérification du matériel fourni Le kit contient le panneau d’affichage Scoreled ainsi que la télécommande HF. Scoreled Télécommande II - Présentation générale du produit Score Loc et Visit de 0 à 99 en rouge Distance maximum pour la communication par commande HF entre le pupitre et le tableau est de 100 mètres en... -
Page 4: Fixation Au Mur Du Scoreled
III - Fixation au mur du Scoreled 1/ Fixer le tableau d’affichage avec les 4 vis Ø6mm (non fournies) et les chevilles appropriées au mur en vous aidant des 4 trous oblongs à l’arrière. ATTENTION : l’installation et l’entretien de ce matériel doivent être réalisés par une personne habilitée. Le produit est raccordé... -
Page 5: Branchement Électrique Scoreled
Note : utilisation d’un cordon d’alimentation spécifique pour l’alimentation 115VAC. 4.1 Paramètrage des dips Le paramétrage des dips est réalisé en usine, mais il peut être utile lors de l’installation de plusieurs Scoreled en série de configurer les dips 3 à 5. -
Page 6: Menu Paramétrage
V - Menu paramétrage Pour paramétrer le Scoreled, il faut soit utiliser les 2 touches qui se trouvent à l’intérieur du Scoreled soit utiliser la télécommande HF. L’accès aux boutons poussoirs est réalisé en retirant le flanc droit du Scoreled. - Page 7 Le numéro correspond normalement à l’exemple du schéma de droite. Appuyer sur la touche [Select/+] pour valider. 5. Affichage du numéro de version du logiciel Scoreled. 6. Appuyer sur la touche [Select/+] ou [Test/-] pour revenir en mode normal. 5.3 Saisie des scores Lorsque l’affichage est au repos :...
-
Page 8: Caractéristiques Techniques
VI - Caractéristiques techniques Désignation Caractéristiques Alimentation 115V-230VAC ; 0,3-0,15A Schéma d’installation Schéma TT, TN ou IT Isolation électrique Classe I Bornier alimentation secteur 3 bornes E, N et L de 0,75² à 2,5² Précision base de temps ≤ 0,2 sec/j Fréquence / portée de la commande HF 433 MHz / 100 mètres maxi (en champs libre) Câble alim secteur : M23 - Ø...
