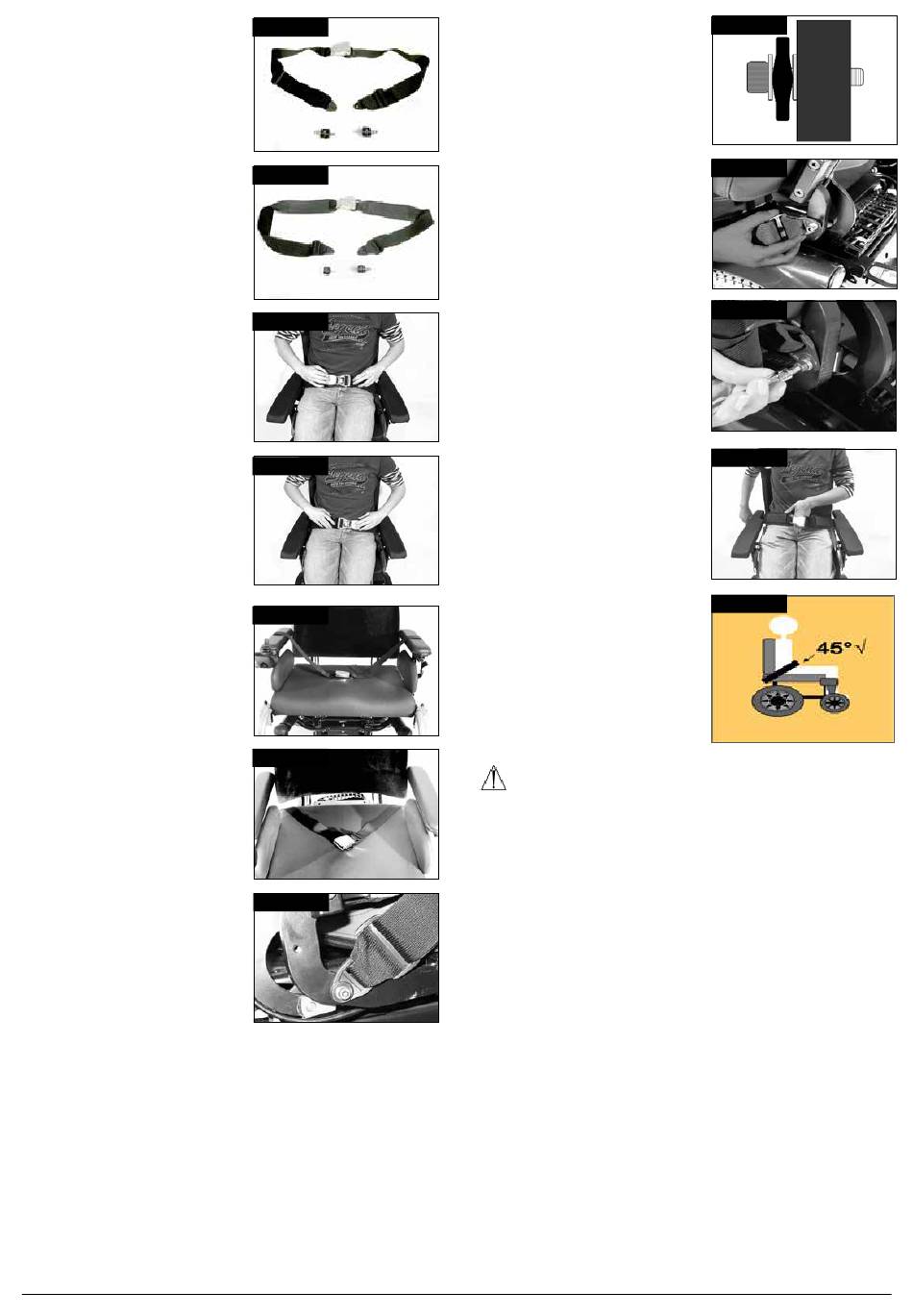

4.34 Ceinture sous-abdominale
Ceinture avec boucle d'avion de 5
cm (2") de large. (Fig. 4.2).
Ceinture matelassée avec boucle
d'avion de 5 cm (2") de large. (Fig.
4.5)
Sangle sous-abdominale installée
pour un droitier. (Fig. 4.6)
Sangle sous-abdominale installée
pour un gaucher. (Fig. 4.7)
Posez la sangle sur le siège en
plaçant la boucle d'ouverture sur
votre droite pour un gaucher ou sur
votre gauche pour un droitier. (Fig.
4.8)
Passez l'autre bout de la sangle
par l'ouverture entre les montants
du dossier et la toile du dossier,
comme illustré ci-dessus.
(Fig. 4.9)
Faites passer les extrémités de la
sangle sous la barre transversale
du dossier, comme illustré, à l'aide
de l'orifice de fixation inférieur.
Les boucles de réglage doivent
être faciles d'accès et la sangle
ne doit pas être entortillée, (Fig.
4.10).
Rev. 2.0
Fig. 4.4
Fig. 4.5
Fig. 4.6
Fig. 4.7
Fig. 4.8
Fig. 4.9
Fig. 4.10
Placez une rondelle contre le
boulon.
Insérez le boulon à travers la barre
de fixation de la sangle sous-
abdominale.
Placez l'autre rondelle contre le
boulon, (Fig. 4.11).
Vissez le boulon dans le trou
inférieur
pré-percé dans le cadre.
(Fig. 4.12)
Serrez à l'aide d'une clé
hexagonale de 5 mm à un couple
de serrage de 10 Nm, (Fig. 4.13).
Pour le confort et la sécurité de
l'utilisateur, tendez la sangle sous-
abdominale de sorte à pouvoir
seulement passer la main entre la
sangle et les cuisses.
La sangle doit être normalement
tendue de sorte à pouvoir passer
la main dessous, en veillant
toutefois à ce qu'elle ne soit pas
trop lâche, (Fig. 4.14).
En général, la ceinture sous-
abdominale doit être fixée de façon
à ce que les sangles soient à un
angle d'environ 45° (Fig. 4.15),
et quand elle est correctement
réglée, elle ne permet pas à
l'utilisateur de glisser dans le
siège.
DANGER
!
•
Toujours vérifier que la ceinture sous-abdominale est bien
fixée et correctement réglée avant d'utiliser le fauteuil.
•
Une sangle trop lâche peut entraîner la glisse de
l'utilisateur et causer des blessures graves.
•
Vérifiez régulièrement l'état de la ceinture et des
composants de retenue afin de détecter l'apparition
d'éventuels signes d'endommagement ou de déchirure.
Remplacez la ceinture, si nécessaire.
•
Lors des révisions, vérifiez le bon fonctionnement de la
boucle d'ouverture et regardez s'il y a des signes d'usure
sur la sangle ou les boucles en plastique.
•
Les sangles sous-abdominales ne conviennent pas pour
le transport ; un système de retenue homologué doit être
utilisé à la place.
REMARQUES :
• Sangle standard – La toile restreint les mouvements de la
ceinture sous-abdominale
• Dossier ergonomique – Utiliser la fixation universelle
inférieure suivant la méthode employée pour le dossier avec
inclinaison
Fig. 4.11
Fig. 4.12
Fig. 4.13
Fig. 4.14
Fig. 4.15
17
