(hachage-broyage)
Pour utiliser l'unité de coupe avec les déflecteurs
Recycler , il faut débrayer la courroie d'entraînement
du ventilateur.
1.
Couper le moteur, retirer la clé de contact, et
débrancher le fil de la ou des bougies.
2.
Retirer l'axe de chape et la goupille épingle du
bras de poulie de tension (Fig. 7).
3.
Soulever le bras de poulie de tension tiré vers le
bas par un ressort, derrière la boîte d'engrenages
de la prise de force (PdF), pour relâcher la
pression sur la courroie de ventilateur (Fig. 7).
4.
Amener le trou du bras de poulie de tension face
à la rainure du châssis, insérer l'axe de chape et
le fixer à l'aide de la goupille épingle.
4

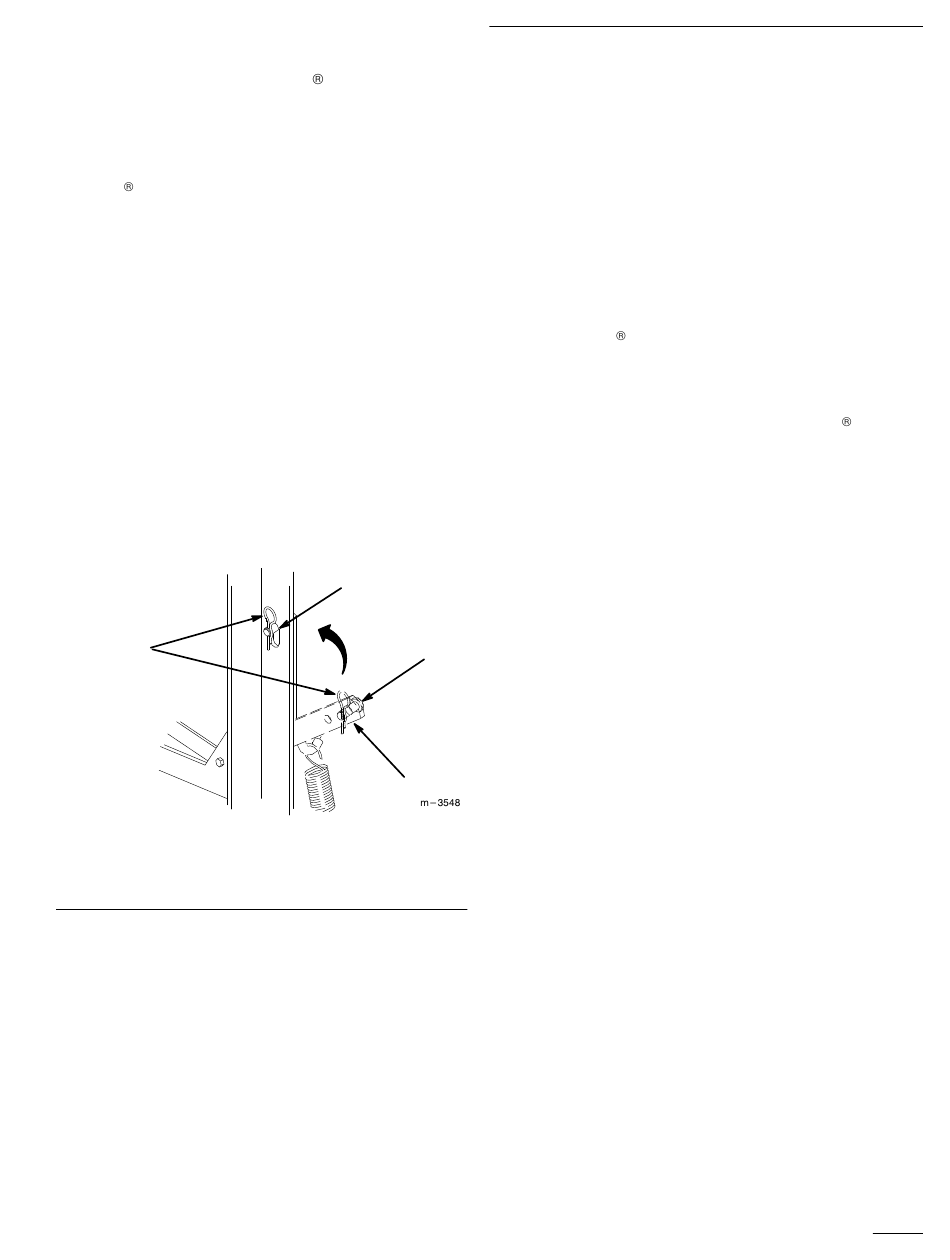

Figure 7
1. Bras de poulie de tension
2. Rainure du châssis
2
3
1
3. Axe de chape
4. Goupille épingle
Montage des déflecteurs de
ramassage et d'éjection
Pour remplacer le ramassage par le hachage-broyage,
ou vice-versa, il faut changer les déflecteurs.
1.
Redresser l'unité de coupe en position verticale
comme expliqué à la page 26.
2.
Enlever les écrous et les boulons de carrossier de
l'unité de coupe pour déposer les déflecteurs
Recycler (Fig. 6).
Remarque:
Conserver soigneusement toutes
les pièces pour pouvoir remonter
les déflecteurs Recycler .
3.
Mettre les déflecteurs de ramassage droit et
gauche en place dans l'unité de coupe, et les
fixer à l'aide des 6 boulons de carrossier de
5/16–18 x 3/4" (19 mm) insérés par le haut de
l'unité, et des 6 écrous de 5/16" (Fig. 8).
4.
Mettre les déflecteurs d'éjection droit et gauche
en place dans l'unité de coupe, et les fixer à
l'aide des 4 boulons de carrossier de 5/16–18 x
3/4" (19 mm) insérés par le haut de l'unité, et
des 4 écrous de 5/16" (Fig. 8).
