Affichage ECG

Sur le M540, l'affichage ECG se compose des
éléments suivants :
– Case de paramètres ECG

– Courbes ECG

– Fenêtre de dialogue Affich. toutes dériv.
affichant jusqu'à 12 dérivations
La case de paramètres ECG a un aspect différent
quand le monitorage des arythmies est activé. Pour
plus de détails, voir page 157.

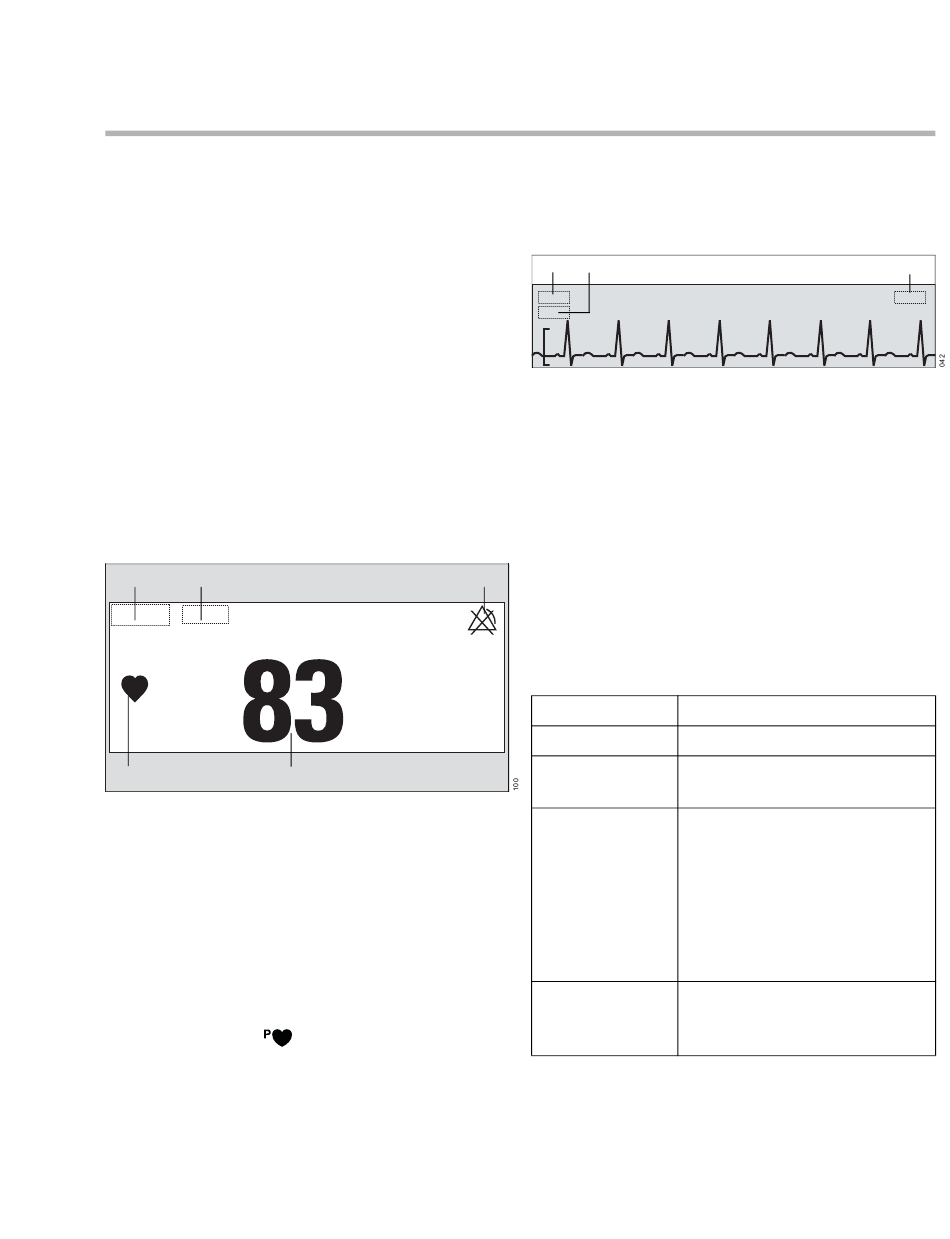

Case de paramètres ECG
La case de paramètres ECG contient les éléments
suivants :
A B
E D
A Libellé de paramètre
B Unité de mesure
C Symbole de triangle barré quand les alarmes
sont désactivées
D Valeur de la fréquence cardiaque
E Symbole de cœur clignotant à chaque
complexe ECG détecté (si la détection du
stimulateur cardiaque est activée, le symbole
qui apparaît est
entraîné est détecté)
Notice d'utilisation Infinity Acute Care System – Infinity M540 VG4.n
C
quand un battement
ECG, arythmie et segment ST
Courbes ECG
La courbe ECG contient les éléments suivants :
A B
A Échelle de courbe sélectionnée
B Libellé de dérivation
C Champ de message indiquant le filtre
sélectionné et le réglage du stimulateur
cardiaque. Par exemple, le message
Stimulateur NON s'affiche quand la détection
du stimulateur cardiaque est désactivée (voir
page 147).
Si la détection du stimulateur cardiaque est activée,
des crêtes de stimulateur bleues indiquent des
battements entraînés. Les crêtes de stimulateur
sont imprimées sur bande.
Jeu de câbles Dérivations ECG disponibles
Trois électrodes I, II, III
Cinq électrodes I, II, III, ECGaVR, ECGaVL,
ECGaVF, V
Six électrodes Par défaut : I, II, III, ECGaVR,
ECGaVL, ECGaVF, ECGV,
ECGV+
TruST: I, II, III, ECGaVR,
ECGaVL, ECGaVF, ECGdV1,
ECGV2, ECGdV3, ECGdV4,
ECGV5, ECGdV6
6 + 4 électrodes I, II, III, ECGaVR, ECGaVL,
ECGaVF,
ECGV1 à ECGV6
C
1)
1)
2)
3)
139
