Description générale
Bi-ATMON

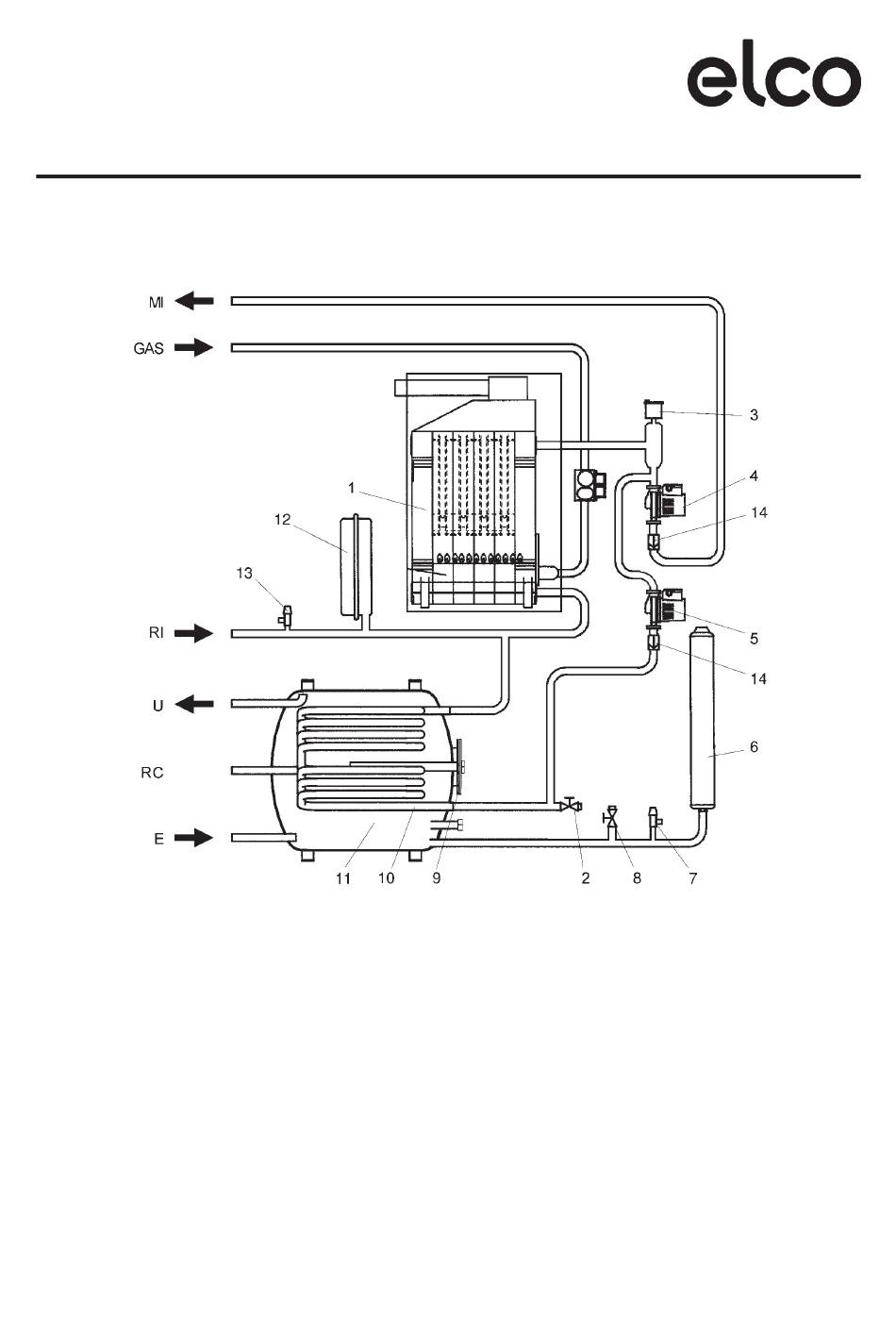

2.4 - Schéma de fonctionnement
1
Corps chaudière
2
Robinet de vidange installation
3
Purgeur d'air automatique
4
Circulateur installation
5
Circulateur ballon
6
Vase d'expansion sanitaire 4 lt
7
Vanne de sécurité sanitaire
8
Robinet de vidange ballon
9
Plateau d'inspection ballon
10
Serpentin ballon
V 30 LN
®
11
Ballon 120 lt
12
Vase d'expansion installation 12 lt
13
Vanne de sécurité installation
14
Clapet de retenue
MI
Départ circuit chauffage
RI
Retour circuit chauffage
E
Raccordement eau froide sanitaire
U
Départ eau chaude sanitaire
RC
Retour eau chaude sanitaire
GAS Raccordement gaz
