– Schade aan het apparaat ten gevolge van
gebruik van kwalitatief minderwaardige onder‐
delen
18.2 Aan slijtage onderhevige delen
Sommige onderdelen van het motorapparaat
staan ook bij gebruik volgens de voorschriften
aan normale slijtage bloot en moeten, afhankelijk
van de toepassing en de gebruiksduur, tijdig wor‐
den vervangen. Hiertoe behoren o.a.:
– Filter (voor lucht, benzine)
– Startmechanisme
– bougie
– dempingselementen van het antivibratiesys‐
teem

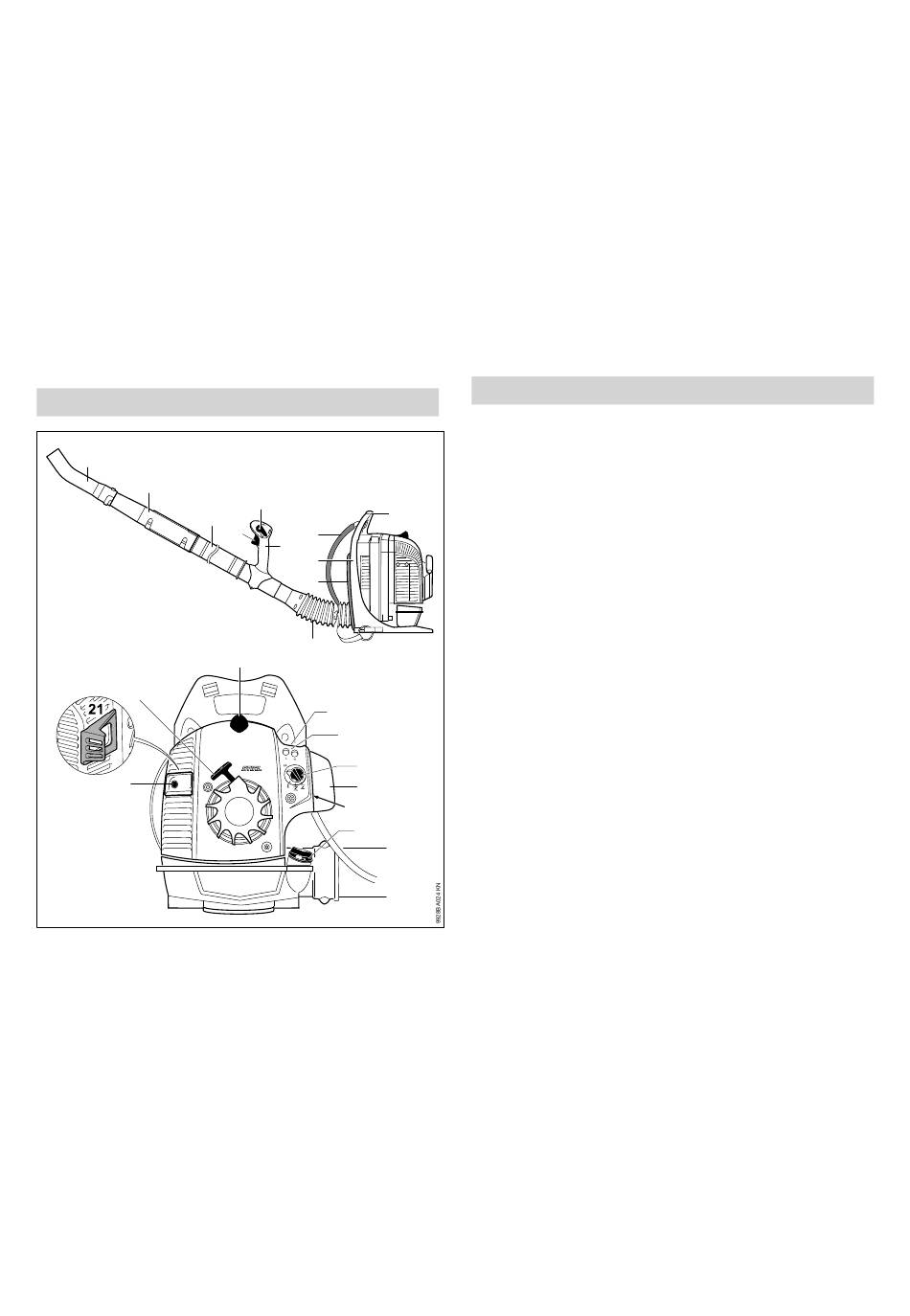

19 Belangrijke componenten

1
2
3
13
12
1 Blaasmond gebogen
2 Blaaspijp
3 Blaaspijp
4 Gashendel
5 Stelknop
6 Bedieningshandgreep
7 Harmonicaslang
8 Rugkussen
9 Rugplaat
10 Draagstel
11 Draagbeugel
52
5
11
4
10
6
9
8
7
14
15
16
17
18
#
19
20
19 Belangrijke componenten
12 Uitlaatdemper
13 Starthandgreep
14 Bougiesteker
15 Hand-benzinepomp
16 Carburateurstelschroeven
17 Chokeknop
18 Filterdeksel
19 Tankdop
20 Benzinetank
21 Afstandhouder
1)
# Machinenummer

20 Technische gegevens

20.1 Motor
Eencilinder-tweetaktmotor
Cilinderinhoud:
Boring:
Slag:
Stationair toerental:
Vermogen volgens
ISO 7293:
20.2 Ontstekingssysteem
Elektronisch geregelde magneetontsteking
Bougie (ontstoord):
Elektrodeafstand:
20.3 Brandstofsysteem
Onafhankelijk van de stand werkende mem‐
braancarburateur met geïntegreerde benzine‐
pomp
Inhoud benzinetank:
20.4 Blaascapaciteit
Blaaskracht:
Luchtsnelheid:
Luchtdebiet:
Maximale luchtsnelheid:
Maximale doorzet (zonder blaas‐
mechanisme):
20.5 Gewicht
zonder benzine:
20.6 Geluids- en trillingswaarden
Voor het bepalen van de geluids- en trillings‐
waarden is rekening gehouden met het stationair
toerental en het nominale maximumtoerental in
de verhouding 1:6.
3
27,2 cm
34 mm
30 mm
2500 1/min
0,8 kW (1,1 pk)
NGK CMR 6 H,
BOSCH USR 4AC
0,5 mm
3
1050 cm (1,05 l)
12 N
56 m/s
3
680 m /h
67 m/s
3
800 m /h
5,8 kg
