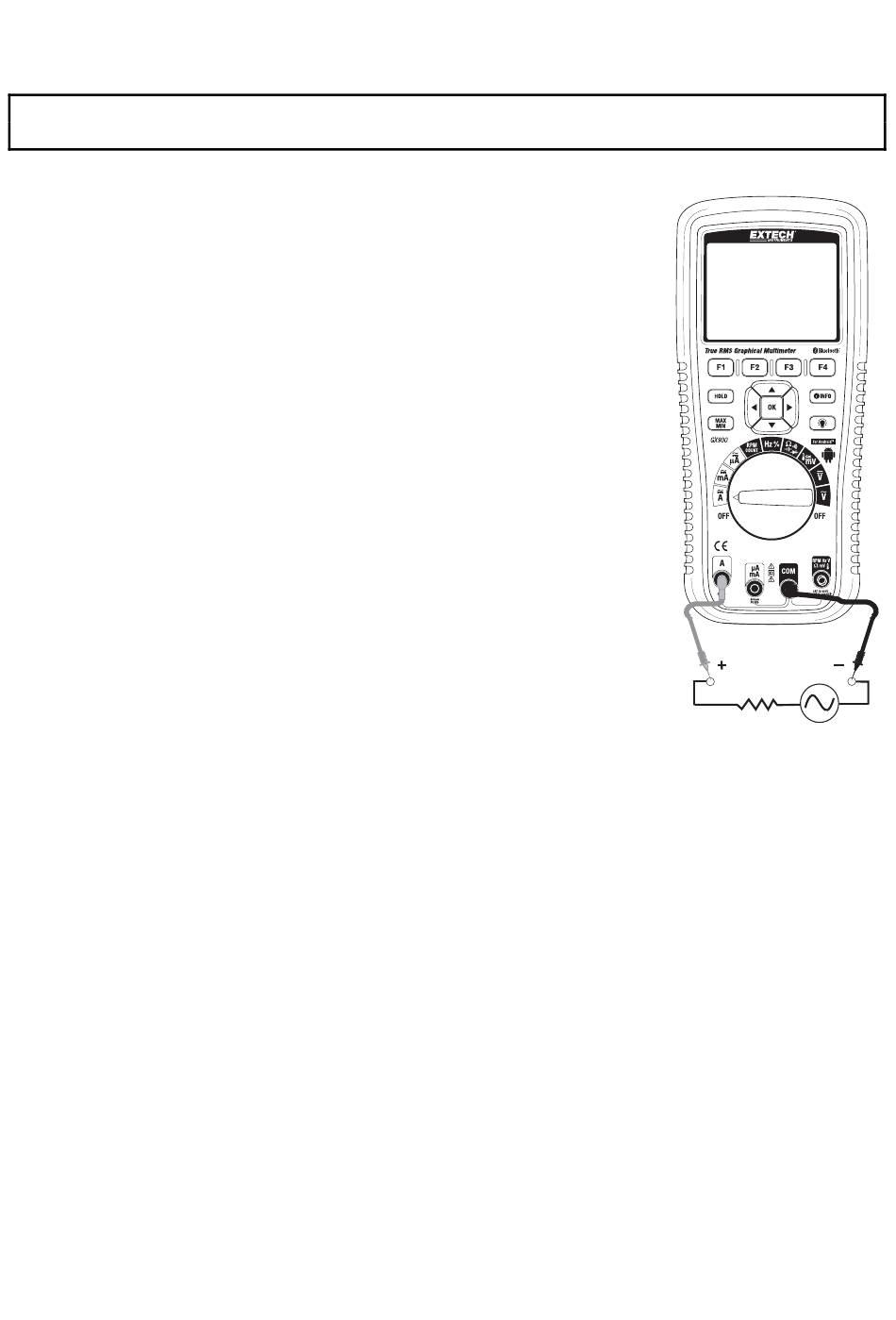

MESURES DE COURANT ALTERNATIF (AC)
ATTENTION : N'effectuez pas de mesures sur du courant de 20 A pendant plus de 30 secondes. Le
dépassement de 30 secondes risque d'endommager l'appareil et/ou les fils d'essai.
1. Insérez la fiche banane du fil d'essai noir dans la prise d'entrée négative « COM ».
Pour des mesures de courant s'étendant jusqu'à 5 000 µA
2.
AC, positionnez le commutateur de fonctions sur µA, puis
insérez la fiche banane du fil d'essai rouge dans la prise
µA/mA. Appuyez sur le bouton F1 (MENU), puis
sélectionnez µAAC, appuyez sur le bouton OK.
Pour des mesures de courant s'étendant jusqu'à 500 mA
3.
AC, positionnez le commutateur de fonctions sur mA, puis
insérez la fiche banane du fil d'essai rouge dans la prise
µA/mA. Appuyez sur le bouton F1 (MENU), puis
sélectionnez mAAC, appuyez sur le bouton OK.
Pour des mesures courantes jusqu'à AC 10 A, positionnez le
4.
commutateur de fonctions sur 10 A, puis insérez la fiche
banane rouge du fil test dans la prise 10 A. Appuyez sur le
bouton F1 (MENU), puis sélectionnez AAC, appuyez sur le
bouton OK.
5. Appuyez sur le bouton étiqueté MENU, déplacez le
sélecteur de menu jusqu'à l'élément étiqueté AC, puis
appuyez sur le bouton OK.
6. Coupez l'alimentation du circuit testé, puis ouvrez le circuit pour mesurer le
courant à l'endroit souhaité.
Mettez l'embout de la sonde d'essai noire en contact avec le côté neutre du circuit.
7.
Mettez l'embout de la sonde d'essai rouge en contact avec le côté « sous tension »
du circuit.
8. Mettez le circuit sous tension.
9. Lisez le courant qui s'affiche sur l'écran.
