MESURES DE COURANT DC
ATTENTION : N'effectuez pas de mesures sur du courant de 20 A pendant plus de 30 secondes. Le
dépassement de 30 secondes risque d'endommager l'appareil et/ou les fils d'essai.

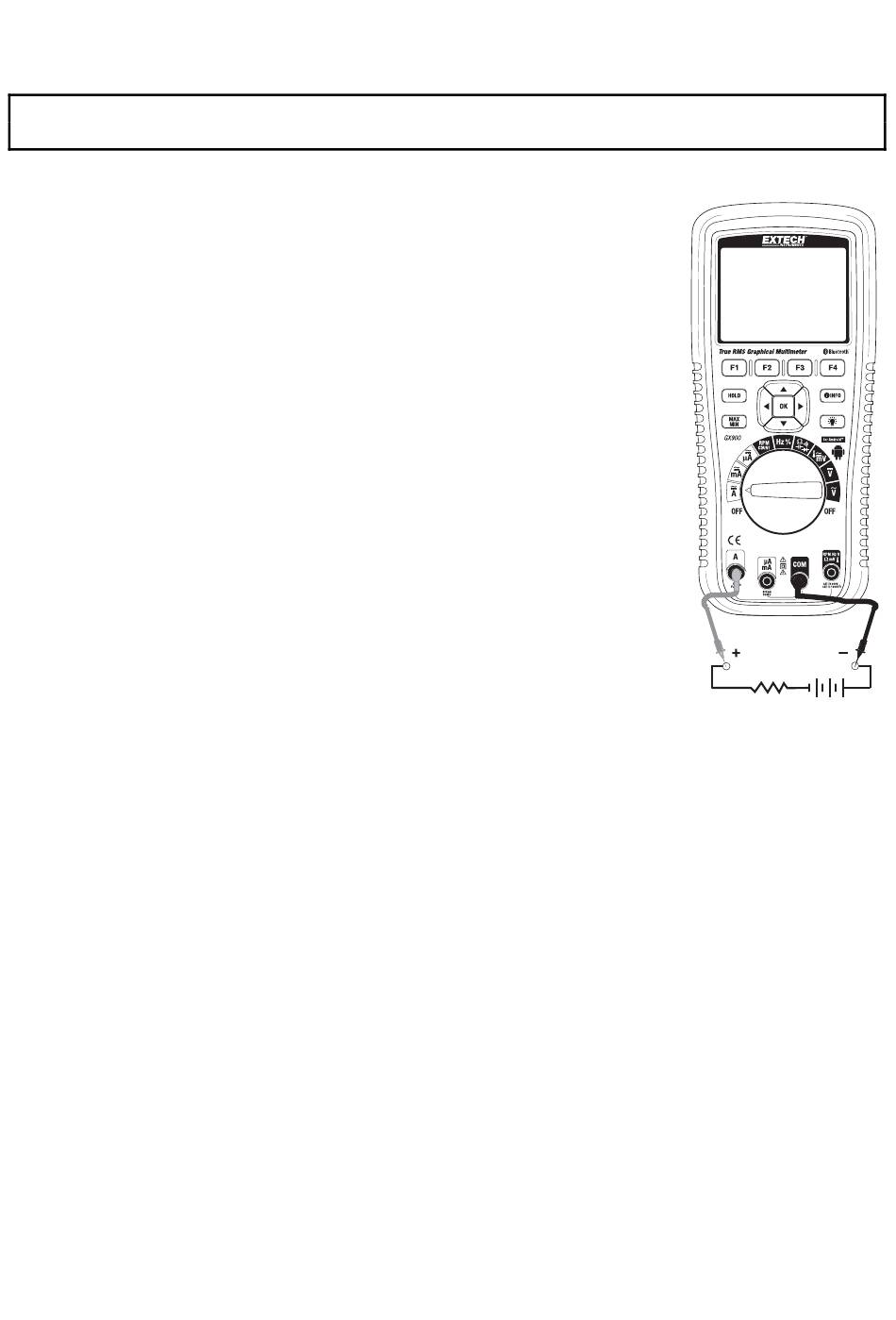

1. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Pour des mesures de courant s'étendant jusqu'à 5 000 µA DC,
2.
positionnez le commutateur de fonctions sur µA, puis insérez
la fiche banane du fil d'essai rouge dans la prise µA/mA.
Appuyez sur le bouton F1 (MENU), puis sélectionnez µADC,
appuyez sur le bouton OK.
Pour des mesures de courant s'étendant jusqu'à 500 mA DC,
3.
positionnez le commutateur de fonctions sur mA, puis
insérez la fiche banane du fil d'essai rouge dans la prise
µA/mA. Appuyez sur le bouton F1 (MENU), puis sélectionnez
mADC, appuyez sur le bouton OK.
Pour des mesures courantes jusqu'à DC 10 A, positionnez le
4.
commutateur de fonctions sur 10 A, puis insérez la fiche
banane du fil test rouge dans la prise 10 A. Appuyez sur le
bouton F1 (MENU), puis sélectionnez ADC, appuyez sur le
bouton OK.
5. Coupez l'alimentation du circuit testé, puis ouvrez le circuit
pour mesurer le courant à l'endroit souhaité.
6. Mettez l'embout de la sonde d'essai noire en contact avec le côté négatif du circuit.
7. Mettez l'embout de la sonde d'essai rouge en contact avec le côté positif du circuit.
8. Mettez le circuit sous tension.
Lisez le courant qui s'affiche sur l'écran.
9.
