4.4.2 Contrôle des contacteurs commandés (EDM)
52 N O T I C E D ' I N S T R U C T I O N | deTec4
Le paragraphe suivant s'applique à la fonction de réarmement :
Après la mise sous tension ou après une interruption, lorsque le champ de protec‐
•
tion est libre, les OSSD ne passent pas à l'état ACTIF.
Lorsque le champ de protection est libre, si le bouton-poussoir de réarmement est
•
actionné et relâché, les OSSD passent à l'état ACTIF.
La machine ne doit pas encore redémarrer. Après avoir actionné le bouton-pous‐
•
soir de réarmement, l'opérateur doit également actionner la touche de mise en
marche de la machine.
Fonction de réarmement interne et réarmement
Pour utiliser la fonction de réarmement, il est nécessaire de raccorder un dispositif de
réarmement (par ex. un bouton-poussoir de réarmement).
24 V DC

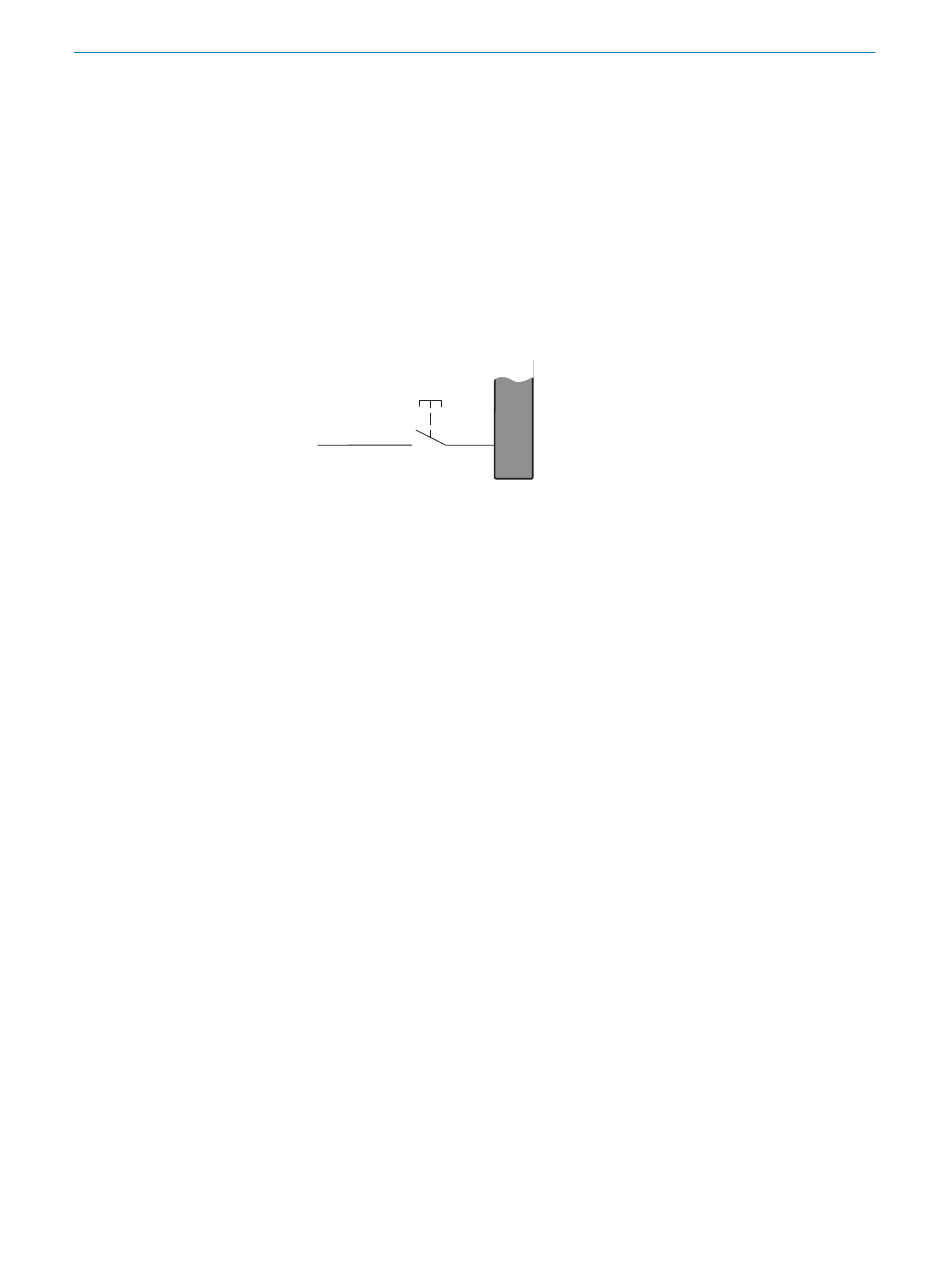

Illustration 27 : Schéma électrique du dispositif de réarmement
La fonction de réarmement ne sera configurée qu'après le branchement du bouton-
poussoir de réarmement.
Quand la fonction de réarmement est configurée, la sortie d'état, qui se situe sur le
même connecteur que le bouton-poussoir de réarmement, envoie un signal lorsque le
bouton-poussoir de réarmement doit être actionné.
Thèmes associés
« Configuration de la fonction de réarmement », page 98
•
Aperçu
Le barrage immatériel de sécurité est doté d'un contrôle interne des contacteurs com‐
mandés.
Selon les dispositions en vigueur sur le lieu d'utilisation ou selon la fiabilité nécessaire
de la fonction de sécurité, prévoir un contrôle des éléments de commutation externes
(contrôle des contacteurs commandés, EDM).
Le contrôle des contacteurs commandés (EDM) surveille l'état des contacteurs com‐
mandés en aval.
Conditions préalables
• Des contacteurs à contacts guidés sont utilisés pour désactiver la machine.
Lorsque les contacts auxiliaires des contacts guidés sont raccordés au contrôle
des contacteurs commandés, ce dernier vérifie si les contacteurs retombent lors
de la désactivation des OSSD.
Fonctionnement
Lors de la configuration du contrôle des contacteurs commandés, le barrage
immatériel de sécurité contrôle les contacteurs après chaque franchissement du fais‐
ceau lumineux et avant le redémarrage de la machine. Ceci permet par ex. au contrôle
des contacteurs commandés de déterminer si des contacts sont restés collés. Dans ce
cas, les OSSD restent à l'état INACTIF.
