5.4.2.1 Montage de la fixation FlexFix sur un châssis de machine ou sur profilé
78 N O T I C E D ' I N S T R U C T I O N | deTec4
REMARQUE
Le kit de fixation FlexFix (référence 2073543) comprend 2 fixations FlexFix, un outil
d'alignement ainsi que les vis, écrous coulisseaux et rondelles nécessaires.
Thèmes associés
« Fixations », page 151
•
Remarques importantes
REMARQUE
Lors de la sélection de la longueur de la vis, tenir compte de l'épaisseur de la paroi de
la fixation FlexFix, voir illustration 60, page
Type de montage
Tableau 17 : Montage latéral et arrière de la fixation FlexFix
Type de montage Description
Latéral Avec la vis M5 à travers la fixation FlexFix et sur le châssis de machine ou
sur un profilé. Un écrou ou un taraudage est nécessaire sur le châssis de
machine ou dans le profilé (!).
Avec la vis M5 à travers la fixation FlexFix sur le profilé. Deux écrous coulis‐
seaux sont nécessaires sur le profilé (").
Arrière Avec la vis M5 à travers la fixation FlexFix et sur le châssis de machine ou
sur un profilé. Un écrou ou un taraudage est nécessaire sur le châssis de
machine ou dans le profilé (§).
!
"

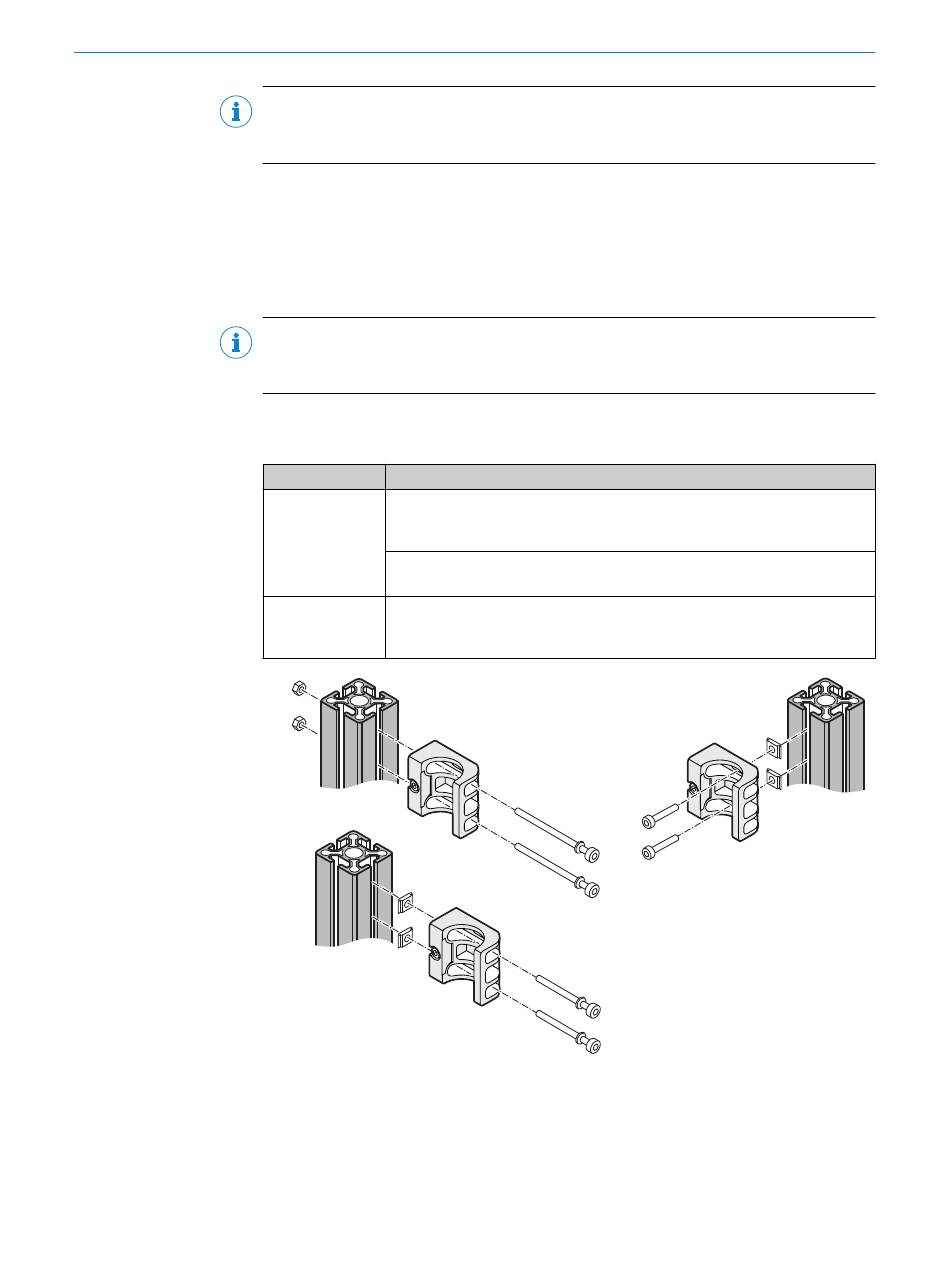

Illustration 39 : Montage des fixations FlexFix sur un profilé
Montage sur le côté
1
Montage sur le côté
2
Montage à l'arrière
3
152.
§
