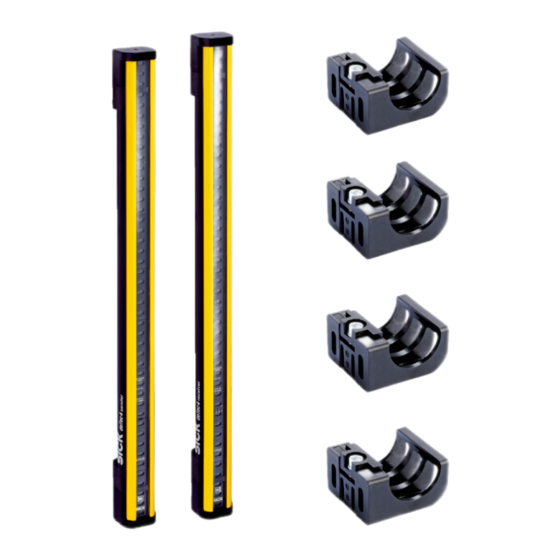

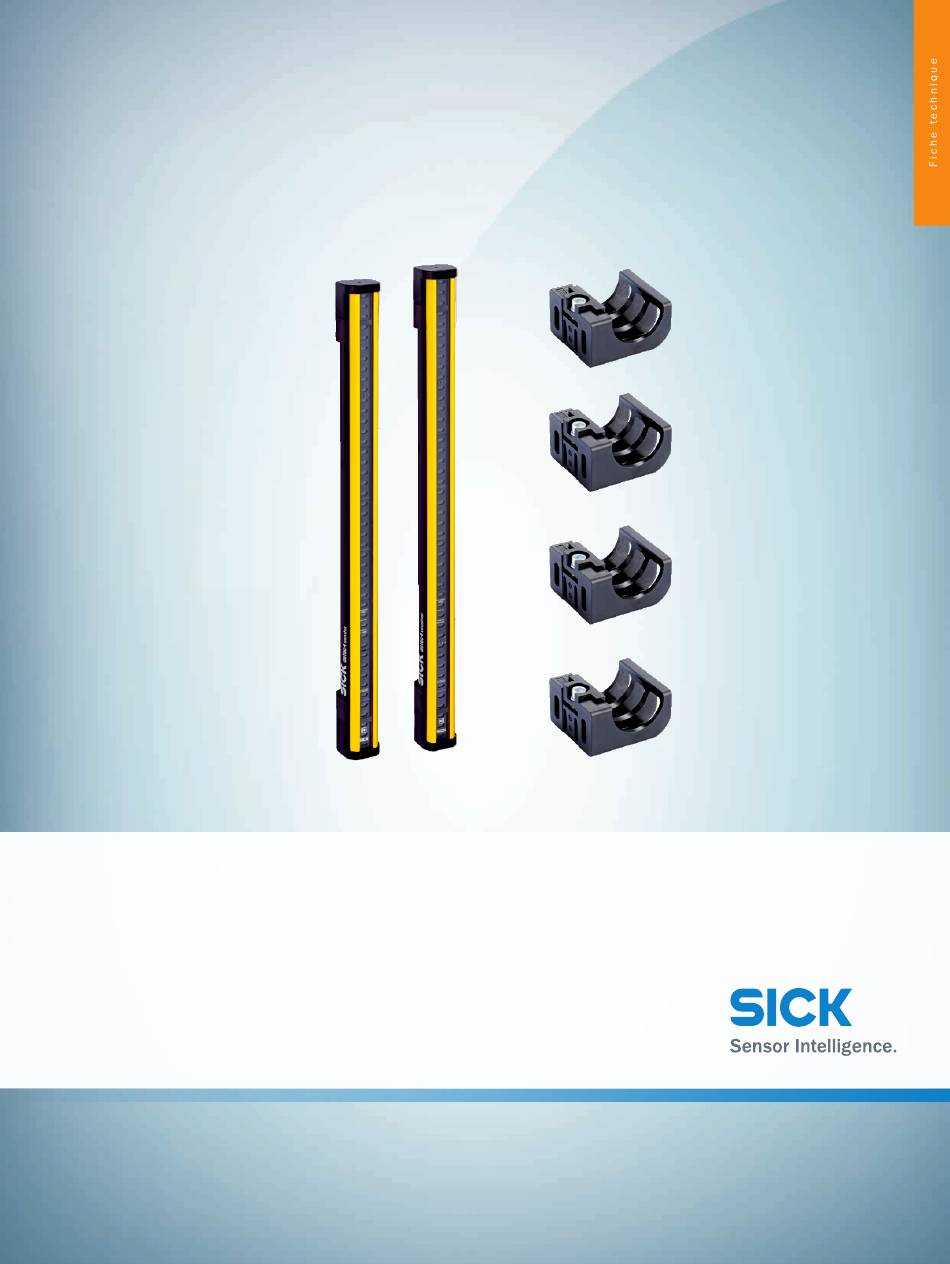

- Page 1 Prime Set 30/1650 deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ...
-
Page 2: Caractéristiques Techniques Détaillées
Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ Informations de commande Remarque Résolution Portée Hauteur du Pièce du Type Référence champ de système protection Commander 30 mm 30 m 1.650 mm deTec4 Prime 1112173 séparément Set 30/1650 le connecteur système ! Compris dans la livraison: C4P-EA16530A00 (1), C4P-SA16530A00 (1), BEF-1SHABPKU4 (1) Commander séparément le connecteur système ! - Page 3 Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ (durée d'utilisation) 20 années (ISO 13849-1) Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions ✔ Mode protection ✔ Mesure automatique de la largeur du champ de protection ✔...
-
Page 4: Autres Informations
Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ Température de stockage –30 °C ... +70 °C Humidité de l'air 15 % ... 95 %, sans condensation Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations Longueur d'onde 850 nm... - Page 5 Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ Plan coté (Dimensions en mm (inch)) 30,7 29,5 Hauteur du champ de protection 300 (11.81) 313 (12.32) 332 (13.07) 450 (17.72) 463 (18.23) 482 (18.98) 600 (23.62) 613 (24.13) 632 (24.88) 750 (29.53) 763 (30.04) 782 (30.79) 900 (35.43) 913 (35.94) 932 (36.69) 1,050 (41.34) 1,063 (41.85) 1,082 (42.6)
-
Page 6: Accessoires Recommandés
Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ Hauteur du champ de protection 1,350 (53.15) 1,362 (53.62) 1,381 (54.37) 1,500 (59.06) 1,512 (59.53) 1,531 (60.28) 1,650 (64.96) 1,662 (65.43) 1,681 (66.18) 1,800 (70.87) 1,812 (71.34) 1,831 (72.09) 1,950 (76.77) 1,962 (77.24) 1,981 (77.99) 2,100 (82.68) 2,112 (83.15) 2,131 (83.9) Accessoires recommandés Autres modèles d'appareil et accessoires www.sick.com/deTec... - Page 7 Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ Description succincte Description succincte Type Référence Modules de relayage de sécurité • Applications: Extension de sortie pour • Applications: Extension de sortie pour RLY3-OSSD100 1085343 OSSD OSSD • Types de capteur compatibles: Cap- •...
- Page 8 Prime Set 30/1650 | deTec BARRAGES IMMATÉRIELS DE SÉCURITÉ Description succincte Description succincte Type Référence • Description: Le Sensor Integration Ga- • Description: Le Sensor Integration Ga- SIG200-0A0512200 1089796 teway SIG200 est un maître IO-Link do- teway SIG200 est un maître IO-Link do- té...
-
