Configuration du codage des faisceaux

8021646/11H4/2018-11-20 | SICK
Sujet à modification sans préavis
Aperçu
Le codage des faisceaux « aucun codage » permet d'avoir des temps de réponse parti‐
culièrement courts.
Pour éviter toute interférence des systèmes situés à proximité les uns des autres, il est
nécessaire d'utiliser le code 1 et le code 2.
Le codage des faisceaux doit être le même pour l'émetteur et le récepteur.
Dans un montage en cascade, le codage des faisceaux est réglé sur l'émetteur et le
récepteur de l'appareil maître, tous les appareils esclaves reprennent le codage. Les
divergences de réglages des appareils maîtres sont ignorées.

Configuration du codage des faisceaux

Le codage des faisceaux est configuré à l'aide de deux commutateurs DIP. Ces derniers
se trouvent sur la face intérieure du connecteur système.
OFF
ON
uncoded
code 1
code 2
ref.conf.

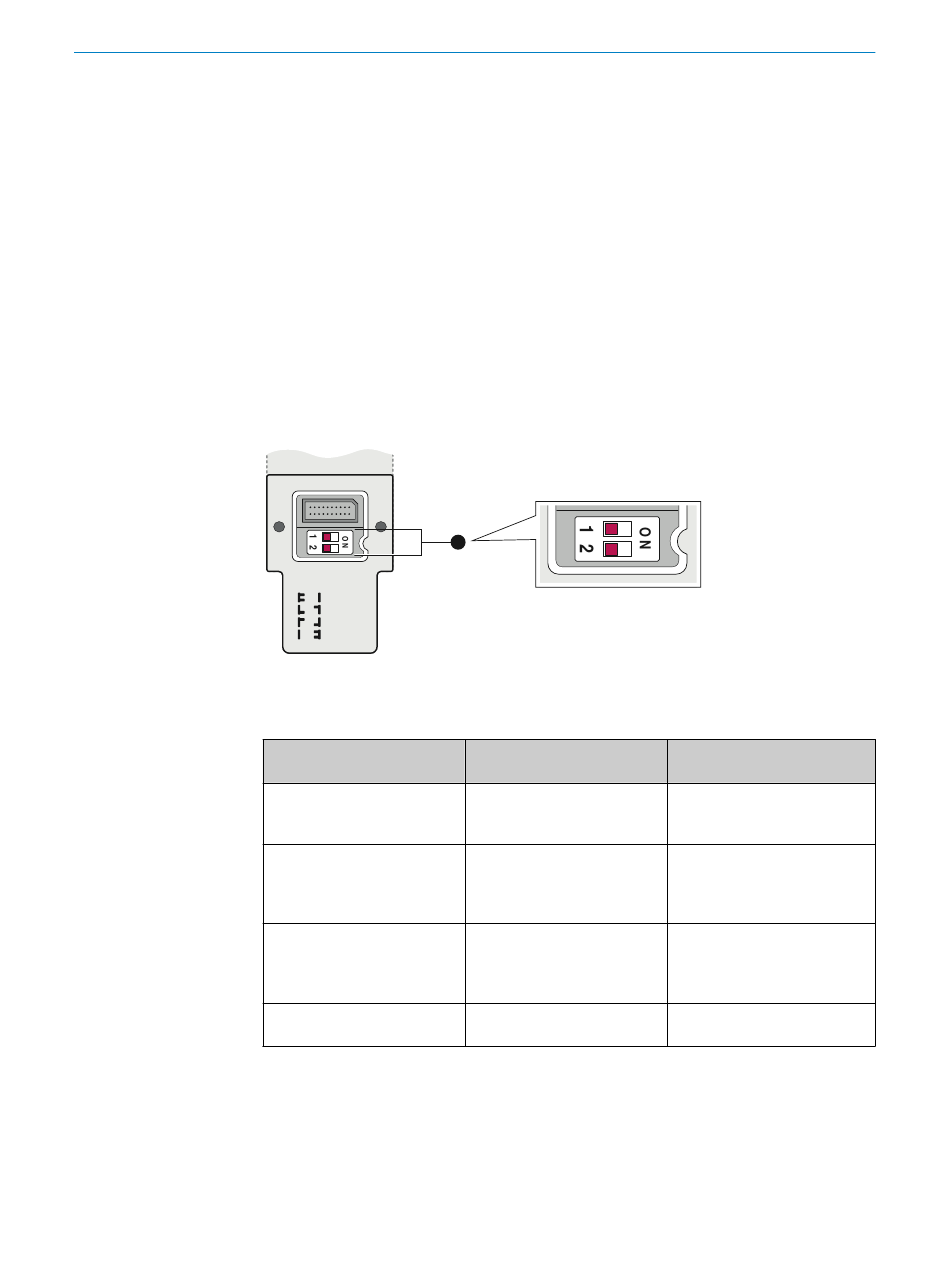

Illustration 50 : Configuration du codage des faisceaux
Tableau 27 : Commutateur DIP et codage des faisceaux
Commutateur DIP 1
(rangée D)
Arrêt
Actif (ON)
Arrêt
Actif (ON)
Le codage des faisceaux est indiqué lors de la mise sous tension du barrage immatériel
de sécurité :
aucun codage : l'indicateur d'état du champ jaune ne clignote pas,
code 1 : l'indicateur d'état du champ clignote une fois en jaune,
code 2 : l'indicateur d'état du champ clignote deux fois en jaune.
D
Commutateur DIP 2
(rangée D)
Arrêt
Arrêt
Actif (ON)
Actif (ON)
CONFIGURATION
Fonction
Aucun codage (temps de
réponse court, configuration
usine)
Code 1 (protection contre les
interférences provoquées par
des systèmes situés à proxi‐
mité)
Code 2 (protection contre les
interférences provoquées par
des systèmes situés à proxi‐
mité)
Restauration des réglages par
défaut
N O T I C E D ' I N S T R U C T I O N | deTec4
