7.9 Contrôle de la parité
8021646/11H4/2018-11-20 | SICK
Sujet à modification sans préavis
La configuration de la prévention intelligente du contournement est reprise par tous les
appareils esclaves d'une cascade.
1 2 3 4
O F F
1 2 3 4
O F F
1 2 3 4
O F F
OFF ON
uncoded
code 1
code 2
ref.conf.

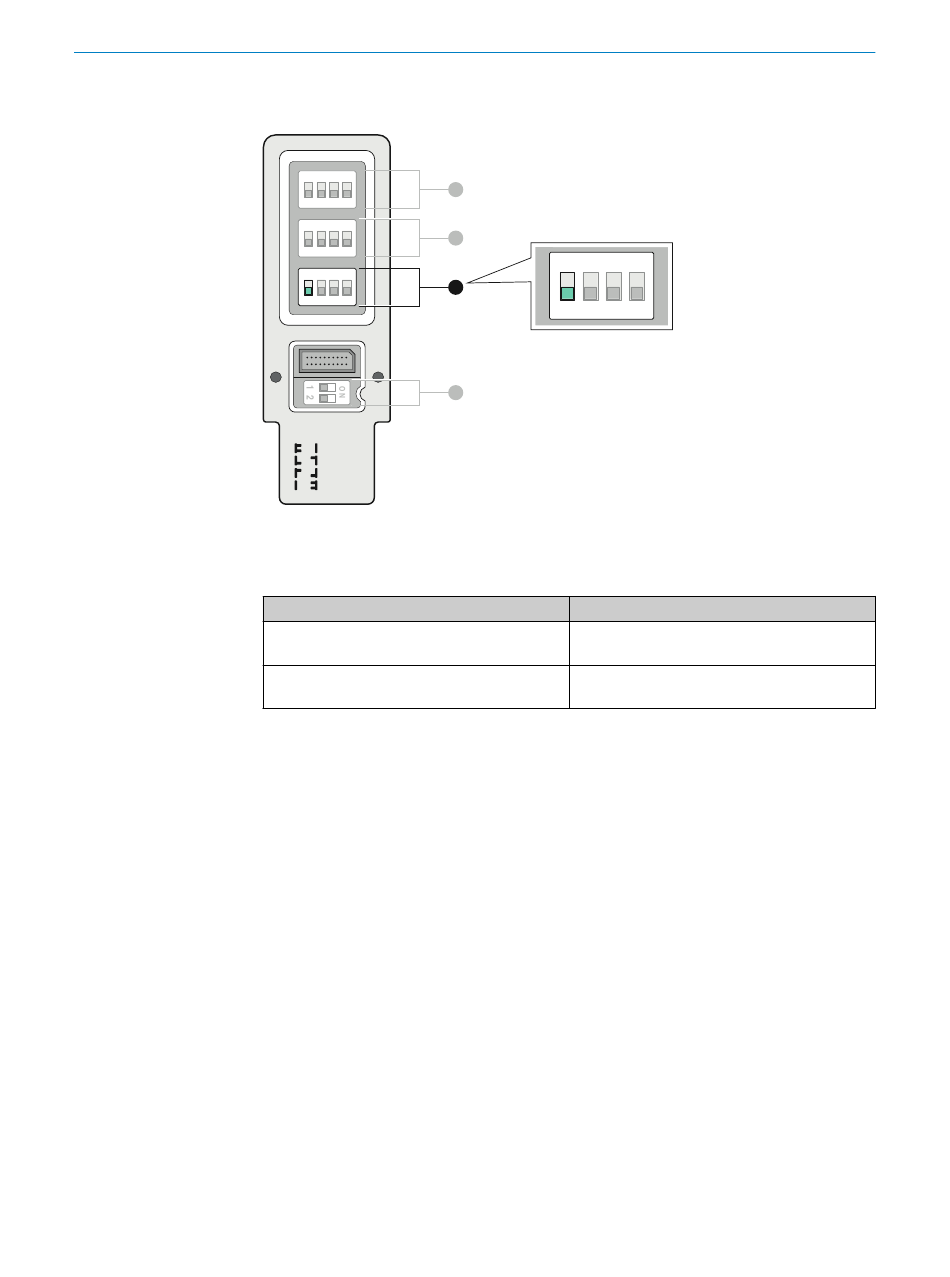

Illustration 54 : Commutateur DIP pour la prévention intelligente du contournement sur le
connecteur système SP2
Tableau 31 : Commutateur DIP et prévention intelligente du contournement
Commutateur DIP 1 (rangée C)
Arrêt (OFF)
Marche (ON)
Instruction de configuration
Une fois le réglage des commutateurs DIP terminé, la parité doit être vérifiée,
b
« Contrôle de la parité », page
Une fois le réglage des commutateurs DIP terminé, la parité doit être vérifiée. La parité
indique si la somme des commutateurs DIP réglés sur Marche correspond à un nombre
pair ou impair.
La parité est calculée uniquement pour les commutateurs DIP des rangées A, B et C.
Les commutateurs DIP 1 et 2 de la rangée D ne sont pas comptabilisés.
La parité est réglée via le commutateur DIP 4 (rangée C).
A
B
1 2 3 4
C
O F F
D
Fonction
Prévention intelligente du contournement inac‐
tive (état à la livraison)
Prévention intelligente du contournement
active
