Exemple De Câblage : Relais De Sécurité Ue10-3Os 8 Pôles - SICK deTec4 Notice D'instruction

8 pôles, relais de sécurité UE10-3OS
+24 V
s
2
+24 V
3
n.c
4
n.c.
5
In2
6
In1
1
n.c.
7
0 V
8
Com1
deTec4 Prime
0 V
§
PELV

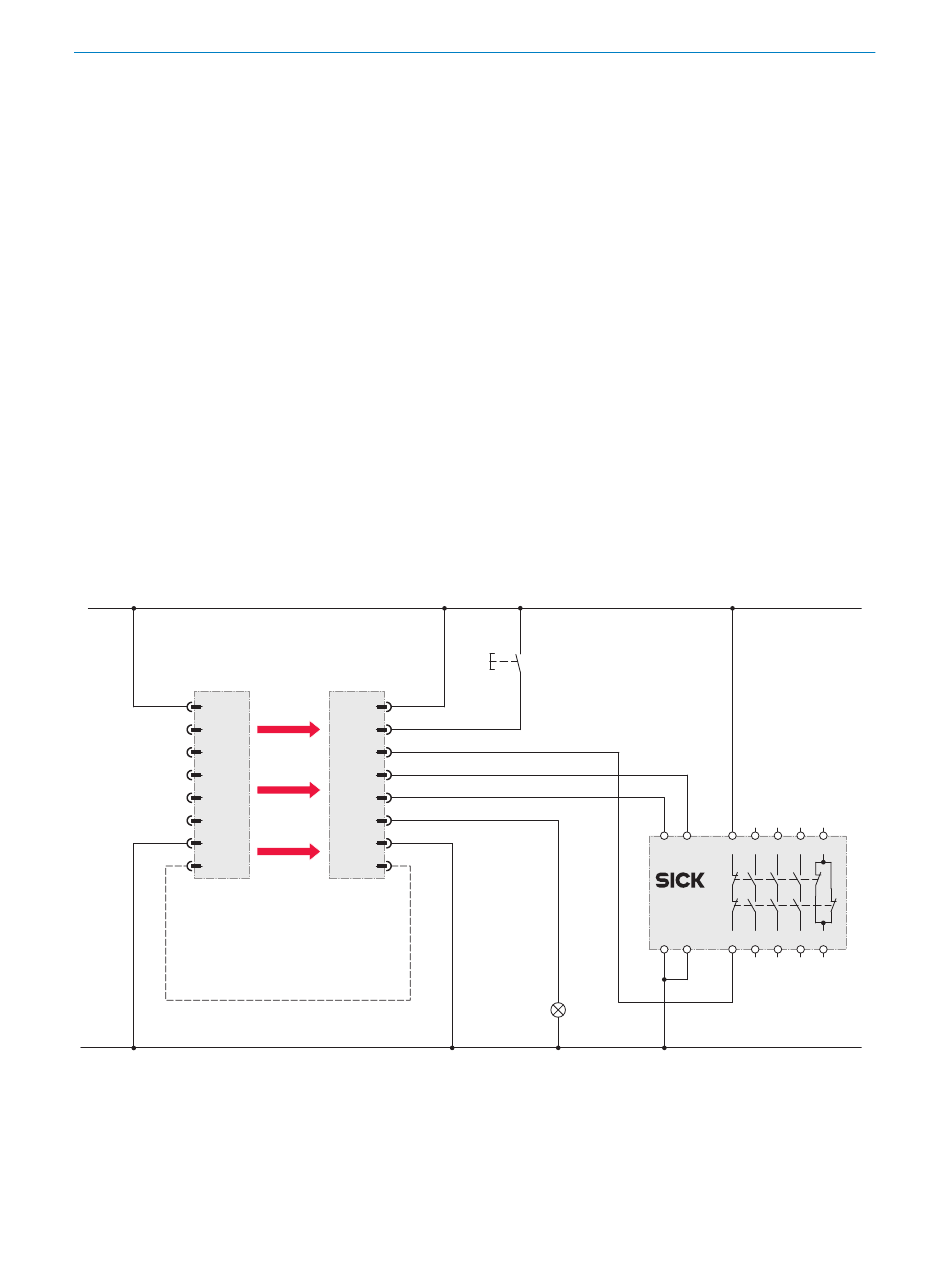

Illustration 32 : Exemple de câblage : relais de sécurité UE10-3OS 8 pôles
8021646/11H4/2018-11-20 | SICK
Sujet à modification sans préavis
2) Pour avoir un double affichage d'état, les raccordements Com1 de l'émetteur et du récep‐
teur doivent être connectés l'un à l'autre dans l'armoire électrique (optionnel).
3) Très basse tension de sécurité SELV/PELV.
• Mission
Liaison entre un barrage immatériel de sécurité deTec4 et un relais de sécurité
RLY3-OSSD2. Mode de fonctionnement : avec fonction de réarmement et contrôle
des contacteurs commandés.
• Mode d'action
Lorsque le champ de protection est libre, les sorties OSSD1 et OSSD2 sont sous
tension. Lorsque K1 et K2 sont en position de repos sans défaut, le système est
prêt à la mise sous tension. La lampe H2 clignote. L'actionnement de S1 (le bou‐
ton est actionné puis relâché) active le relais RLY3-OSSD2. Les sorties (contacts
13–14 et 23–24) activent les contacteurs K1 et K2. En cas de franchissement du
champ de protection, les sorties OSSD1 et OSSD2 désactivent le relais RLY3-
OSSD2. La lampe H1 s'allume. Les contacteurs K1 et K2 sont déconnectés. Dès
que le champ de protection est de nouveau libre, la lampe H2 clignote.
Évaluation des défauts
•
Les courts-circuits et courts-circuits transversaux des OSSD sont détectés et ver‐
rouillent le système (Lock-out). Le système détecte si le comportement d'un des
contacteurs K1 ou K2 est défectueux. La fonction d'arrêt est conservée. Si le bou‐
ton S1 est manipulé (par ex. bloqué), le relais RLY3-OSSD2 empêche le déver‐
rouillage des circuits de sortie.
r
2
+24 V
1
RES
4
EDM
5
OSSD1
6
OSSD2
3
ADO
7
0 V
8
Com1
"
1) Circuits de sortie. Ces contacts doivent être intégrés dans la commande de manière à ce
que lorsque le circuit de sortie est ouvert, la situation dangereuse prenne fin. Pour les
catégories 4 et 3, cette intégration doit se faire en double canal (voies x et y). L'insertion
en mono canal dans la commande (voie z) n'est possible que pour les commandes en
mono canal et après avoir pris en compte l'analyse des risques.
S1
H2
N O T I C E D ' I N S T R U C T I O N | deTec4
CONCEPTION
B1 B3 Y1 13 23 33 41
UE10-3OS
B2 B4 Y2 14 24 34 42
E132908/00/2015-04-07
4
!
