DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, il se peut que la situation dangereuse de
la machine ne s'interrompe pas ou pas à temps.
Veillez à ce que les conditions de commande et les conditions électriques sui‐
b
vantes soient remplies afin que le barrage immatériel de sécurité puisse assurer
sa fonction de protection.
La commande de la machine doit être à sollicitation électrique.
•
La commande électrique de la machine doit répondre aux exigences de la norme
•
CEI 60204-1.
En cas d'utilisation d'un système de commande de sécurité, selon les dispositions
•
nationales en vigueur ou selon la fiabilité nécessaire de la fonction de sécurité,
plusieurs niveaux de signal des deux OSSD doivent être détectés. La durée maxi‐
male tolérée par la commande, pendant laquelle les OSSD peuvent présenter des
états différents, doit être sélectionnée en fonction de l'application.
• Les signaux de sortie OSSD1 et OSSD2 ne doivent pas être reliés entre eux.
• Dans la commande de la machine, les signaux des deux OSSD doivent être traités
séparément.

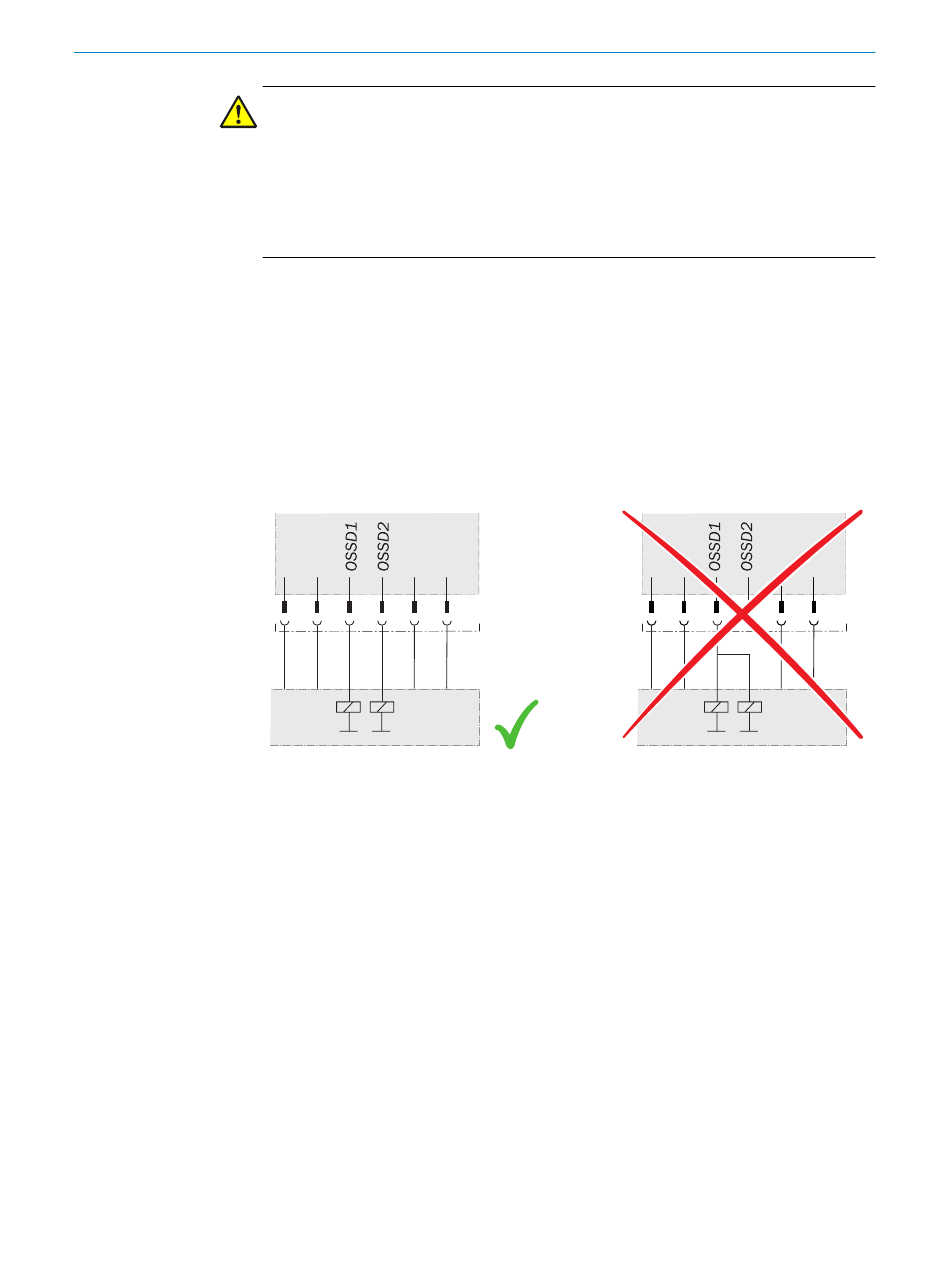

Illustration 24 : Raccordement double canal et séparé des OSSD1 et OSSD2
La machine doit systématiquement commuter vers l'état sûr si au moins l'une des
•
deux OSSD commute vers l'état INACTIF.
Empêchez l'apparition d'une différence de potentiel entre la charge et le dispositif
•
de protection : en cas de raccordement de charges aux OSSD (sorties de sécurité),
qui commutent également lorsqu'elles sont activées avec une tension négative
(p. ex. contacteur électromécanique sans diode de protection contre l'inversion de
polarité), vous devez raccorder les raccordements 0 V de ces charges et ceux du
dispositif de protection correspondant séparément et directement au même bor‐
nier 0 V. En cas de défaillance, c'est la seule façon de garantir l'absence de
différence de potentiel entre les raccordements 0 V des charges et ceux du dispo‐
sitif de protection correspondant.
CONCEPTION
