REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
Ponts

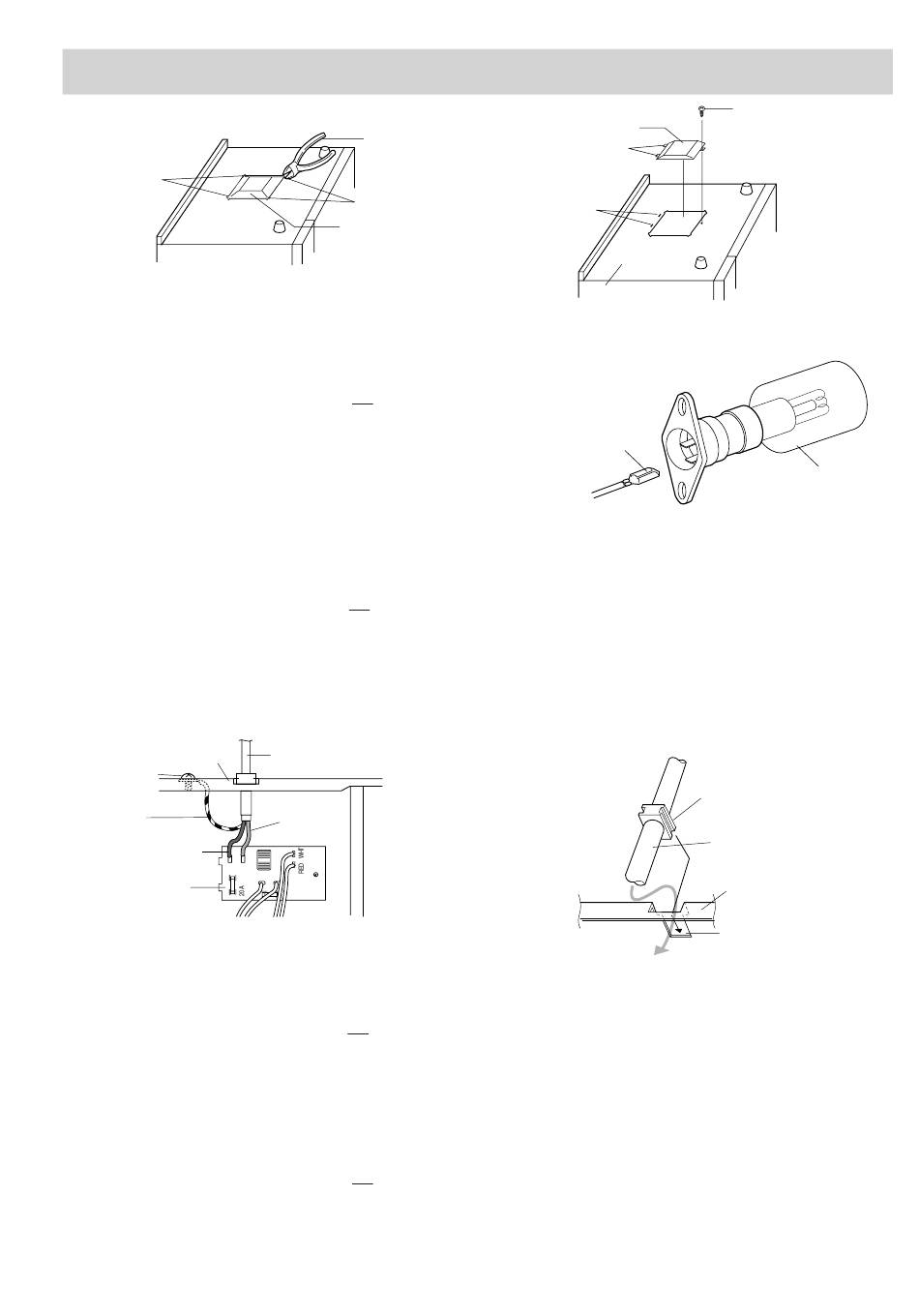

Figure C-2 (a). Retrait du couvercle du moteur
du plateau tournant
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer les deux (2) fils de conducteurs comme lors du retrait
du connecteur Positive lock
3. Soulever la prise de la lampe du four de ses attaches.
4. Maintenant la lampe du four est dégagée.
Dépose
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la (1) vis fixant le fil vert/jaune à la plaque
arrière de la cavité.
3. Débrancher les fils du cordon d'alimentation du filtre
antiparasite, en se reportant à la figure C-4 (a).
4. Dégager le cordon d'alimentation du boîtier arrière.
5. Maintenant, le cordon d'alimentation est dégagé.
Plaque arrière de
la cavité du four
Vis
Fil Vert/
Jaune
Fil marron
L
Filtre anti-
parasite
Figure C-4 (a). Remplacement du cordon d'alimentation
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer les deux (2) vis maintenant les deux (2) bornes
du câblage d'alimentation des fils principaux de l'élément
chauffant supérieur.
3. Retirer les vis (2) maintenant les cornières (2) de l'élément
chauffant du gril à la partie supérieure de la cavité du four.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le couvercle du moteur du plateau tournant de la
plaque de base, en se référant à la section "REMPLA-
CEMENT DU MOTEUR DU PLATEAU TOURNANT".
3. Déconnecter les fils conducteurs de l'élément chauffant
inférieur.
4. Retirer les deux (2) écrous qui fixent le couvercle de
Pinces
coupantes
Ponts
Couvercle du
moteur du plateau
tournant
RETRAIT DE LA PRISE DE LA LAMPE DU FOUR
®
ci-dessus.
REMPLACEMENT DU CORDON D'ALIMENTATION
Cordon d'alimentation
Fil Bleu
N
TP
TL
F 8 A
RETRAIT DE L'ELEMENT CHAUFFANT SUPERIEUR
RETRAIT DE L'ELEMENT CHAUFFANT INFERIEUR
R-775(W)R-785(AL) - 27
Couvercle du moteur
du plateau tournant
Languettes
Rainures
Plaque de base
Figure C-2 (b). Réinstallation du couvercle du
moteur du plateau tournant
VERROU
Figure C-3. Lampe du four
Réinstallation
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré de la plaque arrière de
la cavité, en se référant à la figure C-4 (b).
2. Installer le fil conducteur de mise à la terre du cordon
d'alimentation à la cavité du four à l'aide d'une (1) vis
et serrer la vis.
3. Brancher les conducteurs marron et bleu du cordon
d'alimentation correctement au filtre antiparasite, en
se reportant au Diagramme schématique.
Figure C-4 (b). Remplacement du cordon d'alimentation
4. Retirer les cornières (2) de l'élément chauffant du gril
de la cavité du four.
5. Déposer l'élément chauffant supérieur de la partie
supérieur de la cavité du four.
6. Maintenant, l'élément chauffant supérieur est dégagé.
l'élément chauffant et son emballage à l'élément
chauffant inférieur.
5. Retirer le couvercle de l'élément chauffant et son
emballage de l'élément chauffant inférieur.
6. Retirer les deux (2) écrous qui fixent l'élément chauffant
inférieur à la cavité du four.
7. Retirer l'élément chauffant inférieur de la cavité du four.
Vis ;
LX-EZA045WRE0
AMPOULE
CALE DU CORDON
CORDON D'ALIMENTATION
PLAQUE ARRIERE DE LA
CAVITE DU FOUR
TROU CARRE
