MANUEL DE MAINTENANCE
8.19 Système de sièges (Modulite)
8.19.1 Remplacer le vérin du réglage de l'angle d'assise
Remarque
L'échange du vérin pour le réglage de l'angle d'assise dans le module du réglage lift/angle
d'assise est également décrit.
Conditions préalables :
· Tournevis, plat, largeur env. 6 mm
· Clé à fourche de 13 mm (2x)
· Tournevis pour vis fendues
·
Enlevez les repose-jambes.
·
Mettez le dispositif électronique à l'arrêt au
manipulateur.
·
Séparez le câble du vérin du faisceau de câbles.

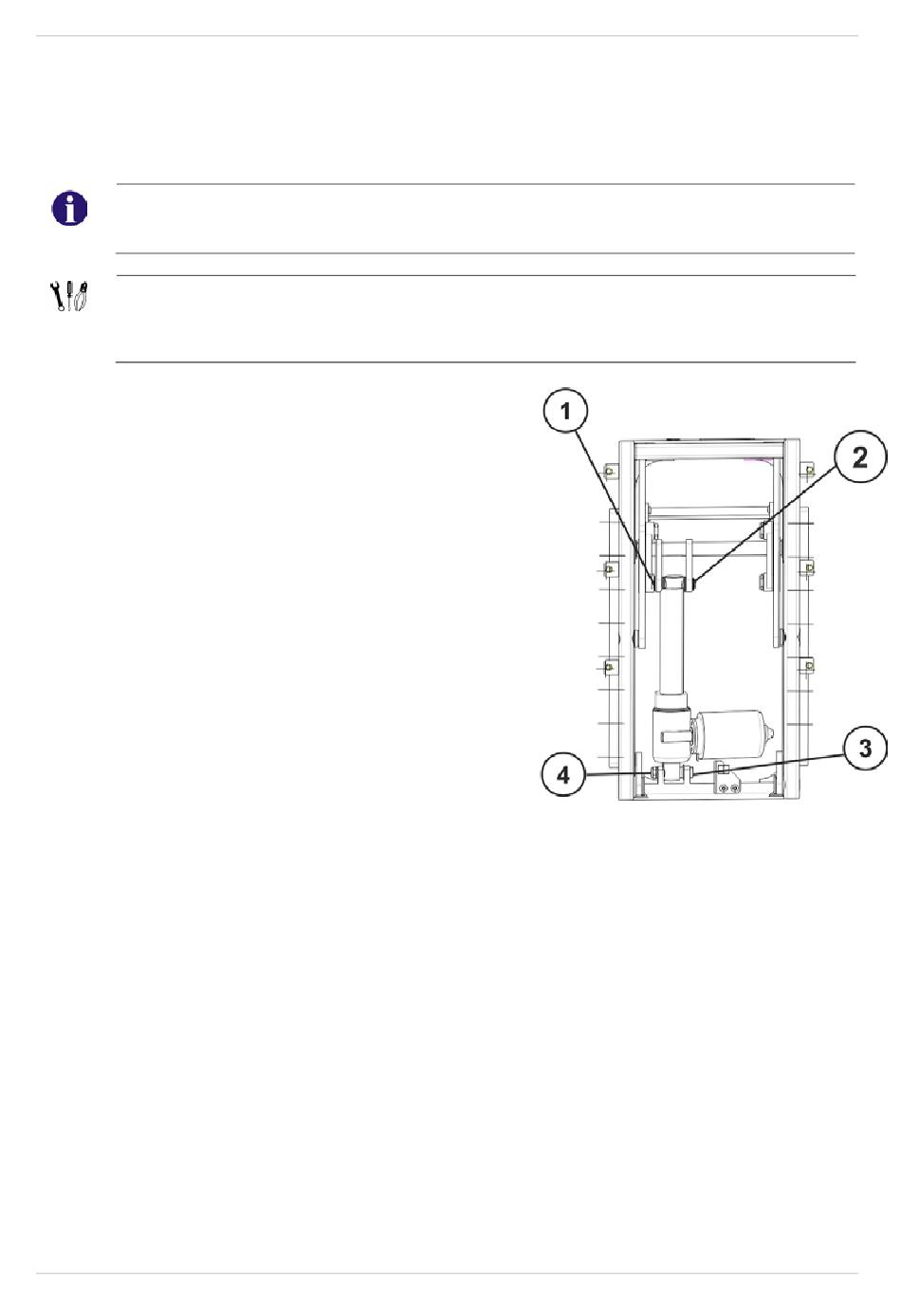

Variante vérin réglage de l'angle d'assise :
·
Boulon de retenue inférieur (3) avec écrou (4) –
Desserrer l'écrou avec les clés à fourche, enlever
écrou et boulon.
·
Boulon de retenue supérieur (2) bloqué par
bagues élastiques (1) – Enlever une bague
élastique avec un tournevis et pousser le boulon
vers l'extérieur.
·
Retirer le vérin.
·
Mettre le nouveau vérin en place.
·
Le montage a lieu dans l'ordre inverse.
·
Reliez le câble du vérin au faisceau de câbles.
·
Pour terminer, vérifier toutes les fonctions du
réglage de l'angle d'assise.
Variante vérin réglage de l'angle d'assise dans le
module du réglage du lift / de l'angle d'assise :
·
Boulon de retenue inférieur (3) à fente – Desserrer
avec le tournevis pour vis fendues et enlever le
boulon.
·
Boulon de retenue supérieur (2) bloqué par bagues
élastiques (1) – Enlever une bague élastique avec
un tournevis et pousser le boulon vers l'extérieur.
·
Retirer le vérin.
·
Mettre le nouveau vérin en place.
·
Le montage a lieu dans l'ordre inverse.
·
Reliez le câble du vérin au faisceau de câbles.
·
Pour terminer, vérifier toutes les fonctions du
réglage de l'angle d'assise.
