Invacare - TDX-SP / TDX-SP N
4.2.4 Module de vérin ACT
Sur le fauteuil roulant, différents servomoteurs, appelés aussi vérins, peuvent être montés. Ces
vérins sont soit raccordés directement au module Power, soit à un module de vérin séparé. Le
module de vérin est relié par un câble bus au module Power.
4.2.4.1 Module de vérin ACT 2

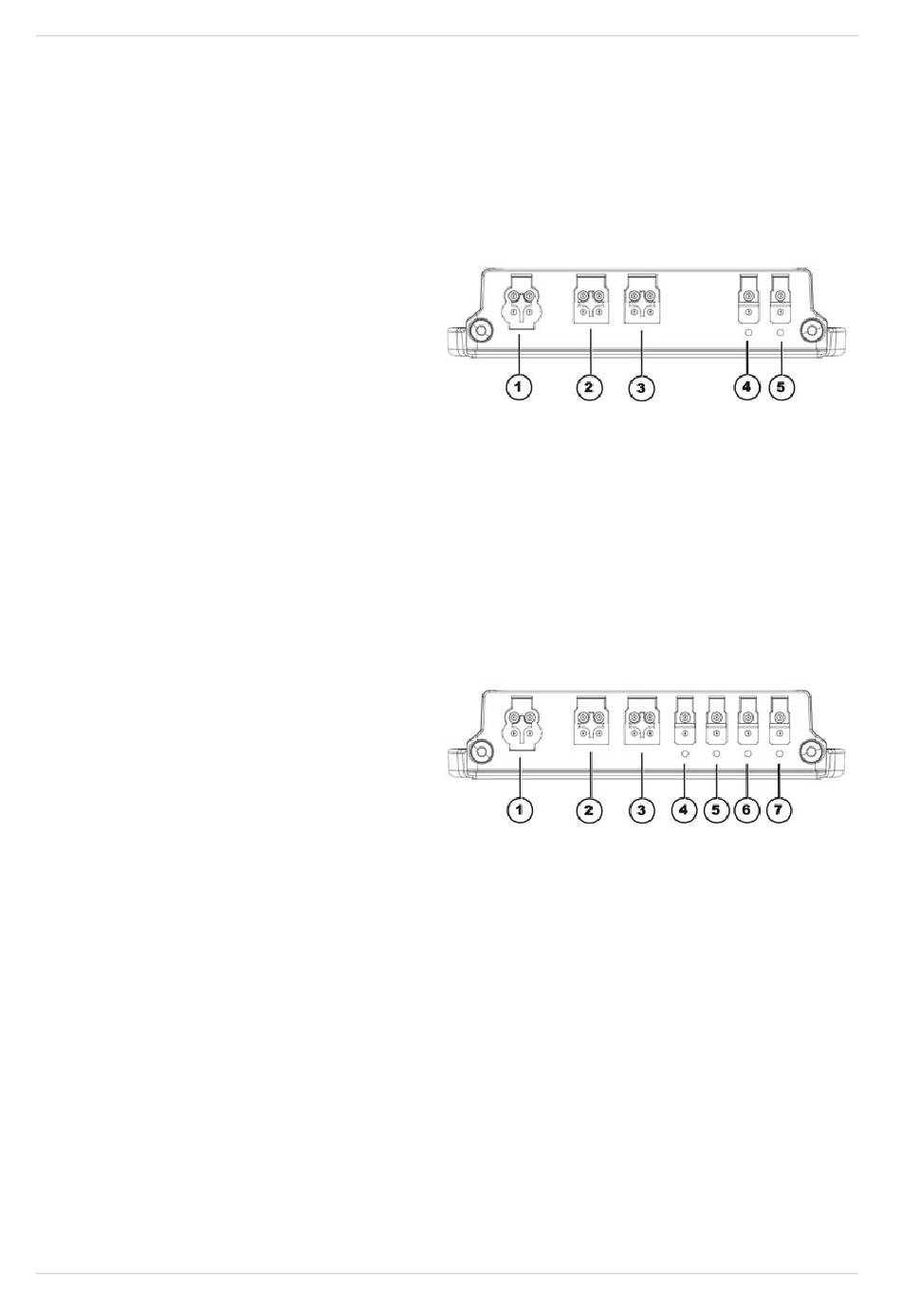

Connexions
1) ACI*
2) Câble bus (vers manipulateur ou
ACT)
3) Câble bus (vers manipulateur ou
ACT)
4) Servomoteur/Vérin - Canal 2
5) Servomoteur/Vérin - Canal 1
Bouchon en caoutchouc pour les
emplacements libres
1) N° de commande: 1555701
2) & 3) N° de commande: 1552876
4) & 5) N° de commande: 1555700
* Le raccord ACI sert à limiter le vérin ou à réduire la vitesse.
4.2.4.2 Module de vérin ACT 4
Connexions
1) ACI*
2) Câble bus (vers manipulateur ou
module Power)
3) Câble bus (vers manipulateur ou
module Power)
4) Vérin - Canal 4
5) Vérin - Canal 3
6) Vérin - Canal 2
7) Vérin - Canal 1
Bouchon en caoutchouc pour les
emplacements libres
1) N° de commande: 1555701
2) & 3) N° de commande: 1552876
4) à 7) N° de commande: 1555700
* Le raccord ACI sert à limiter le vérin ou à réduire la vitesse.
4.2.5 Platine éclairage
Les connexions de la platine d'éclairage sont aussi imprimées sur la platine.
