Invacare
- TDX-SP / TDX-SP N
8.14.7 Echanger les charbons (moteur standard)
Remarque
Echangez toujours tous les charbons sur les deux moteurs.
AVERTISSEMENT : Danger d'écrasement!
Le fauteuil roulant est très lourd. Risque de blessure pour les mains et les pieds !
· Ayez recours à des techniques de levage correctes.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 5mm
· Clé mâle coudée pour vis à six pans creux de 6mm
· Clé à pipe de 10 mm
· Clé à pipe de 19 mm
· Tournevis pour vis fendues
· Blocs en bois longitudinaux d'au moins 14 x 14 x 30 cm
Démonter les charbons :
·
Arrêtez le fauteuil roulant.
·
Enlevez les roues motrices comme décrit au chapitre 8.9.1.
·

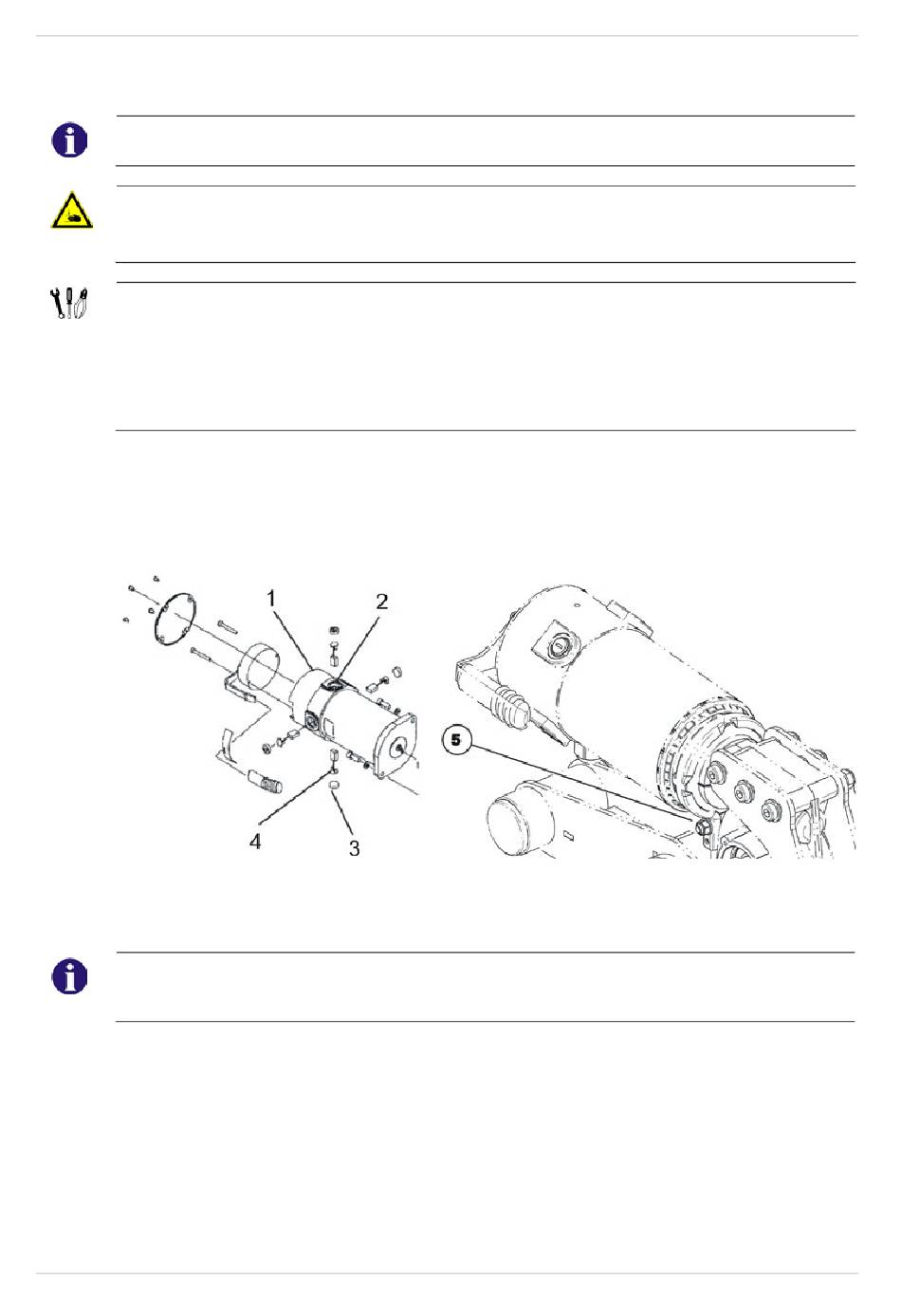

Débrayez le moteur (1) en plaçant le levier d'embrayage sur „Poussée".
Remarque
Sur un moteur SSD, vous pouvez desserrer la vis (5) avec une clé à pipe de 10 mm et tourner
ensuite le moteur pour accéder plus facilement aux charbons arrière.
·
Desserrez chacun des quatre caches en matière plastique (3) avec un tournevis pour vis
fendues et enlevez les caches.
·
Tirez un peu les charbons (4) hors du support de balai. Tenez compte du lieu et de la position
de montage du charbon.
MANUEL DE MAINTENANCE
115
