Invacare - TDX-SP / TDX-SP N
·

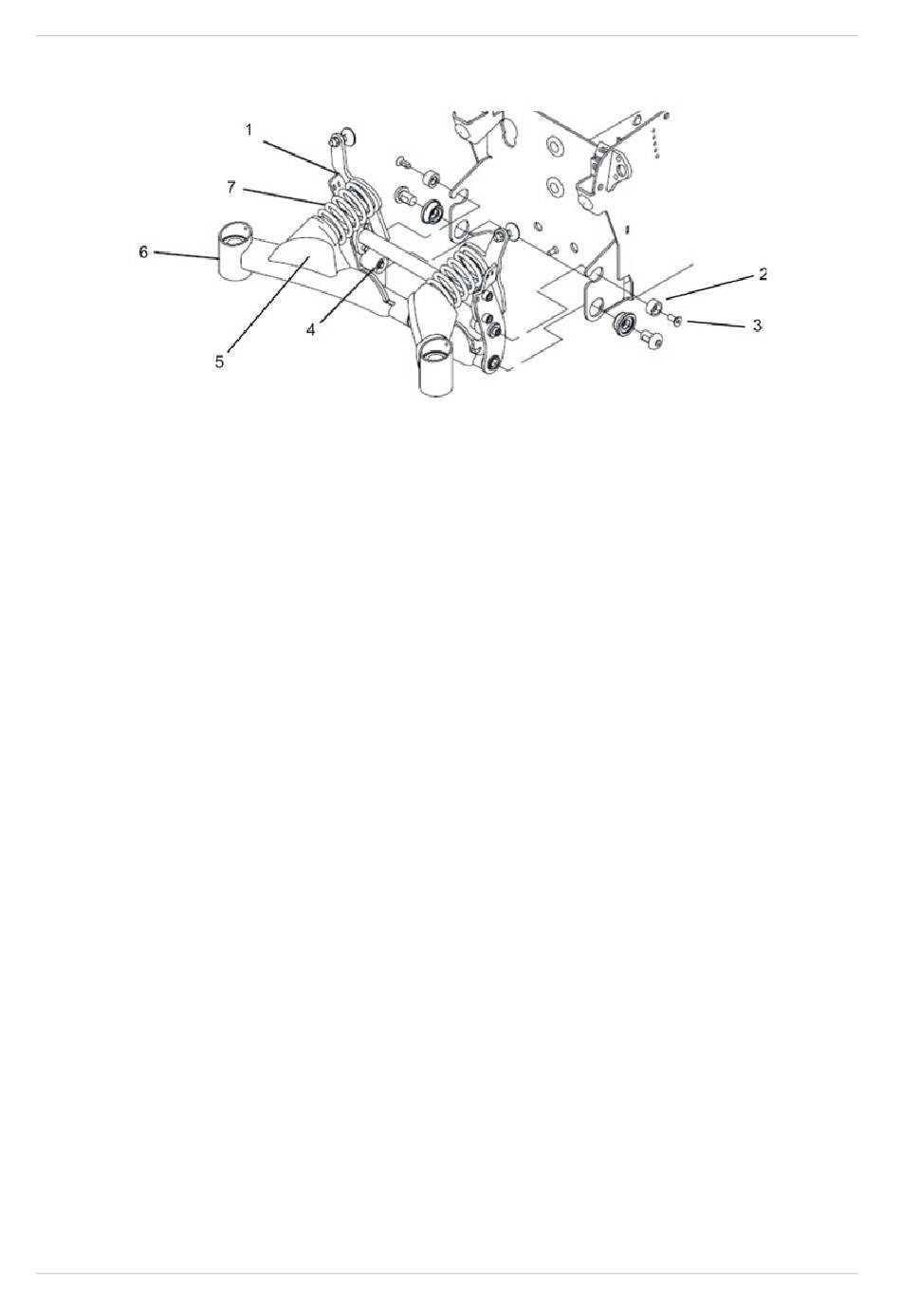

Veillez à ce que les ressorts arrière (7) soient compressés :
Méthode avec des blocs :
● Soulevez les bras oscillants (6) et posez des blocs en bois ou d'autres choses similaires en
dessous jusqu'à ce que les ressorts soient compressés de manière à ce que les taquets en
nylon (4) puissent être enlevés.
Méthode avec serre-joint :
● Desserrez les deux vis (3) avec une clé mâle coudée pour vis à six pans creux de 5/32" et
enlevez les vis, y compris les pièces d'écartement en nylon (2)
● Laissez les bras oscillants (6) descendre autant que possible.
● Enlevez les caches en caoutchouc (5).
● Compressez les ressorts avec un serre-joint à serrage par vis ou un autre serre-joint
similaire de manière à ce que les taquets en nylon (4) puissent être enlevés.
·
Desserrez les deux écrous des taquets en nylon avec une clé à pipe de 5/16" et enlevez les
écrous, les rondelles et les taquets en nylon. Eventuellement, les taquets en nylon devront être
desserrés avec un tournevis pour vis fendues.
·
Enlevez les blocs de bois ou les serre-joints à serrage par vis avec précaution pour libérer de
nouveau les ressorts.
·
Enlevez les ressorts.
