Monter les pièces accessoires
9.1

Echanger la ceinture de retenue

Conditions préalables :
· Clé à pipe, 13 mm
· Clé mâle coudée pour vis à six pans creux de 5 mm
Remarque
Afin que la suspension de la sangle puisse tourner librement, un écrou est monté entre les
rondelles (2) et (4).
·

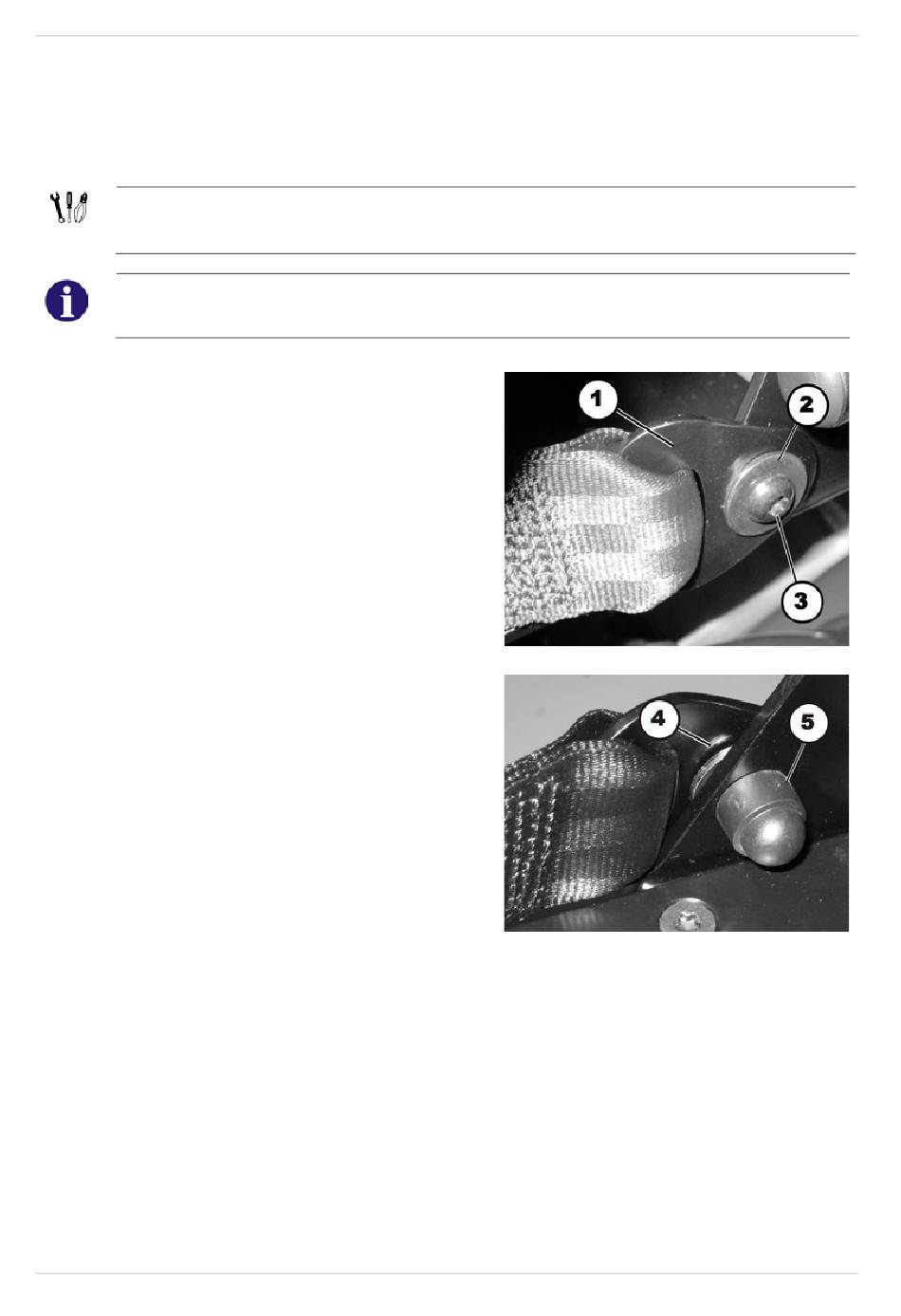

Enlevez le cache en plastique (5).
·
Desserrez la vis (3) et son écrou (en
dessous du cache en plastique sur
l'illustration) avec une clé mâle coudée pour
vis à six pans creux de 5 mm et une clé à
pipe de 13 mm.
·
Enlevez l'écrou.
·
Enlevez la vis y compris la sangle de retenue
et les rondelles (2) et (4).
·
Retirez la rondelle (4).
·
Echangez la sangle de retenue (1).
·
Remontez les pièces dans l'ordre inverse.
178
®
Invacare
- TDX-SP / TDX-SP N
