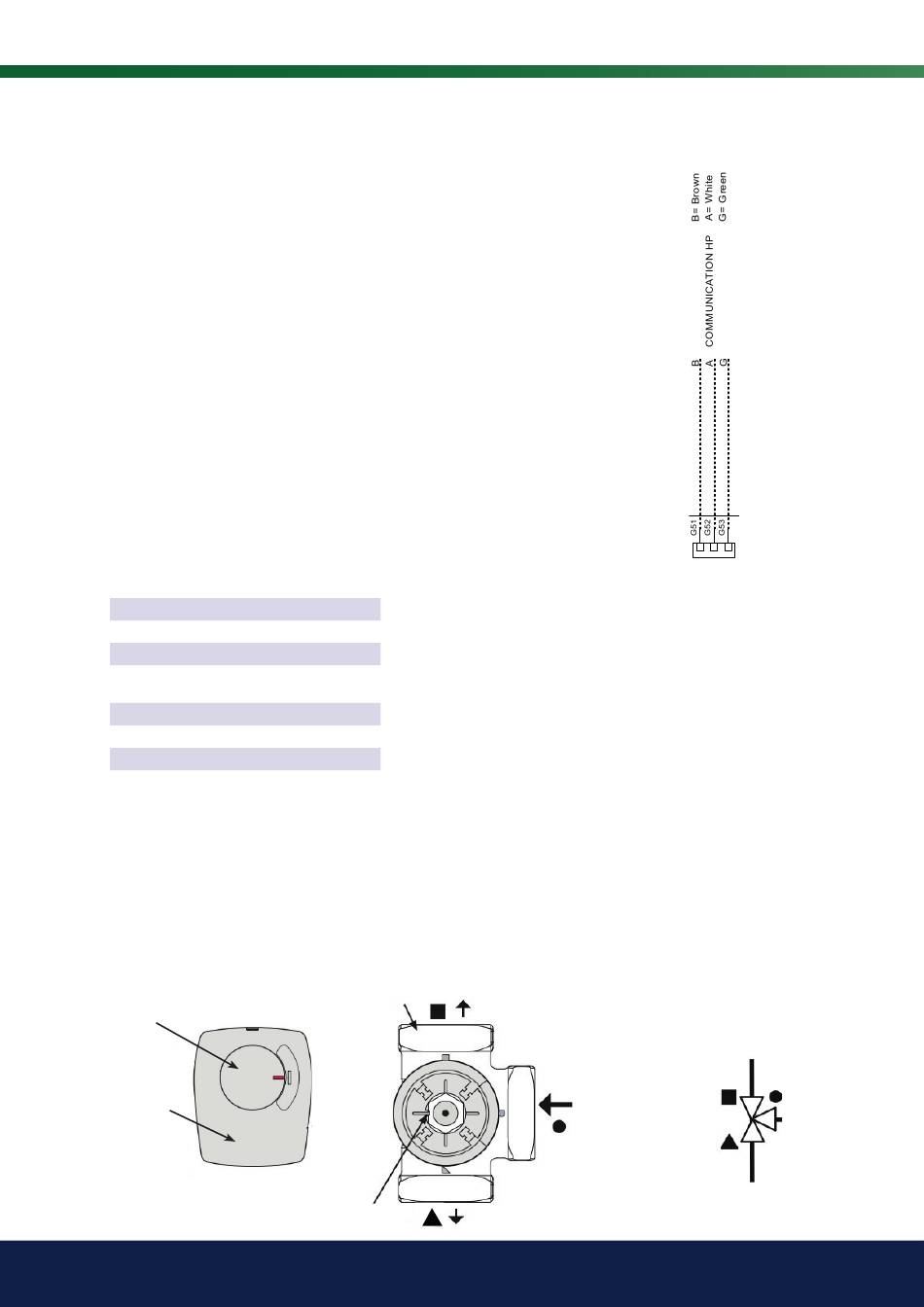

19.2 Communication entre CTC EcoPart
i600M et EcoAir / EcoPart
Le câble de communication utilisé est un LiYCY (TP) qui est un câble blindé à 4
conducteurs, et dont les conducteurs porteurs de communication sont du type à
paire torsadée. Il doit être installé entre les borniers G51 (marron), G52 (blanc), G53
(vert) de la CTC EcoPart i600M et la pompe à chaleur suivante dans la série. Toutes
les pompes à chaleur sont contrôlées depuis l'afficheur de la CTC EcoPart i600M.
Tension d'alimentation vers les pompes à chaleur
Les pompes à chaleur sont alimentées par une source séparée et non pas par la
CTC EcoPart i600M.
19.2.1
Soupapes à trois voies (Y21, Y22)
230V 1N~
Câble 1,5 mm² de 2,5 m
Lorsque le pôle A18 ou X7/24 est alimenté en puissance, le débit doit aller vers le
système d'ECS. Lorsqu'ils ne sont pas alimentés en puissance, le débit doit couler
vers le circuit de chauffage.
Les soupapes à trois voies sont connectées aux borniers suivants :
Vanne 3 voies 1 (Y21)
Sortie de relais
Phase
Neutre:
(Y22) Vanne 3 voies 2, carte d'extension X7
Sortie de relais
Phase
Neutre:
Contrôler la fonction en procédant au test de fonctionnement de la vanne 3 voies
dans le menu « Installateur/Service/Test Relais » dans le système de commande.
En position « BAS » dans le menu de fonction, le port ▲ doit être ouvert (tournez
le bouton sur le moteur dans le sens des aiguilles d'une montre, CW). En position
« HAUT », le port ■ doit être ouvert (tournez le bouton sur le moteur dans le sens
inverse des aiguilles d'une montre (CCW).)
Le moteur est monté sur la vanne 3 voies à l'aide d'une vis. Pour détacher le moteur
: enlevez le bouton en le tirant, desserrez la vis et retirez le moteur.
Bouton
Actionneur
Gorge dans l'accouplement
d'arbre
178
CTC EcoPart i600M
pôle A18
pôle A19
pôle A20
pôle 24
pôle 25
pôle 25
Soupape à trois voies
