17.3.3
Types Système 4 et 5 - ECS
Dans le Type Système 5, le ballon ECS peut être équipé d'un chauffage
électrique (E4) dans la mesure où aucun chauffage d'appoint (E1 ou E3) n'a
été installé avant le ballon ECS (comme dans le Type Système 4). La sonde
B5 doit être installée dans ballon ECS.

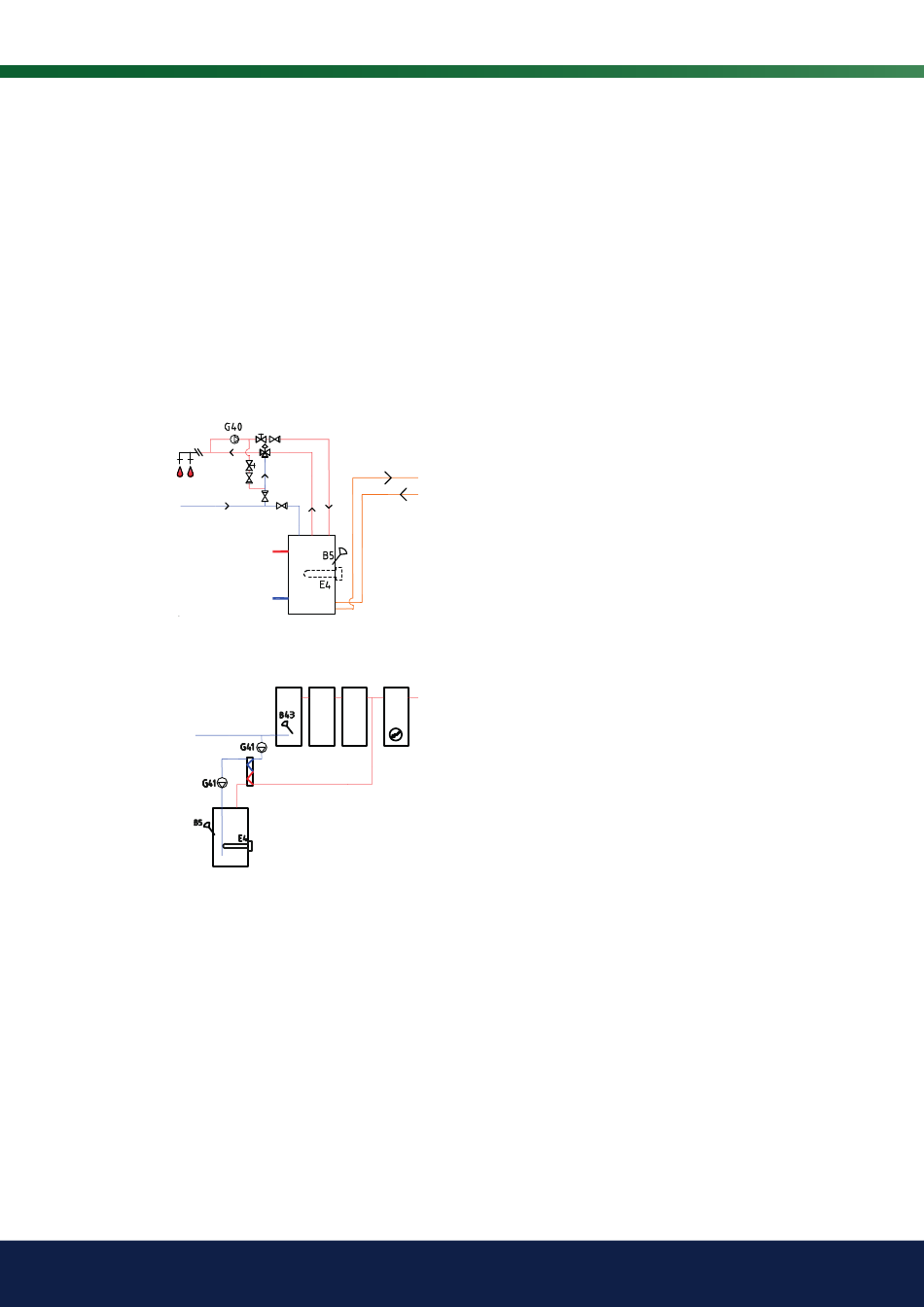

Le bouclage ECS est obtenu à partir de la pompe (G40). L'ECS fraîche du
ballon ECS est mélangée par la vanne mélangeuse avec l'eau froide libérée
dans le réservoir avant d'être à nouveau chauffée. Des clapets anti-retour
sont nécessaires pour assurer que la circulation se déroule comme prévu.
Option A
Option B
Ballon ECS
Les vannes de contrôle permettent le débit souhaité du circuit à régler.
L'option B illustre la possibilité d'installer un ou des ballons ECS qui sont
ensuite connectés via un échangeur de chaleur au ballon ECS inférieur
illustré sur la figure. Cette solution nécessite l'installation d'une sonde de
ballon ECS externe (B43) dans le réservoir tampon externe, ainsi que des
pompes de circulation (G41) avant et après l'échangeur de chaleur.
162
CTC EcoPart i600M
Ballon
ECS
Ballon ECS externe
