10.2

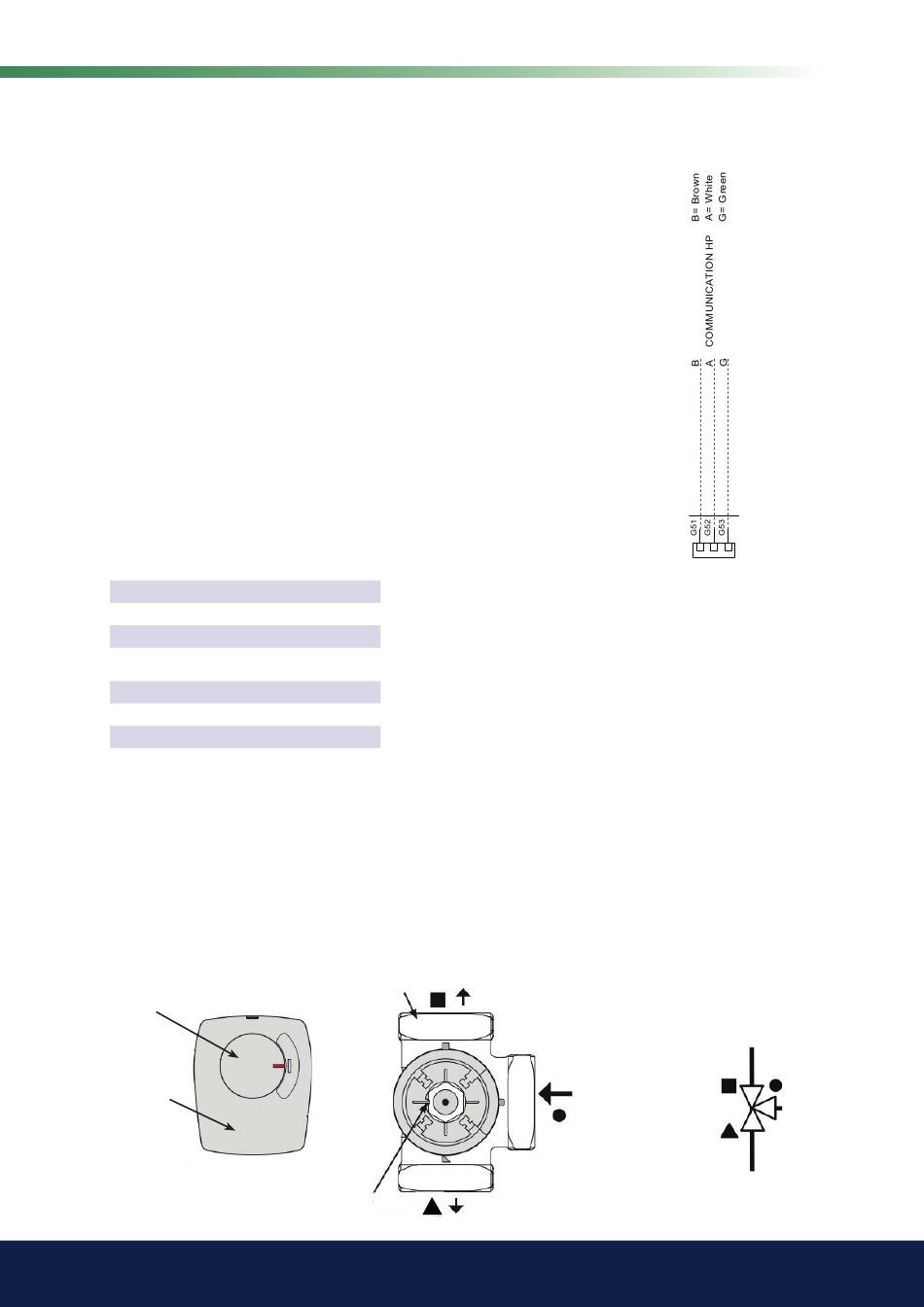

Communication entre EcoLogic
et EcoAir/EcoPart
Le câble de communication utilisé est un LiYCY (TP) qui est un câble blindé
à 4 conducteurs, et dont les conducteurs porteurs de communication
sont du type à paire torsadée. Il doit être installé entre les borniers de CTC
EcoLogic G51 (marron), G52 (blanc), G53 (vert) et la pompe à chaleur 1
depuis laquelle les autres pompes à chaleur peuvent être contrôlées.
Tension d'alimentation vers les pompes à chaleur
Les pompes à chaleur sont alimentées par une source séparée et non pas
par CTC EcoLogic.
10.2.1
Vannes 3 voies (Y21, Y22)
230 V 1N~
2,5 m de câble de 1,5 mm²
Lorsque le pôle 1N ou A18/1.5 est alimenté en courant, le débit doit aller
vers le système d'ECS. Lorsqu'ils ne sont pas alimentés en électricité, le
débit doit couler vers le circuit de chauffage.
Les vannes 3 voies sont connectées aux borniers suivants :
Vanne 3 voies 1 (Y21)
Sortie de relais
Phase
Neutre:
(Y22) Vanne 3 voies 2, carte d'extension X7
Sortie de relais
Phase
Neutre:
Contrôler la fonction en procédant au test de fonctionnement de la vanne
3 voies dans le menu «Installateur/Service/Test Relais» dans le système de
commande.
En position «BAS» dans le menu de fonction, le port ▲ doit être ouvert
(tournez le bouton sur le moteur dans le sens des aiguilles d'une montre,
CW). En position «HAUT», le port ■ doit être ouvert (tournez le bouton sur le
moteur dans le sens inverse des aiguilles d'une montre (CCW).)
Le moteur est monté sur la vanne 3 voies à l'aide d'une vis. Pour détacher le
moteur : enlevez le bouton en le tirant, desserrez la vis et retirez le moteur.
Bouton
Actionneur
Gorge dans
l'accouplement d'arbre
pôle A18
pôle A19
pôle A20
pôle 24
pôle 25
pôle 25
Vanne 3 voies
139
