17.4.1

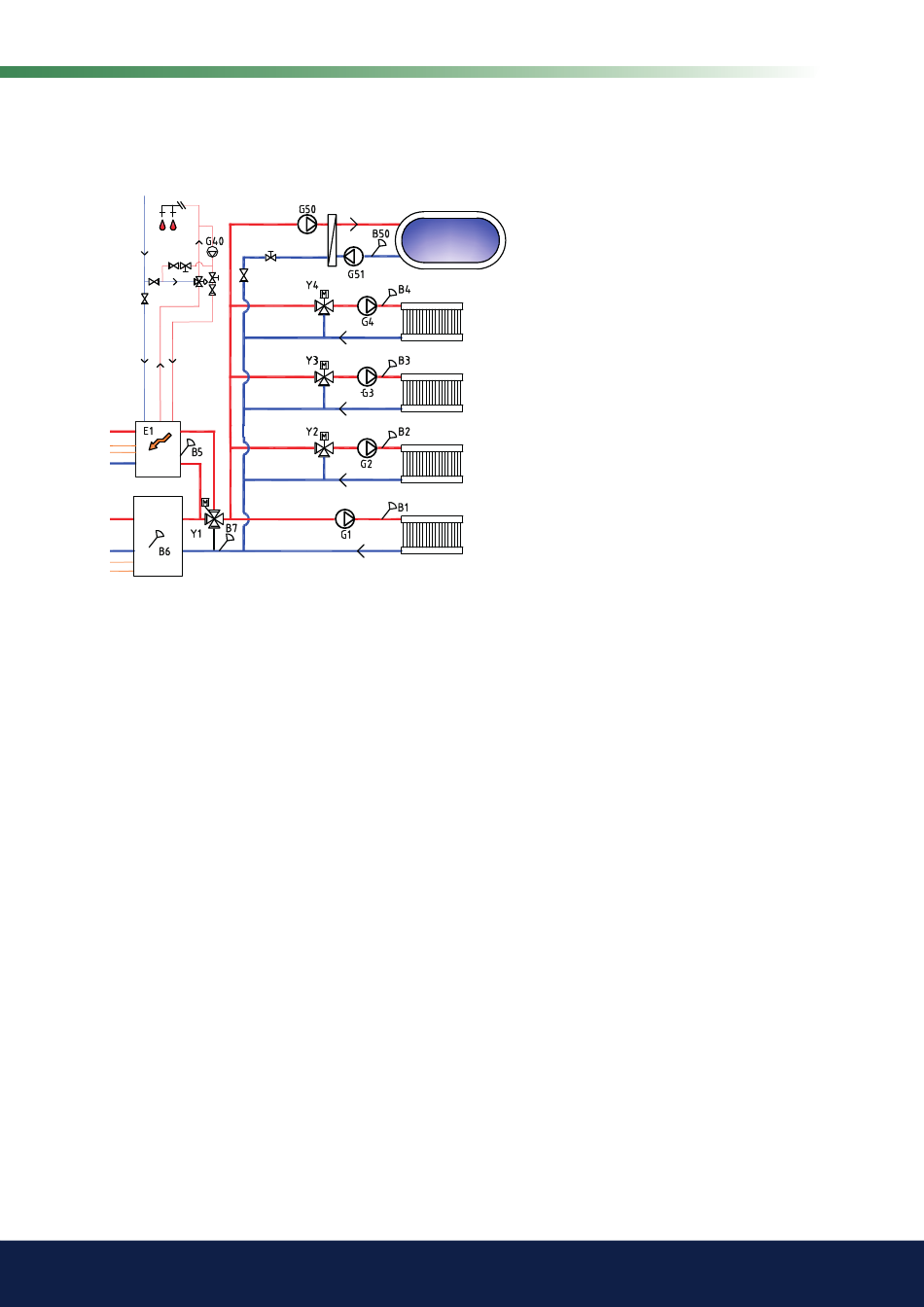

Type Système 6 - Circuit de chauffage
Ballon ECS
Réservoir
tampon
La CTC EcoPart i600M peut être reliée à quatre circuits de chauffage*,
chacun étant muni de sondes d'ambiance séparées. Les circuits
de chauffage 2, 3 et 4 sont connectés par l'intermédiaire de vannes
mélangeuses (Y2, Y3 et Y4).
La sonde extérieure (B15) doit être installée sur le mur extérieur de la maison,
à l'abri de la lumière directe du soleil. Elles sont connectées à l'aide d'un
câble à 2 conducteurs (min. 0,5 mm²).
Les sondes d'ambiance (B11 à B14) doivent être installées dans un espace
ouvert de la propriété où une température représentative peut être relevée.
Elles sont connectées à l'aide d'un câble à 3 conducteurs (min. 0,5 mm²).
Les sondes de départ (B1 à B4) doivent être placées sur le débit de départ
de chaque circuit de chauffage.
La sonde (B7) est placée sur le débit de retour du circuit de chauffage.
Piscine
Circuit chauffage 4
Circuit chauffage 3
Circuit chauffage 2
Circuit chauffage 1
*Valable si l'accessoire CTC Expansion
a été installé.
CTC EcoPart i600M
167
