3.2

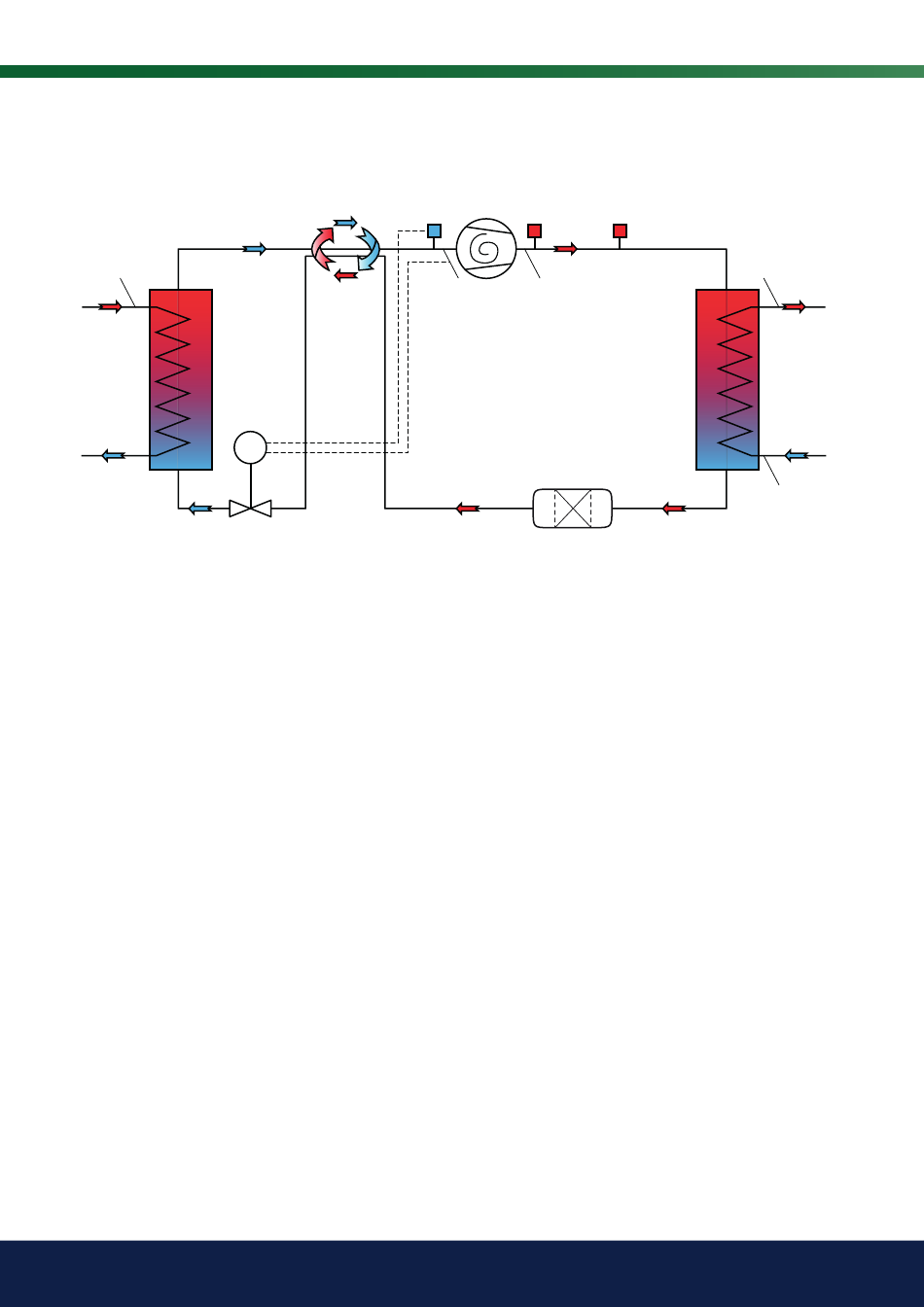

Circuit du liquide de refroidissement
14
1
3
1.
Eau glycolée (source de chaleur)
2.
Eau
3.
Évaporateur
4.
Condenseur
5.
Compresseur
6.
Détendeur (électronique)
3.3
Vous trouverez à la livraison
• 2 connexions d'angle 28x28
• Sonde d'ambiance
• Sonde d'extérieur
• 3 capteurs 22k, 5 m
• Câble Ethernet, 1 m
• Connexion RJ45
• Ferrite 25 MHz 141 Ω
• Vase de niveau, eau glycolée**
• Soupape de sécurité 1/2" 3 bars, système d'eau glycolée
• 4 manchons de support
• Kit de remplissage, eau glycolée G25**
• Kit de remplissage, eau glycolée G32**
• Moulage de bord
• Manomètre
• Distributeur 921-20
• Soupape de sécurité 2,5 bars, circuit de chauffage ext.
• 2 poignées
• Conduit, eau glycolée, court
• Conduit, eau glycolée, long
-----------------------------
* S'applique à CTC EcoPart i616M
** S'applique à CTC EcoPart i608M et CTC EcoPart i612M
18
CTC EcoPart i600M
8
17
6
7.
Filtre déshydrateur
8.
Échangeur de chaleur du liquide de
refroidissement
9.
Sonde de basse pression
10. Sonde de haute pression
11. Pressostat haute pression
5
9
10
12
13
7
12. Temp. gaz d'aspiration
13. Temp. gaz chaud
14. Temp. eau glycolée
15. Temp. sortie d'eau
16. Temp. entrée d'eau
17. Détenteur de commande
