5. Raccordement du circuit
d'eau glycolée
Le circuit d'eau glycolée, c'est à dire le serpentin du collecteur de sol, doit être assemblé et
raccordé par un professionnel qualifié conformément aux réglementations et aux directives
de conception en vigueur.
Des précautions doivent être prises afin que la saleté ne pénètre pas dans les tuyaux du
collecteur qui doivent être rincés avant d'être connectés. Les capuchons de protection
doivent rester en place durant toute la durée du travail.
La température du système de refroidissement peut descendre en dessous de 0 °C. Il est
donc important que des lubrifiants à base d'eau et similaires ne soient pas utilisés pendant
l'installation. Il est également essentiel que tous les composants soient isolés contre la
condensation afin d'éviter la formation de glace.
5.1
Raccordements
Le circuit d'eau glycolée peut être connecté à droite, à gauche ou à l'arrière de la pompe à
chaleur. Coupez la plaque de protection du côté sur lequel le circuit d'eau glycolée doit être
connecté. Procédez comme suit pour l'assemblage :
1.
Afi n de protéger les tuyaux d'eau glycolée, attachez la bordure de protection fournie
sur le pourtour de l'ouverture ménagée dans la plaque d'isolation. Ajustez la longueur
de la bordure de protection en fonction de l'ouverture selon les besoins.
2.
Attachez les coupleurs de compression fournis aux tuyaux de raccordement du
module de refroidissement. Pour faciliter la fi xation, le raccord supérieur de la pompe
d'eau glycolée peut être desserré et tourné si nécessaire.
3.
Passez les tuyaux d'eau glycolée à travers les ouvertures du panneau latéral/arrière
et raccordez-les aux coupleurs de compression. Assurez-vous que les raccords sont
bien isolés afi n d'éviter l'accumulation de glace et de condensation.
4.
Puis installez le circuit du capteur conformément à la section « Diagrammes de
principe du circuit du circuit d'eau glycolée ».
Voir la section intitulée « Informations de mesure » pour les mesures et les dimensions. Le
tuyau entre la pompe à chaleur et le serpentin du collecteur doit avoir un diamètre interne
d'au moins Ø 28 mm.

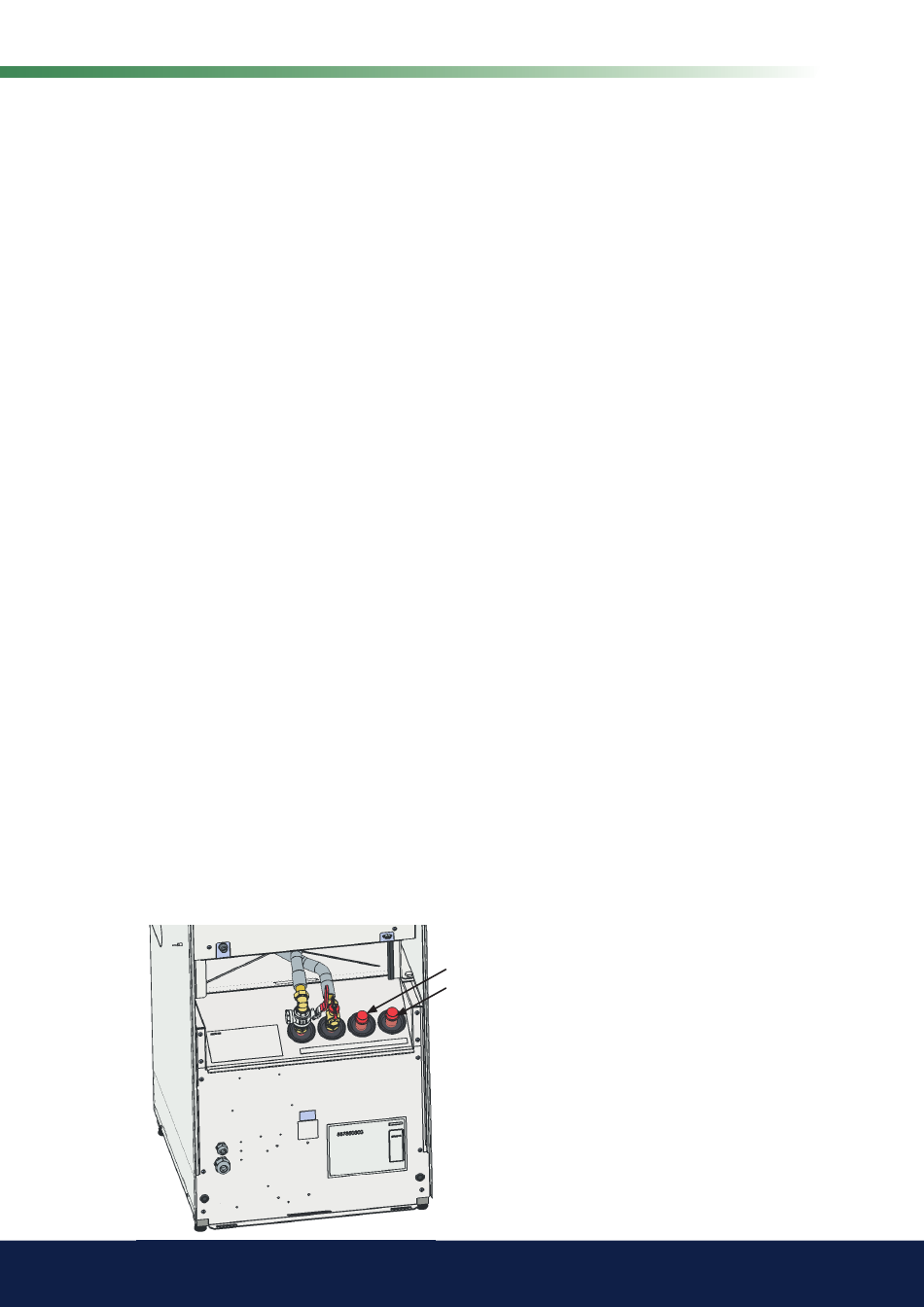

Eau glyc. sor
Eau glyc en
23
CTC EcoPart i600M
