17.4.3

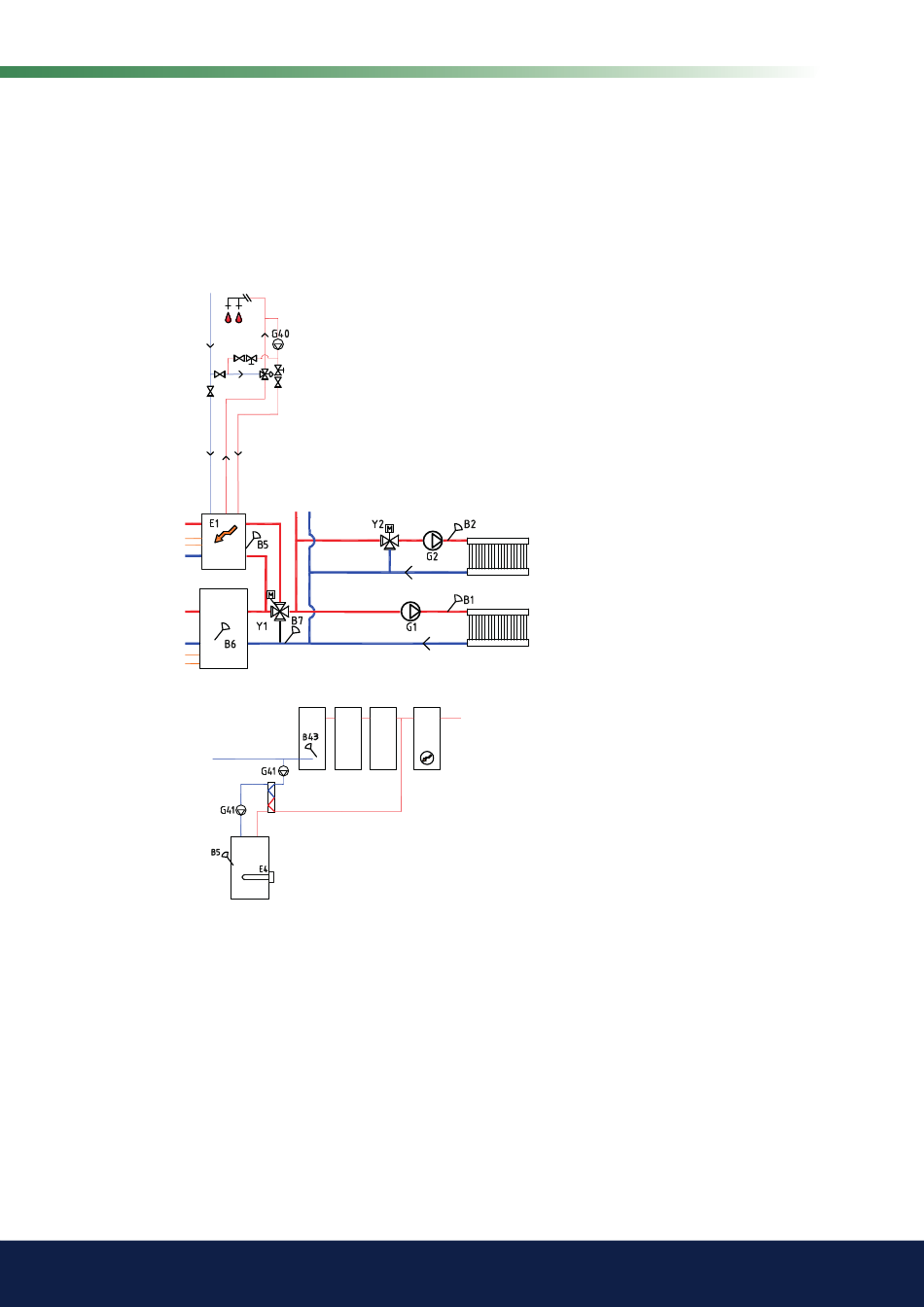

Type Système 6 - ECS
Le ballon ECS et le chauffage d'appoint E1 sont connectés à une vanne 4
voies bivalente de mélange (Y1).
La sonde B5 doit être installée dans ballon ECS.
Option A
Ballon ECS
Chauffage du
Tampon
Option B
Ballon ECS externe
Ballon ECS
Le bouclage ECS est obtenu à partir de la pompe (G40). L'ECS fraîche du
ballon ECS est mélangée par la vanne mélangeuse avec l'eau froide libérée
dans le réservoir avant d'être à nouveau chauffée. Des clapets anti-retour
sont nécessaires pour assurer que la circulation se déroule comme prévu.
Les vannes de contrôle permettent le débit souhaité du circuit à régler.
L'option B illustre la possibilité d'installer un ou plusieurs ballons ECS qui
sont ensuite connectés via un échangeur de chaleur au ballon ECS inférieur
illustré sur la figure. Cette solution nécessite l'installation d'une sonde de
ballon ECS externe (B43) dans le réservoir tampon externe, ainsi que des
pompes de circulation (G41) avant et après l'échangeur de chaleur.
169
CTC EcoPart i600M
