BRANCHEMENT ELECTRIQUE
L'instrument répond aux standards EMC (compatibilité électromagnétique) mais il est nécessaire de procéder à une installation
correcte afin de ne pas compromettre son bon fonctionnement ni celui des instruments qui sont placés à côté.
Pour cette raison l'instrument doit être éloigné d'au moins:
• 1 m des câbles qui transportent un signal radio (sauf émetteurs BLU).
• 2 m des câbles qui transportent le signal radio d'émetteurs BLU.
Suivre les règles reportées ci-dessous pour la réalisation de l'installation électrique relative à l'instrument:
• N'alimenter l'instrument qu'après avoir effectué et vérifié que tous les branchements électriques sont corrects.
• Introduire un interrupteur pour allumer et éteindre l'appareil.
• Introduire un fusible rapide de 125 mA sur la ligne d'alimentation de l'instrument.
• Utiliser comme connexion de l'interface données (signaux CANH et CANL) le câble fourni ou un câble non blindé avec un cou-
ple tressé (section 0.25/ 0.35 mm
• La longueur maximale totale du câble données doit être inférieure à 100 mètres.
Au dos de l'instrument se trouve un bornier de connexion pour les divers branchements des signaux électriques:
POSITION
SIGNAL
1
+
2
-
3
CANH
4
CANL

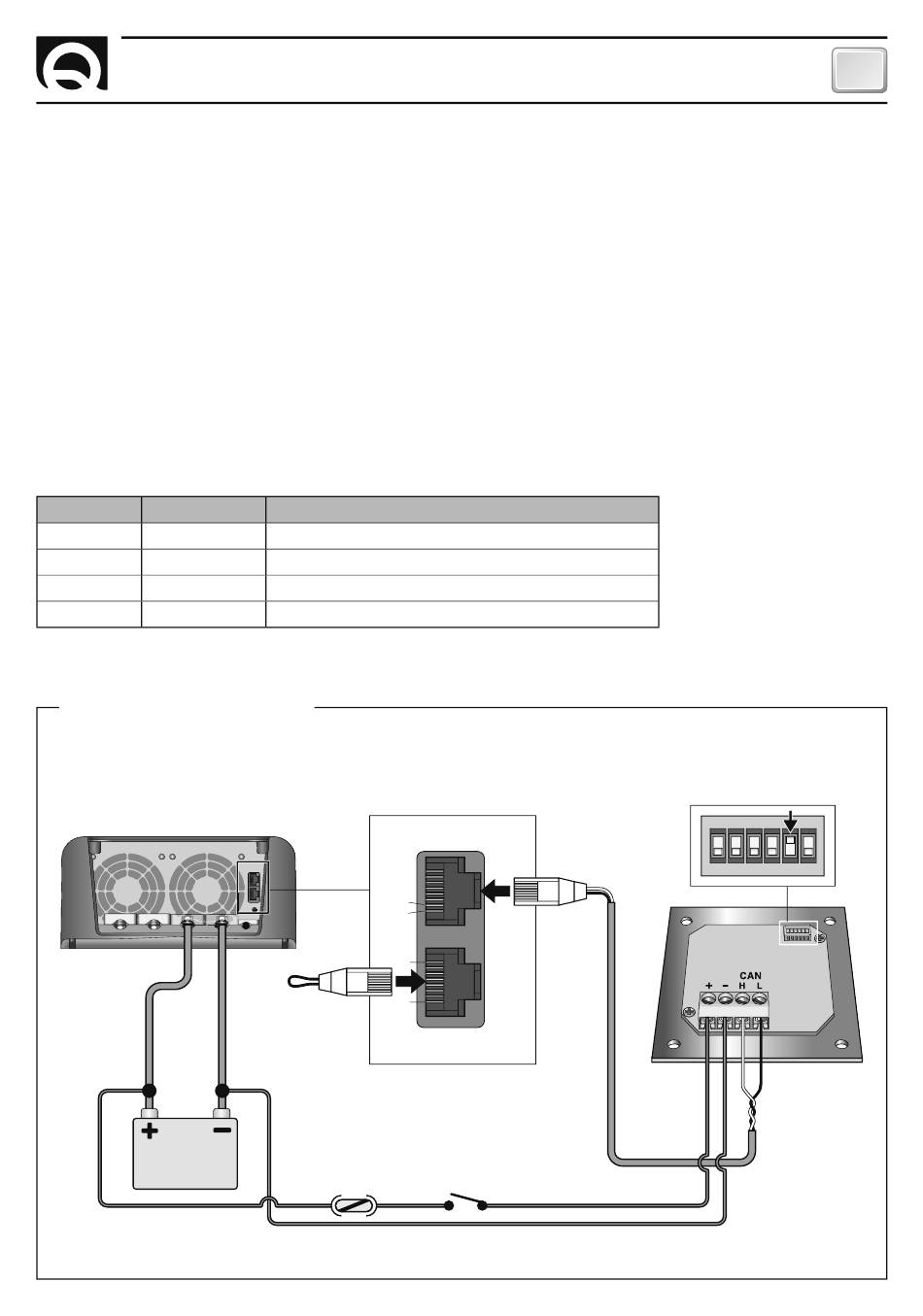

SCHEMA DE CONNEXION FIG.1
SBC NRG
BATTERIE
12V / 24V
RDS 1521 - REV003A
2
AWG 22/24, impédance 100/150 ohm).
DESCRIPTION
Positif alimentation instrument
Negatif alimentation instrument
Interface CAN
Interface CAN
CAN IN
CAN IN
2
CAN OUT
1
8
8
1
1
CONNECTEUR DE
TERMINAISON
CAN OUT
FUSIBLE
2
1
INTERRUPTEUR
INSTALLATION
TERMINAISON
ACTIVÈE
ON
1 2 3 4 5 6
ON
1
1
2
3
4
RDS 1521
FR
2
3 4 5
6
17
