EIGENSCHAFTEN UND INSTALLATION

DE
RDS 1521
Beim Überwachungspaneel RDS 1541 handelt es sich um ein Gerät zur Überwachung des Zustands der Batterieladegeräte Quick
Serie SBC NRG anhand der CAN BUS-Schnittstelle.
INSTALLATION
Installation und Inbetriebnahme soll von Fachleuten gemacht werden.
VOR INBETRIEBNAHME DES GERÄTES MUSS DIE VORLIEGENDE GEBRAUCHSANLEITUNG AUFMERKSAM
DURCHGELESEN WERDEN. KONTAKTIEREN SIE BITTE IM ZWEIFELSFALL ODER BEI UNKLARHEITEN IHREN
HÄNDLER ODER DEN QUICK
F
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist der Ausgangstext in
Italienisch oder Englisch maßgeblich.
F
Diese Vorrichtung wurde für den Einsatz auf Sportbooten entwickelt und realisiert.
Ohne schriftliche Zustimmung durch Quick
Das Fernkontroll-Display RDS 1521 Quick
gestellt. Quick ® übernimmt keinerlei Verantwortung für direkte oder indirekte Schäden, die auf einen unsachgemäßen Gebrauch
des Gerätes, auf eine falsche Installation oder auf mögliche, in diesem Handbuch enthaltene Fehler zurückzuführen sind.
DER BETRIEB DES GERÄTES DURCH NICHT AUTORISIERTE PERSONEN FÜHRT ZUM VERFALL DER GARANTIE.
IM LIEFERUMFANG: RDS 1521 - Bohrschablone - Anschlusskabel - Abschlussverbinder - Installations- und Benutzerhandbuch
- Garantiebedingungen.
INSTALLATION DES GERÄTES
Im Nachfolgenden wird ein typisches Installationsverfahren beschrieben.
Es ist nicht möglich, ein Verfahren zu beschreiben, dass sich auf alle Situationen anwenden lässt. Dieses Verfahren muss dem-
nach den jeweiligen persönlichen Bedürfnissen angepasst werden. Es muss ein geeigneter Montageort gefunden werden. Hierbei
die folgenden Kriterien in Betracht ziehen:
• Das Gerät muss so positioniert werden, dass es vom Bediener leicht abgelesen werden kann.
• Eine saubere, glatte und ebene Position auswählen.
• Für die Installation und die Wartung muss ein Zugang von hinten möglich sein.
• Hinter der gewählten Position muss genug Platz vorhanden sein, um die Rückseite des Gerätes und die Verbinder unterz ubringen.
• Der hintere Teil des Gerätes muss vor Wasser und Feuchtigkeit geschützt werden.
• Bei der Ausführung der Bohrungen an den Tafeln oder an Teilen des Bootes muss äußerst vorsichtig vorgegangen werden.
Besagte Bohrungen dürfen sich keinesfalls auf die Stabilität die Bootkonstruktion auswirken oder Schäden daran verursachen.
Das Gerät entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung dafür ist allerdings eine kor-
rekte Installation, um die eigenen Leistungen sowie diejenigen der in der Nähe positionierten Instrumente nicht zu beeinträchtigen.
Aus diesem Grund muss das Gerät mindestens folgende Abstände zu den anderen Einrichtungen einhalten:
• 25 cm vom Kompass.
• 50 cm von einem beliebigen Funkempfangsgerät.
• 1 m von einem beliebigen Funksendegerät (SSB ausgeschlossen).
• 2 m von einem beliebigen SSB-Funksendegerät.
• 2 m vom Strahlengang des Radarstrahlenbündels.

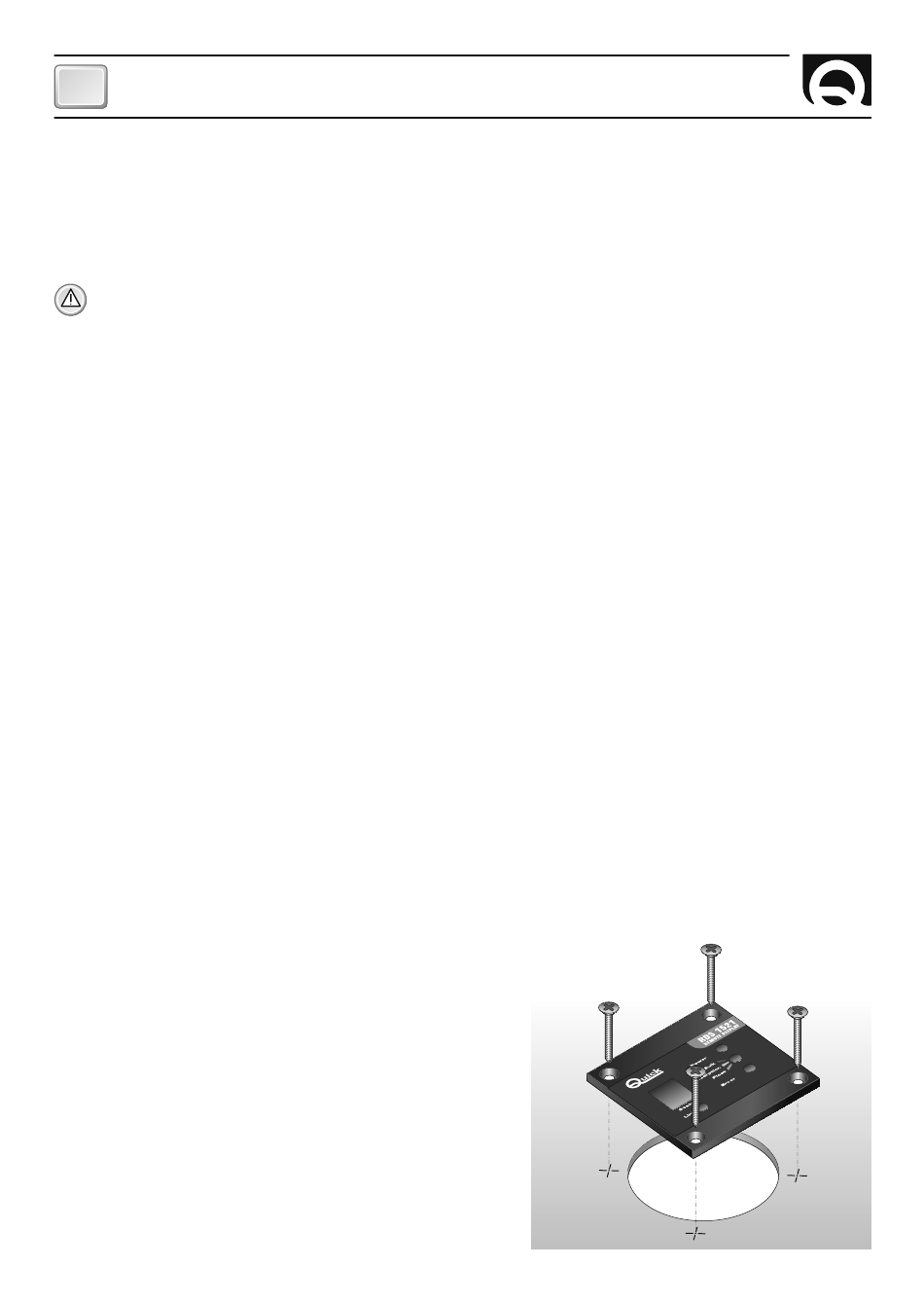

INSTALLATION AN DER SCHALTTAFEL
Nachdem man die Stelle ausgewählt hat, an der das Gerät positioniert
werden soll, wie im folgenden beschrieben fortfahren:
• Positionieren Sie die Lochschablone (mitgeliefert) auf die Oberfläche,
auf der das Instrument installiert werden soll.
• Markieren Sie das Zentrum eine jeden Lochs.
• Führen sie die Bohrungen aus.
• Nehmen Sie die Schablone ab und entfernen Sie vorhandene Bohrr-
änder.
• Setzen Sie das Instrument in den Sitz.
• Befestigen Sie das Instrument mit den 4 Schrauben (nicht mitgelie-
fert) an der Wand.
22
Abschlussverbinder
®
-KUNDENDIENST.
®
ist keine anderweitige Nutzung zulässig.
® wurde für die in dieser Gebrauchsanleitung beschriebenen Zwecke entworfen und her-
RDS 1521 - REV003A
