CONEXIÓN ELECTRICA
El instrumento responde a el estándar EMC (compatibilidad electromagnética) pero se exige una correcta instalación para no
comprometer las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo el instrumento tiene que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para la realizar la instalación electrica relacionada con el instrumento:
• Alimentar el instrumento solo después de haber realizado y verificado la exactitud de todas las conexiones electricas.
• Montar un interruptor para prender y apagar el aparato.
• Montar un fusible rápido de 125 mA en la linea de alimentación del instrumento.
• Utilizar como conexión de la interfaz de datos (señales CANH y CANL) el cable en dotación o un cable que no sea esgrimado
con una pareja trenzada (sección 0.25/ 0.35 mm
• La longitud máxima del cable no tiene que ser mayor de 100 metros.
Atrás del instrumento está presente una regleta de conexión para las conexiones de las segnales electricos:
POSICIÓN SEÑAL
1 +
2 -
3 CANH
4 CANL

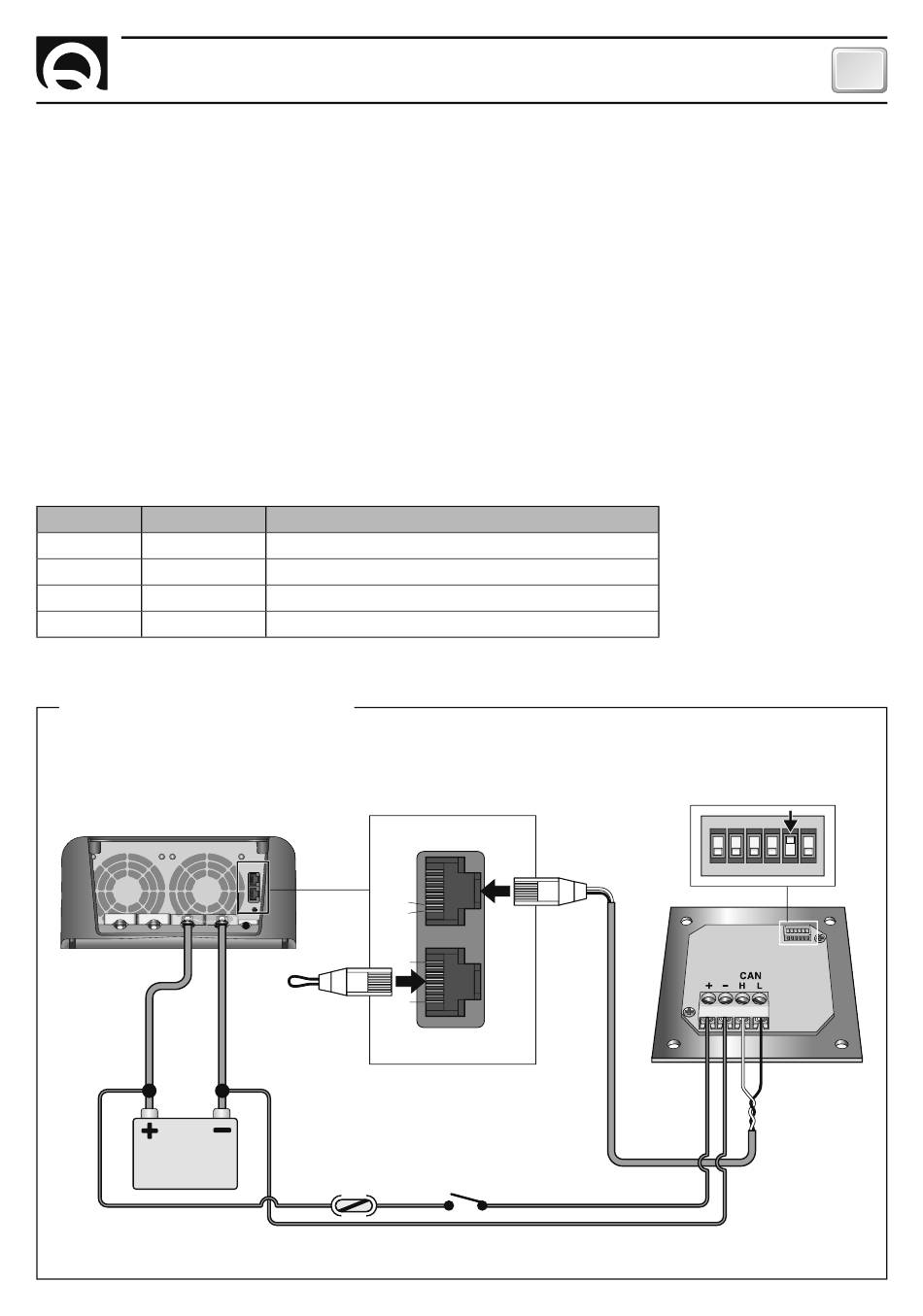

ESCQUEMA DE CONEXIÓN FIG.1
SBC NRG
BATERÍA
12V / 24V
RDS 1521 - REV003A
2 AWG 22/24, impedancia 100/150 ohm).
DESCRIPCIÓN
Positivo alimentación instrumento
Negativo alimentación instrumento
Interfaz CAN
Interfaz
CAN
CAN IN
CAN IN
2
CAN OUT
1
8
8
1
1
CONECTOR
TERMINACIÓN
CAN OUT
FUSIBLE
2
1
INTERRUPTOR
INSTALACIÓN
TERMINACIÓN
ACTIVADA
ON
1 2 3 4 5 6
ON
1 2 3 4 5
1 2 3 4
RDS 1521
