CARACTERISTÍCAS E INSTALACIÓN
ES
RDS 1521
El panel remoto RDS 1521 es un instrumento que permite el monitoreo el estado de los cargadores de baterías Quick serie SBC
NRG, trámite la interfaz CAN BUS.
INSTALACIÓN
la installación del instrumento tiene que ser efectuada por personal titulado.
PRIMERO DE UTILIZAR EL INSTRUMENTO, LEER CON ATENCIÓN EL PRESENTE MANUAL DEL USUARIO. EN
CASO DE DUDAS CONTACTAR EL REVENDEDOR O EL SERVICIO DE CLIENTES QUICK
F
En caso de discordancias o eventuales errores entre el texto traducido y el texto original en italiano, remitirse al texto en
italiano o en inglés.
F
Este dispositivo ha sido diseñado y realizado para ser utilizado en embarcaciones de recreo.
No se permite ningún uso diferente sin autorización escrita por parte de la sociedad Quick
El panel remoto Quick
®
ha sido proyectado para las funciones descritas en este manual del usuario. La sociedad Quick
asume ninguna responsabilidad por daños directos o indirectos causados por un uso impropio del aparato, por una equivocada
instalación o por posibles errores presentes en este manual.
EL DAÑO DEL INSTRUMENTO POR PARTE DE PERSONAL NO AUTORIZADO HACE DECAER LA GARANTÍA.
LA CONFECCIÓN CONTIENE: RDS 1521 - plantilla - arandelas - tuercas - cable de conexión - conector terminación - condicio-
nes de garantía - el presente manual de instalación y uso.
INSTALACIÓN DEL INSTRUMENTO
En seguida será descrito un procedimiento de instalación tìpico. No es posible describir un procedimiento que se pueda aplicar a
todas las situaciones. Adaptar este procedimiento para satisfacer los propios requisitos.
Escoger la posición más apta donde alojar el instrumento siguiendo estos criterios:
• El instrumento tiene que ser posicionado en modo que el usuario lo pueda leer con comodidad.
• Escoger una posición que sea limpia, lisa y plana.
• Tiene que haber acceso suficiente posterior para la instalación y el mantenimiento.
• Tiene que haber espacio suficiente atrás de la posición escogida para colocar la parte posterior del instrumento y las conexio-
nes.
• La parte posterior del instrumento tiene que estar protegida contra el contacto con el agua o humedad.
• Poner particular atención cuando se hacen los agujeros en los paneles o sobre partes de la embarcación. Estos agujeros no
tienen que debilitar o causar daños a la estructura de la embarcación.
• El espesor máximo del plano, para la instalación sobre el panel, tiene que ser de 30 mm.
El instrumento responde a el estandard EMC (compatibilidad electromagnética) pero se exige una correcta instalación para no
comprometer las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo el instrumento tiene que estar lejos por lo menos:
• 25 cm del compás.
• 50 cm de cualquier aparato radio-receptor.
• 1 m de cualquier aparato radio-transmisor (excluido SSB).
• 2 m de cualquier aparato radio-transmisor SSB.
• 2 m del recorrido del haz del radar.

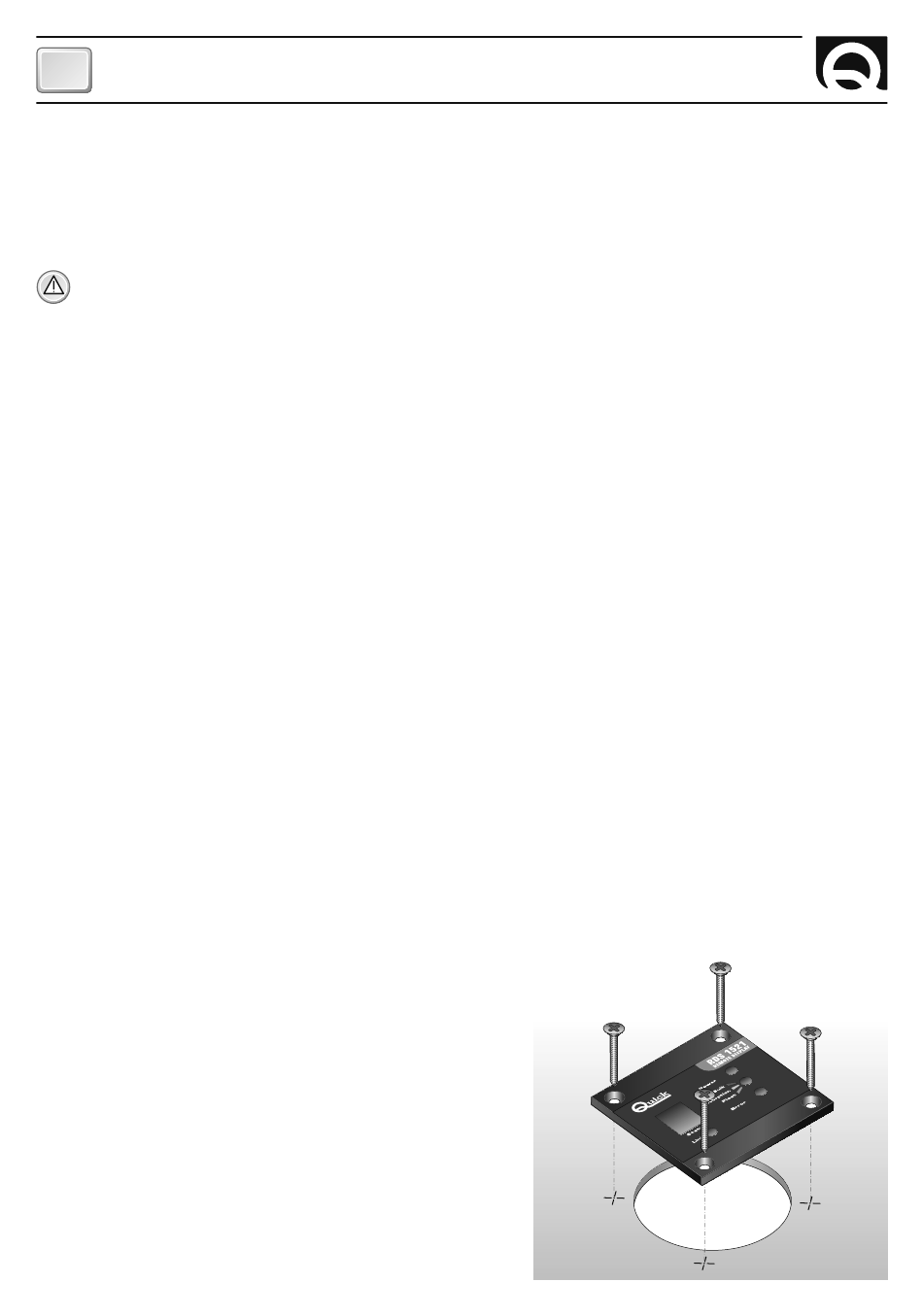

INSTALACIÓN SOBRE EL PANEL
Después de haber escogido donde posicionar el instrumento, proceder
como se muestra a continuación:
• Posicionar la plantilla (suministrada con el instrumento) sobre la
superficie donde será instalado el instrumento.
• Marcar el centro de cada agujero.
• Hacer el agujeros.
• Quitar la plantilla y eventuales babas presentes.
• Inserire lo strumento nella sede.
• Fijar el instrumento al panel mediante 4 tornillos (no se suministra).
28
®
.
®
.
®
RDS 1521 - REV003A
no se
