BETRIEB - MELDUNGEN
DE
Zur Konfiguration des Batterieladegerätes, siehe Gebrauchsanleitung des angeschlossenen Batterieladegerätes SBC NRG.
GERÄTEBETRIEB
Bevor die Stromversorgung des Gerätes eingeschaltet wird, muss man sicherstellen, dass der Mikroschalter (Dip-Switch) korrekt
konfiguriert ist.
Nach dem Stromanschluss des Gerätes leuchten das Display und alle Leuchtdioden zwei Sekunden lang auf. Wenn die Anschlüsse
korrekt ausgeführt worden sind, bleibt die LINK-Leuchtdiode stets eingeschaltet und das Gerät zeigt die Informationen zum
Batterieladegerät an.

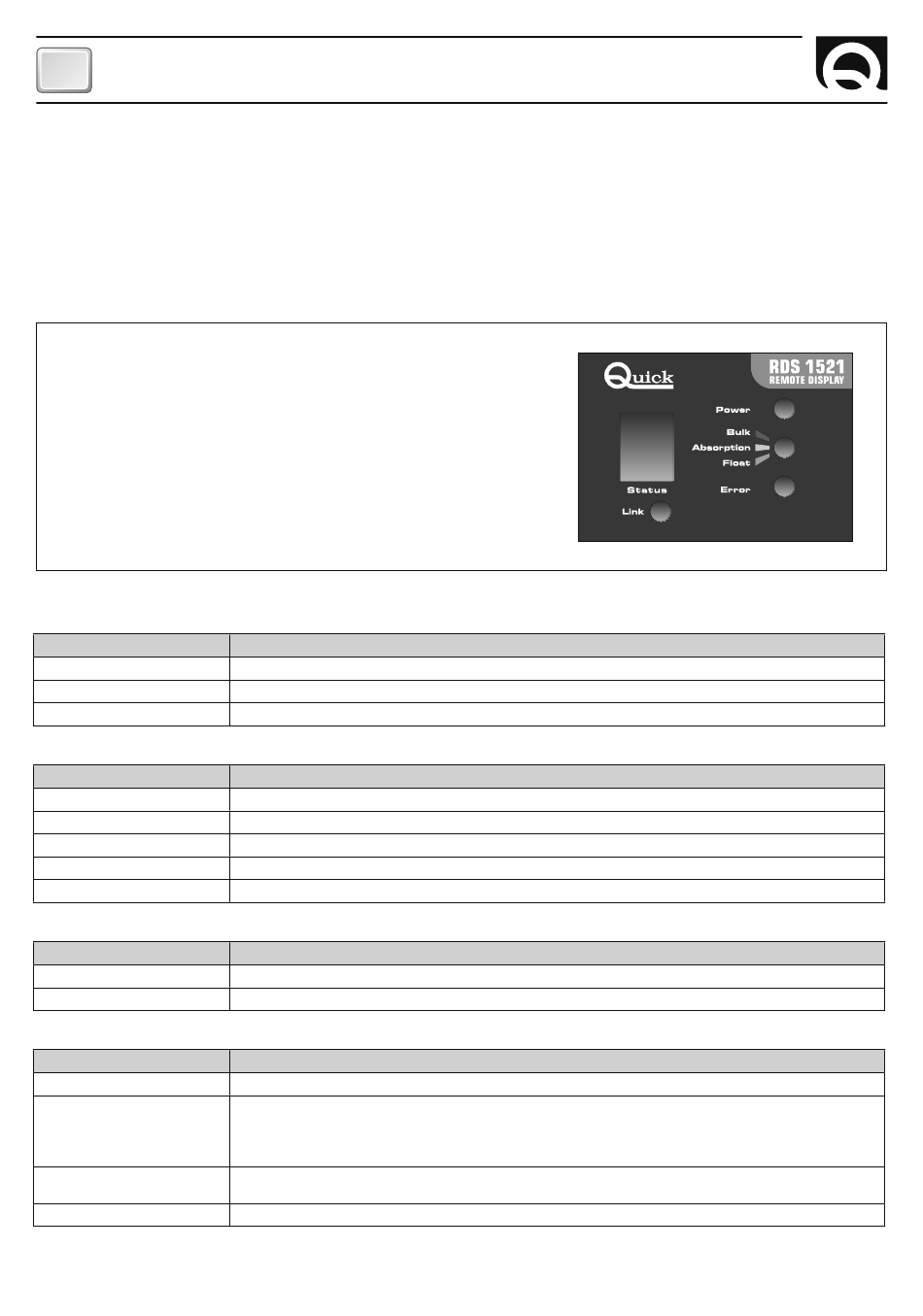

BEDIENDISPLAY
Das Bediendisplay setzt sich aus 4 Leuchtdioden und aus einer aus 7
Segmenten bestehenden Ziffer zusammen:
Led POWER
Led LADUNG PHASE (bulk, absorption, float)
Led ERROR
Led LINK
DISPLAY STATUS
LED POWER
FARBE ZUSTAND LED
AUS
GRÜN
LANGSAMES BLINKEN
LED LADUNG PHASE (BULK, ABSORPTION, FLOAT)
FARBE ZUSTAND LED
AUS
ROT
ORANGE
GRÜN
DAUERBLINKEN
LED ERROR
FARBE LED
AUS
ROT
LED LINK
STATO LED
STETS EINGESCHALTET
LANGSAMES BLINKEN
MITTLERES BLINKEN
SCHNELLERS BLINKEN
26
BESCHREIBUNG
Keine Netzspannung vorhanden.
Netzspannung vorhanden.
Batterieladegerät im Monitormodus.
BESCHREIBUNG
Leistungsausgabe unterbrochen.
BULK Phase- Stromladung konstant.
ABSORPTION Phase- Stromladung konstant.
FLOAT Phase- Halteladung.
Batterieladegeräte in Parallelschaltung vorhanden.
BESCHREIBUNG
Kein Problem mit manuellem Reset.
Problem mit manuellem Reset (siehe Fehlercodes auf dem Display).
BESCHREIBUNG
Verbindung zwischen dem Instrument und dem Batterieladegerät hergestellt.
Bei ausgeschaltetem Batterieladegerät ist diese Anzeige korrekt.
Wenn das Batterieladegerät angeschaltet ist, versuchen Sie, das Gerät aus- und wieder anzuschal-
ten, überprüfen Sie, ob das Datenübertragungskabel angeschlossen ist, sowie die Konfiguration der
Gruppe, die Priorität und den CAN-Abschluss.
Konfigurierung des Dip-Schalters nicht erlaubt.
Konfigurierung überprüfen.
Das Instrument erkennt das Ladegerätmodell nicht.
