INSTALLATION
FR

BRANCHEMENT ELECTRIQUE

L'instrument répond aux standards EMC (compatibilité électromagnétique) mais il est nécessaire de procéder à une
installation correcte afin de ne pas compromettre ses propres prestations et celles des instruments qui sont placés à côté.
Pour cette raison l'instrument doit être éloigné d'au moins:
• 1 m des câbles qui transportent un signal radio (sauf émetteurs BLU).
• 2 m des câbles qui transportent le signal radio de radio d'émetteurs BLU.
Suivre les règles reportées ci-dessous pour la réalisation de l'installation électrique relative à l'instrument:
• N'alimenter l'instrument qu'après avoir effectué et vérifié que tous les branchements électriques sont corrects.
• Introduire un interrupteur pour allumer et éteindre l'appareil.
• Introduire un fusible rapide de 100 mA sur la ligne d'alimentation de l'instrument.
• Utiliser comme connexion de l'interface données (signaux CANH et CANL) le câble fourni ou une patch-cord UTP
CAT5.
• La longueur maximale totale du câble données doit être inférieure à 100 mètres.
A l'arrière de l'instrument se trouve un bornier pour les branchements à l'alimentation et deux prises RJ45 pour le bran-
chement au chargeur de batterie et à la borne:
SIGNAL DESCRIPION
+ Positif alimentation instrument
Negatif alimentation instrument
-
CAN 1 Prise RJ45
CAN 2 Prise RJ45

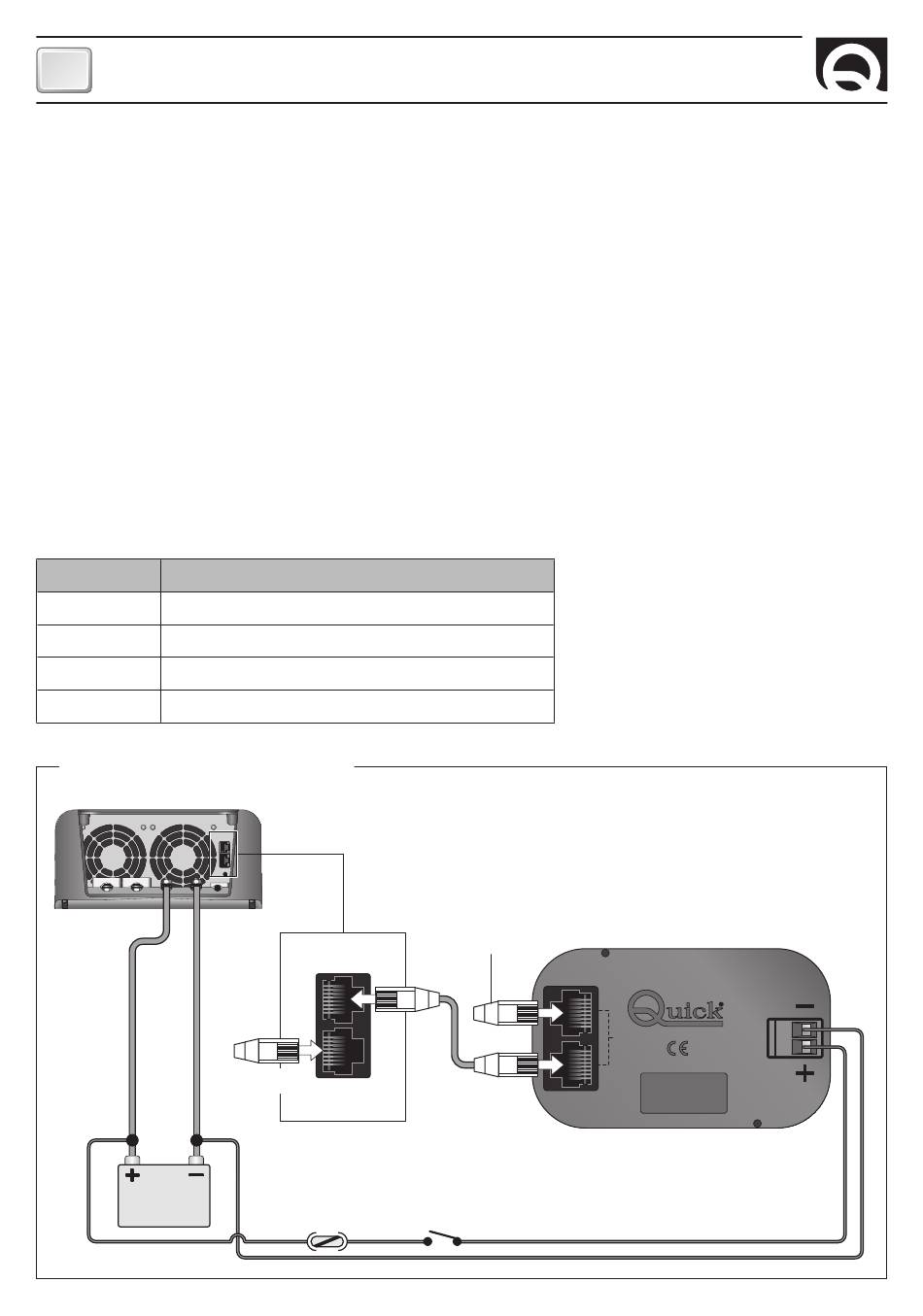

SCHEMA DE CONNEXION FIG.1

SBC NRG
CONNECTEUR DE
TERMINAISON
BATTERIE
12V / 24V
26
CAN IN
CAN OUT
CAN IN
CAN OUT
FUSIBLE
CONNECTEUR DE
TERMINAISON
INTERRUPTEUR
RDS 1560
CAN
