FUNZIONAMENTO - SEGNALAZIONI
IT
Per la configurazione di rete del caricabatterie, riferirsi al manuale d'uso del caricabatterie serie SBC NRG collegato.
FUNZIONAMENTO DELLO STRUMENTO
Prima di alimentare lo strumento assicurarsi che la configurazione del dip-switch sia corretta.
Dopo aver collegato l'alimentazione allo strumento, il display e tutti i Led si accendono per due secondi.
Se i collegamenti sono stati effettuati in maniera corretta, il Led LINK resterà sempre acceso e lo strumento visualizzerà le infor-
mazioni del caricabatterie.

PANNELLO DI CONTROLLO

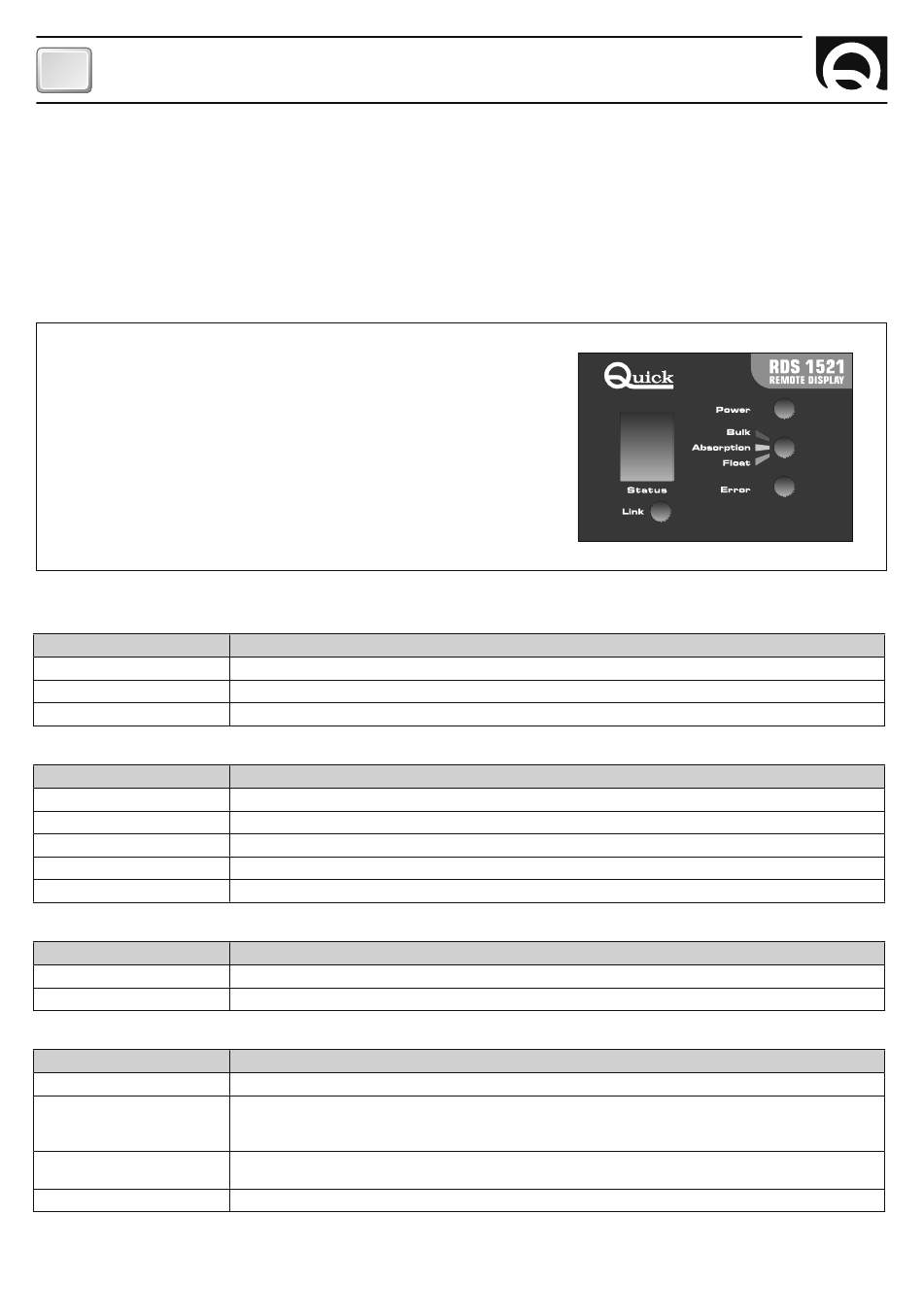

Il pannello di controllo è composto da 4 Led ed una cifra a 7 segmenti:
Led POWER
Led FASE DI CARICA (bulk, absorption, float)
Led ERROR
Led LINK
DISPLAY STATUS
LED POWER
COLORE STATO LED
SPENTO
VERDE
LAMPEGGIO LENTO
LED FASE DI CARICA (BULK, ABSORPTION, FLOAT)
COLORE STATO LED
SPENTO
ROSSO
ARANCIONE
VERDE
LAMPEGGIO COSTANTE
LED ERROR
COLORE LED
SPENTO
ROSSO
LED LINK
STATO LED
SEMPRE ACCESO
LAMPEGGIO LENTO
LAMPEGGIO MEDIO
LAMPEGGIO VELOCE
8
DESCRIZIONE
Non è presente la tensione di rete.
Tensione di rete presente.
Caricabatterie in modalità di monitor.
DESCRIZIONE
Erogazione di potenza sospesa.
Fase BULK - carica a corrente costante.
Fase ABSORPTION - carica a tensione costante.
Fase FLOAT - carica di mantenimento.
Presenza di caricabatterie in parallelo.
DESCRIZIONE
Nessun problema con reset manuale.
Problema con reset manuale (vedere codici errori su display).
DESCRIZIONE
Stabilito collegamento tra lo strumento e il caricabatterie.
Collegamento non presente. Se il caricabatterie è spento, questa segnalazione è corretta.
Se il caricabatteria è acceso, provare a spegnere e riaccendere lo strumento, verificare il collega-
mento del cavo di trasmissione dati, la configurazione del gruppo, la priorità e le terminazioni CAN.
Configurazione del dip-switch non ammessa.
Verificare la configurazione.
Lo strumento non riconosce il modello di caricabatterie.
