Para la configuraciòn del cargador de baterías, referirse al manual del usuario del cargador de baterías conectado.
FUNCIONAMIENTO DEL INSTRUMENTO
Primero de alimentar el instrumento asegurarse que la configuración del dip-switch sea correcta. Después de haber conectado
la alimentación al instrumento, el display y todos los Led se prenden por dos segundos.
Si las conexiones se han hecho en manera correcta, el Led LINK se quedará siempre prendido y, el instrumento visualizarà las
informaciones del cargador de baterías.

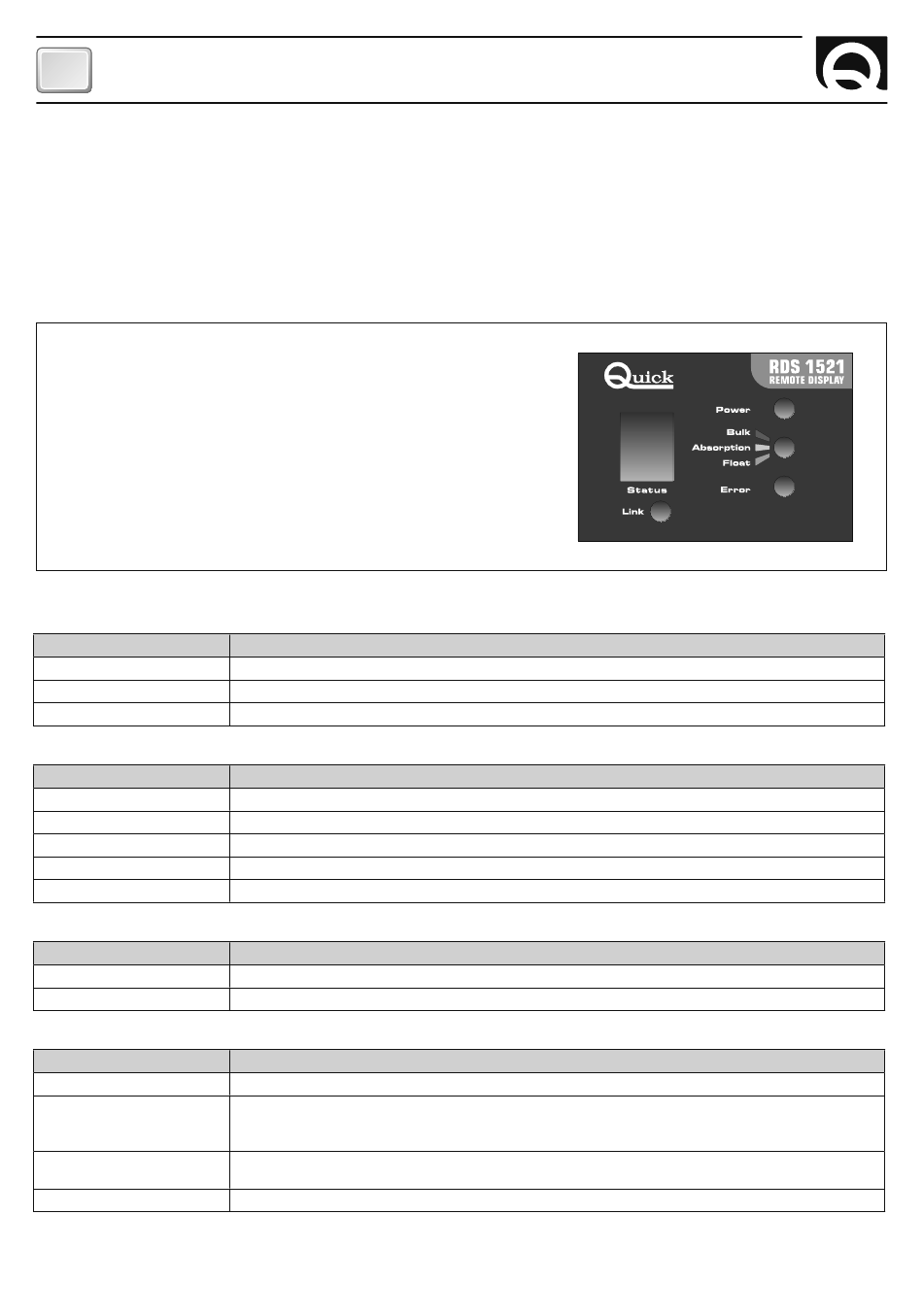

PANEL DE CONTROL

El panel de control está compuesto por 4 Led y una cifra de 7
segmentos:
Led POWER
Led FASE DE CARGA (bulk, absorption, float)
Led ERROR
Led LINK
DISPLAY STATUS
LED POWER
COLOR ESTADO LED
APAGADO
VERDE
PARPADEO LENTO
LED FASE DE CARGA (BULK, ABSORPTION, FLOAT)
COLOR ESTADO LED
APAGADO
ROJO
NARANJA
VERDE
PARPADEO COSTANTE
LED ERROR
COLOR LED
APAGADO
ROJO
LED LINK
ESTADO LED
SIEMPRE PRENDIDO
PARPADEO LENTO
PARPADEO MEDIO
PARPADEO RÁPIDO
32
DESCRIPCIÓN
No hay tensión de red.
Tensión de red presente.
Cargador de baterías en modo de monitor.
DESCRIPCIÓN
Suministro de potencia suspendido.
Fase BULK - carga a corriente constante.
Fase ABSORPTION - carga a tensión constante.
Fase FLOAT - carga de mantenimiento.
Presencia de cargador de baterías en paralelo.
DESCRIPCIÓN
No hay ningún problema con el reset manual.
Problema con el reset manual (ver códigos de errores en el display).
DESCRIPCIÓN
Conexión entre instrumento y el cargador de baterías establecida.
La conexión no està presente. Si el cargador de baterías està apagado, o en programación, esta
señalación es correcta. Si el cargador de baterías està prendido, verificar la conexión del cable de
transmisión de datos, la configuración del grupo, la prioridad y la terminación CAN.
Configuración del dip-switch no admitida.
Controlar la configuración.
El instrumento no reconoce el modelo de cargador de baterías.
